Комплект замків запалювання Honda Dio Live AF34/AF35 з косим кріпленням EURORUN

Комплект замків запалювання Honda Dio Live AF34/AF35 EURORUN

Комплект призначений для скутерів Honda Dio Live з позначеннями рами AF34 та AF35. Він підходить для ремонту системи керування запалюванням, коли штатний замок зношений, ключ повертається із заїданням, контакт періодично зникає або потрібно замінити кілька пов’язаних замків. Основний замок дає змогу ключем вмикати та вимикати запалювання, тому справність його механічної й контактної частин безпосередньо впливає на зручність щоденного запуску скутера.

Головна особливість цієї версії — косо розташоване кріплення основного корпусу. Замок оснащений металевим монтажним кронштейном і трипровідним підключенням із роз’ємною колодкою. Таке виконання потрібно враховувати під час підбору: для сімейства Dio AF34/AF35 трапляються зовні подібні варіанти з іншою кількістю проводів та відмінною конфігурацією кріплення. Збігу назви моделі без перевірки конструкції недостатньо для правильної установки.

Що перевірити перед вибором

Порівнюйте новий комплект зі знятими деталями до розбирання облицювання та під’єднання проводки. Основними критеріями є не колір корпусу або форма головки ключа, а код моделі скутера, тип кріплення, роз’єм і геометрія кожного замка.

• Модель: комплект заявлений для Honda Dio Live AF34/AF35; позначення рами має відповідати вашому скутеру.
• Кріплення: основний замок має косий монтажний кронштейн. Перевірте положення отворів, напрямок корпусу та вільний простір під облицюванням.
• Підключення: ця модифікація виконана з трьома проводами. Зіставте кількість проводів, форму колодки та розташування контактів зі старою деталлю.
• Додаткові замки: порівняйте кількість, довжину та форму циліндричних корпусів із деталями, встановленими на скутері.
• Посадка: переконайтеся, що корпуси вільно входять у передбачені місця, а фіксувальні скоби відповідають штатним пазам.

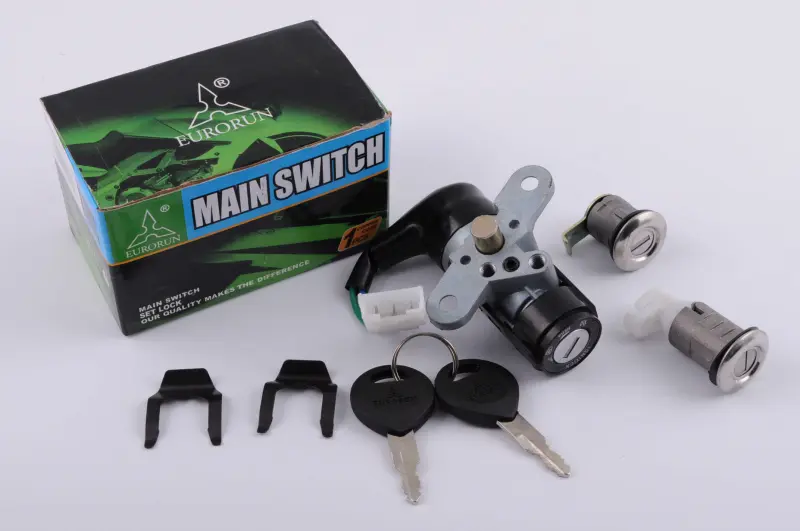

Набір містить основний замок із дротовим роз’ємом і кутовим кронштейном, два додаткові циліндричні замки, два ключі та фіксувальні скоби. Комплектна заміна зручна в разі механічного зношення кількох личинок або втрати попередніх ключів: потрібні деталі підбираються в одному виконанні. Перед монтажем визначте призначення кожного додаткового корпусу за розташуванням старих замків на конкретному скутері.

Установлення та перевірка

Перед початком робіт від’єднайте акумулятор і забезпечте вільний доступ до штатного замка. Спочатку зафіксуйте розташування роз’єму, проводів, кронштейна та додаткових личинок, а потім знімайте старі деталі. Новий основний корпус установлюйте без перекосу й натягування проводів. Роз’єм тримайте за пластикову колодку, не тягніть його за провідники. Фіксувальні скоби мають повністю ввійти у свої пази та утримувати циліндри без люфту.

До остаточного складання облицювання перевірте плавність повороту обох ключів, чіткість перемикання положень, увімкнення та вимкнення запалювання, а також роботу всіх замінених замків. Ключ не повинен вимагати надмірного зусилля, а проводка не має торкатися гострих країв або затискатися панелями. Якщо положення отворів, роз’єм чи конфігурація проводів відрізняються, деталь не варто переробляти на місці — потрібна версія, що відповідає штатній конструкції.

Комплект EURORUN підходить для планового ремонту Honda Dio Live AF34/AF35 і допомагає відновити нормальне керування запалюванням разом із механічними замками. Точна перевірка трипровідного підключення та косого кріплення до встановлення захищає від помилки між подібними модифікаціями Dio і скорочує час складання скутера після ремонту.
