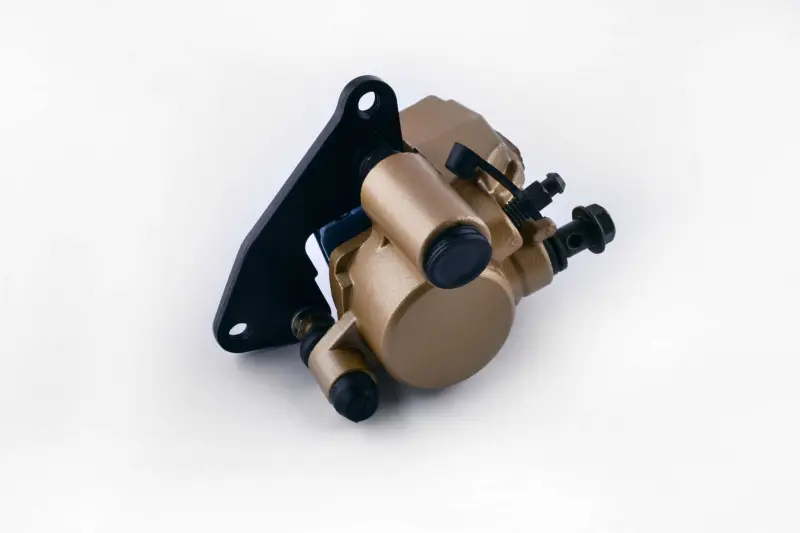

Передній гальмівний супорт VDK для Honda DIO, TACT, однопоршневий

Передній однопоршневий гальмівний супорт VDK для Honda DIO і TACT

Деталь призначена для переднього дискового гальма японських скутерів Honda DIO та Honda TACT із двотактним двигуном об'ємом 50 см³. Супорт установлюється біля гальмівного диска та перетворює тиск рідини на притискання колодок до його поверхні. Він дає змогу відновити штатну роботу переднього гальмівного механізму після зношення, пошкодження або заклинювання старого корпусу.

Конструкція має однопоршневе виконання. Після натискання на гальмівну ручку тиск переміщує один поршень, колодки охоплюють диск і створюють потрібне для уповільнення тертя. На корпусі передбачені місце приєднання гальмівного шланга та штуцер для видалення повітря із системи. Окремий монтажний кронштейн із двома отворами визначає положення супорта відносно диска й передньої вилки.

Що врахувати під час добору

Назви Honda DIO і TACT об'єднують кілька модифікацій, тому лише моделі скутера недостатньо для остаточного вибору. Перед замовленням порівняйте новий супорт із демонтованою деталлю та перевірте конфігурацію переднього гальма.

• Місце встановлення: виріб розрахований на передній дисковий механізм, а не на барабанне гальмо чи заднє колесо.
• Виконання: потрібен однопоршневий супорт. Двопоршневі версії можуть мати інший корпус, кронштейн і розташування кріплень.
• Кріплення: зіставте форму чорного кронштейна, кількість і взаємне положення двох монтажних отворів зі знятою деталлю.
• Приєднання: перевірте розташування входу гальмівного шланга та штуцера прокачування, щоб шланг не перекручувався і не був натягнутий.
• Зона контакту: положення корпусу має відповідати гальмівному диску, а колодки — посадковому місцю супорта.

Під час порівняння враховуйте не лише зовнішній контур, а й відстань між точками кріплення, орієнтацію кронштейна та положення корпусу відносно диска. Точні розміри цієї позиції не заявлені, тому їх потрібно зняти зі старої деталі до замовлення. Особливо ретельна перевірка потрібна, якщо на скутері раніше замінювали вилку, колесо, диск або інші компоненти переднього гальма.

Коли потрібна заміна

Приводом для перевірки супорта можуть бути заїдання поршня, нерівномірне зношення колодок, сліди гальмівної рідини, пошкодження різьбових з'єднань або корозія рухомих ділянок. Перед заміною слід переконатися, що несправність не стосується лише колодок, диска, шланга чи головного циліндра. Одночасно оцінюють стан гальмівного диска та відповідних колодок, адже новий корпус не усуває їх надмірне зношення чи деформацію.

Установлення та підготовка до роботи

Монтаж виконують на очищене посадкове місце передньої вилки. Спочатку супорт фіксують у передбачених точках, потім приєднують гальмівний шланг без перегину та контакту з колесом. Після розгерметизації приводу систему заповнюють рідиною типу, визначеного виробником скутера, і ретельно прокачують через відповідний штуцер. Повітря всередині приводу погіршує передавання зусилля та робить хід ручки надто м'яким.

Перед першою поїздкою перевіряють затягування кріплень і з'єднання шланга, відсутність витоків, стабільний опір гальмівної ручки та вільне обертання колеса після її відпускання. Колодки мають розташовуватися з обох боків диска без перекосу. Якщо геометрія кріплень, положення шланга або суміщення з диском відрізняються від штатної конфігурації, деталь установлювати не можна. Обслуговування гальмівного механізму варто доручити майстру, який працює зі скутерами Honda.

VDK підходить для ремонту переднього дискового гальма Honda DIO і TACT за умови збігу модифікації та геометрії кріплення. Точне зіставлення зі знятим супортом допомагає виконати заміну без перероблення вилки, кронштейна або гідравлічного приводу.
