Штанга ГРМ (штовхач) 4T CG300 AMG-2

Штанга ГРМ (штовхач) 4T CG300 AMG-2

Штанга призначена для приводу клапанів у чотиритактному двигуні сімейства CG300. У нижньовальному газорозподільному механізмі вона передає зворотно-поступальний рух від кулачкового механізму до коромисла, а коромисло діє на клапан. Від правильної геометрії та посадки цієї деталі залежить точність передавання руху між компонентами клапанного приводу.

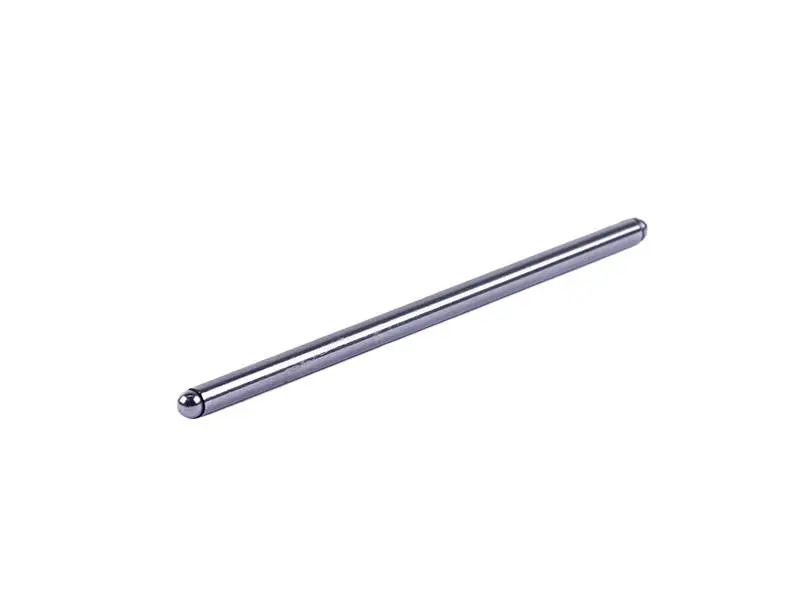

Деталь має форму довгого прямого стрижня з гладкою циліндричною поверхнею та заокругленими контактними кінцями. Така конфігурація відповідає її розташуванню між нижньою частиною приводу й коромислом у головці циліндра. Штанга постійно сприймає змінне навантаження, тому під час ремонту особливо важливі прямолінійність, стан торців і точна відповідність початковій конструкції двигуна.

Коли потрібні перевірка та заміна

Штангу оглядають у разі появи виразного клапанного стукоту, порушення регулювання зазорів, неповного ходу клапана або після розбирання головки циліндра. Підставою для заміни є вигин, помітне биття під час прокочування рівною поверхнею, вироблення, відколи чи раковини на контактних ділянках. Разом зі штангою перевіряють коромисла, регулювальні гвинти, напрямні, нижні опори та вільний рух клапанів. Монтаж нової деталі без усунення причини пошкодження може призвести до повторної деформації.

Як підібрати штангу для CG300

• Тип двигуна: позиція розрахована на чотиритактну конфігурацію CG300 із приводом клапанів через штанги та коромисла.
• Загальна довжина: порівнюйте її зі справною штатною деталлю або з параметрами сервісної документації саме для вашої модифікації двигуна.
• Діаметр стрижня: він має відповідати напрямному каналу та не створювати бокового заклинювання під час руху.
• Форма кінців: радіус і профіль обох контактних частин повинні збігатися з опорами у штовхачі та коромислі.
• Конфігурація головки: перед замовленням враховуйте виконання циліндра, головки, коромисел і нижнього приводу клапанів. Позначення CG300 у техніки різних виробників не виключає конструктивних відмінностей.

Знімати розміри зі старої штанги варто лише після перевірки її прямолінійності: погнута деталь не дає надійного значення загальної довжини. Якщо двигун уже ремонтували або в ньому змінювали циліндр, головку чи коромисла, підбирати штангу лише за назвою моделі недостатньо. Надійніше зіставити розміри, форму торців і посадку зі штатною специфікацією конкретного мотора.

Установлення та контроль після складання

Перед монтажем очищають посадкові місця та перевіряють, чи не залишилися в напрямних забруднення або частинки пошкоджених деталей. Нижній і верхній кінці штанги мають увійти у відповідні опори без перекосу. Після встановлення коромисел регулюють клапанні зазори за сервісними значеннями для конкретної версії CG300; універсальне значення застосовувати не можна. Далі колінчастий вал повільно провертають вручну та контролюють повний хід приводу, повернення клапанів і стійке положення штанги.

Після першого запуску звертають увагу на рівномірність роботи клапанного механізму та відсутність різкого металевого стукоту. Якщо зазор швидко змінюється або штанга рухається з перекосом, двигун потрібно зупинити й повторно перевірити посадку, стан сполучених деталей та регулювання. Такий порядок допомагає використовувати штангу CG300 за призначенням і не маскувати несправність інших компонентів газорозподілу.
