Комплект болтів кришки варіатора 4T GY6 50, 8 шт. із втулкою BBC

Комплект болтів кришки варіатора 4T GY6 50 із втулкою

Комплект призначений для кріплення кришки варіатора на скутерах із чотиритактним двигуном сімейства GY6 50. До набору входять вісім болтів і одна циліндрична втулка. Таке кріплення потрібне для заміни загублених, пошкоджених або невідповідних болтів, а також під час відновлення кришки після ремонту варіатора, ременя, зчеплення, механізму кікстартера та інших деталей, розташованих усередині трансмісійного корпусу.

Болти утримують кришку в передбаченому положенні та розподіляють притискання між її точками кріплення. Їхній стан впливає не лише на зручність подальшого обслуговування: зірвані грані, пошкоджена різьба, відсутнє кріплення або неправильно підібрана довжина заважають коректно встановити кришку. Втулка займає передбачене конструкцією місце та має відповідати знятій деталі за довжиною, зовнішнім і внутрішнім діаметром.

Конструкція та призначення комплекту

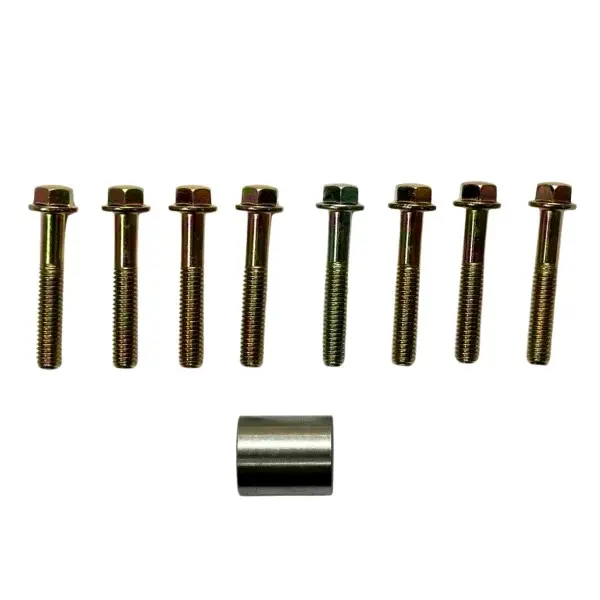

Вісім болтів мають зовнішні шестигранні головки з опорним фланцем. Різьба розташована на нижній частині стрижня, а гладка ділянка проходить крізь отвір кришки. Втулка виконана як окрема циліндрична деталь. Набір розрахований саме на варіант кріплення кришки вісьмома болтами; для кришок з іншою кількістю отворів потрібен відповідний комплект.

• Призначення: кріплення кришки варіатора скутера до корпусу двигуна.
• Сумісність за сімейством: чотиритактні двигуни GY6 50; конкретне виконання кришки потрібно звірити перед установленням.
• Склад набору: вісім болтів і одна втулка.
• Форма головок: зовнішній шестигранник із розширеною опорною частиною, зручний для роботи відповідною торцевою головкою або ключем.

Як перевірити сумісність

Позначення GY6 50 охоплює кілька виконань скутерних двигунів і трансмісійних кришок, тому назви двигуна недостатньо для безпомилкового підбору. Спочатку порахуйте кріпильні отвори на встановленій кришці: цей набір розрахований на вісім болтів. Потім порівняйте старі та нові деталі за довжиною стрижня, довжиною різьбової ділянки, діаметром і кроком різьби, розміром головки та формою опорної поверхні. Окремо зіставте розміри втулки й місце її встановлення.

• Розкладіть зняті болти відповідно до їхнього розташування на кришці, щоб не переплутати позиції під час складання.
• Перевірте різьбові отвори в корпусі: нова деталь не усуне пошкодження або залишок зламаного болта.
• Перед монтажем очистьте посадкову поверхню та переконайтеся, що кришка встановлюється без перекосу й примусового підтягування кріпленням.
• Спочатку наживіть усі болти вручну, а потім затягуйте їх поступово та рівномірно. Зусилля затягування визначайте за сервісними даними конкретного двигуна.

Комплект підходить для планового відновлення штатного кріплення після розбирання трансмісійної частини скутера. Він особливо доречний, коли частину старих болтів утрачено, їхні головки пошкоджені або замість них раніше встановили випадкове кріплення. До початку робіт зіставте весь набір зі знятими деталями: кількість, положення втулки та геометрія кожного з’єднання мають відповідати конструкції конкретної кришки GY6 50.
