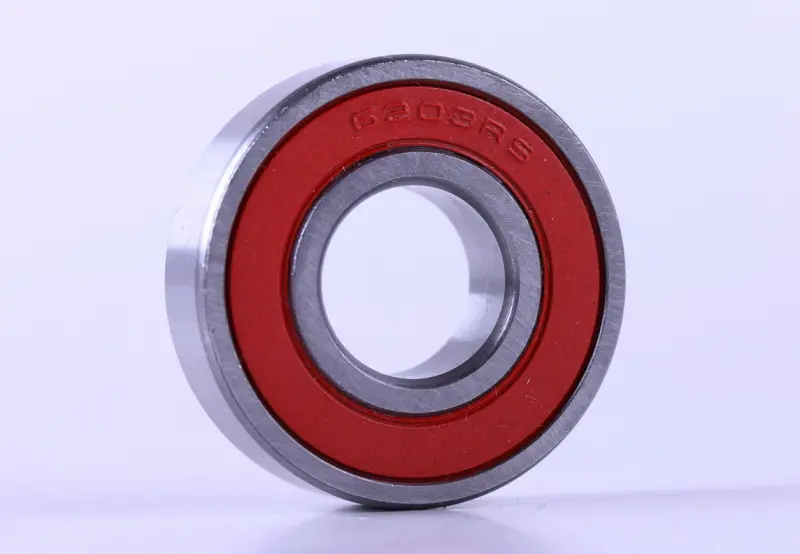

Підшипник двигуна 6203RS Delta/Alpha AMG-2

Підшипник двигуна 6203RS Delta/Alpha AMG-2

Кульковий підшипник типорозміру 6203 призначений для ремонту двигуна мопедів сімейства Delta та Alpha. Деталь підтримує вал, що обертається, зменшує тертя між рухомою і нерухомою частинами механізму та допомагає зберігати стабільне положення вала під навантаженням. Виконання AMG-2 заявлене для зазначеного сімейства мототехніки, проте перед розбиранням двигуна потрібно перевірити конкретну модифікацію та місце встановлення.

Призначення та конструкція

6203 належить до однорядних радіальних кулькових підшипників із глибокими доріжками кочення. Така конструкція сприймає основне радіальне навантаження та допускає частину осьового навантаження, що виникає під час обертання вала. Номінальні розміри цього типорозміру становлять 17 мм за внутрішнім діаметром, 40 мм за зовнішнім діаметром і 12 мм за шириною. Усі три значення мають збігатися з параметрами демонтованої деталі та посадкових поверхонь двигуна.

На підшипнику використане позначення 6203RS. Суфікс RS означає контактне ущільнення з одного боку. Ущільнений бік допомагає утримувати мастило всередині підшипника та обмежує потрапляння забруднень зі свого боку, тоді як протилежний бік залишається відкритим. Під час монтажу потрібно зберегти орієнтацію, передбачену конструкцією двигуна: положення ущільнення має відповідати розташуванню попереднього підшипника та схемі складання конкретного мотора.

Підшипник добирають для планового ремонту або після діагностики зношення. Підставою для перевірки можуть бути незвичний шум, посилена вібрація, підвищення температури в зоні опори чи люфт, виявлений під час розбирання. Ці ознаки самі по собі не визначають причину несправності: разом із підшипником перевіряють вал, картер, посадкові місця, мастило та суміжні деталі. Встановлення нової деталі у зношене або пошкоджене гніздо не усуває дефект посадки.

Що перевірити перед вибором

• Модель техніки: сумісність заявлена для мопедів Delta та Alpha; рік випуску й варіант двигуна звіряють із документацією техніки.
• Типорозмір: позначення 6203 і розміри 17×40×12 мм мають збігатися одночасно.
• Виконання: перевіряють суфікс RS, кількість ущільнень і бік їх розташування. Відкритий 6203, однобічний 6203RS і двобічний 6203-2RS мають однакові основні розміри, але відрізняються захисним виконанням.
• Посадкове місце: вал та отвір картера оглядають на задирки, корозію, овальність і сліди прокручування кільця.
• Монтажна позиція: конкретне місце у двигуні та потрібну кількість підшипників визначають за схемою відповідної модифікації.

Одного збігу назв Delta або Alpha недостатньо, оскільки в межах цих сімейств трапляються різні версії двигунів. Правильний добір виконують за позначенням демонтованого підшипника, трьома розмірами та конструкцією ущільнення. Якщо стара деталь зруйнована і позначення неможливо прочитати, посадкові розміри вимірюють точним інструментом та зіставляють зі схемою двигуна.

Монтаж і перевірка після ремонту

Перед установленням очищають посадкові поверхні та не допускають потрапляння абразивних частинок усередину підшипника. Зусилля під час запресовування прикладають рівномірно до того кільця, яке встановлюється з натягом: до внутрішнього під час посадки на вал і до зовнішнього під час монтажу в корпус. Передавати зусилля через кульки та доріжки кочення не можна, адже ударне або перекошене навантаження здатне пошкодити нові поверхні ще до запуску двигуна.

Підшипник установлюють без перекосу, використовуючи відповідну оправку або прес. Після складання перевіряють вільне й рівномірне обертання, відсутність заїдань, зайвого люфту та стороннього шуму. Також контролюють правильність розміщення стопорних, дистанційних і ущільнювальних деталей, передбачених конструкцією конкретного двигуна.

6203RS AMG-2 підходить для ремонту Delta та Alpha, якщо підтверджені типорозмір 17×40×12 мм, однобічне ущільнення і потрібна позиція в моторі. Такий добір дає змогу орієнтуватися на фактичні параметри, правильно розташувати деталь під час складання та не переносити несправність пошкодженої посадки на новий підшипник.
