Радіатор для мотоблока з двигуном 195N ZUBR TD

Радіатор для мотоблока з двигуном 195N ZUBR TD

Радіатор призначений для мотоблока, обладнаного дизельним двигуном 195N із водяним охолодженням. Він відводить тепло від охолоджувальної рідини та допомагає двигуну зберігати нормальний температурний режим під час тривалої роботи під навантаженням. Виконання ZUBR TD розраховане на заміну радіатора відповідної конфігурації; позначення двигуна 195N залишається основним критерієм добору.

Призначення та будова

Під час роботи нагріта охолоджувальна рідина надходить до радіатора, проходить його внутрішніми каналами та передає тепло повітряному потоку через ребристу серцевину. Велика площа тонких ребер потрібна для інтенсивного теплообміну. Справний радіатор підтримує рух рідини без втрат і не обмежує проходження повітря крізь серцевину, тому стан каналів, ребер і з’єднань безпосередньо впливає на роботу системи охолодження.

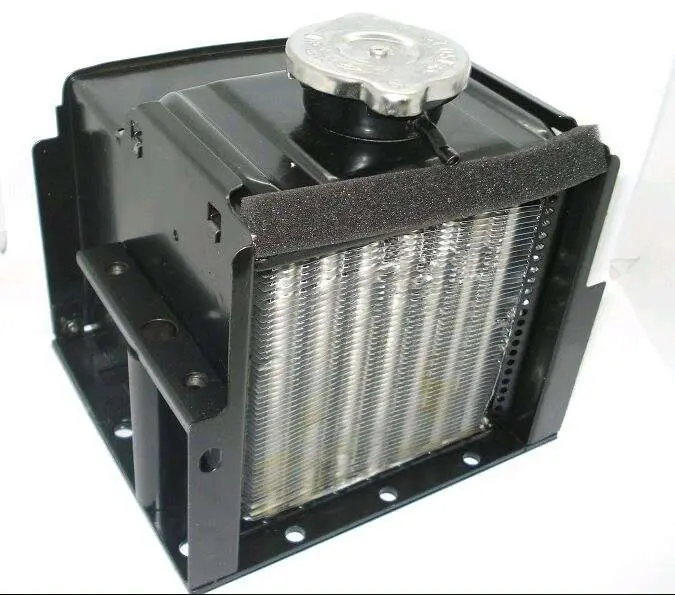

Конструкція містить верхній бачок, заливну горловину зі встановленою кришкою, ребристу теплообмінну частину та жорсткий зовнішній корпус із монтажними точками. Отвори в основі й бічні кронштейни слугують для фіксації радіатора на техніці. Передній край доповнений ущільнювальною смугою, яка допомагає стикувати радіатор із прилеглими деталями кожуха. Таке компонування характерне для радіатора двигуна 195N у виконанні ZUBR і має збігатися з розташуванням елементів на демонтованій деталі.

Коли потрібна заміна

Радіатор замінюють у разі витоку охолоджувальної рідини, пошкодження бачка або серцевини, порушення герметичності з’єднань, значної деформації ребер чи засмічення внутрішніх каналів, яке неможливо усунути обслуговуванням. Приводом для діагностики також стають регулярне підвищення температури двигуна, сліди рідини на корпусі та потреба часто доливати її. Перед придбанням варто переконатися, що причина перегрівання міститься саме в радіаторі: подібні ознаки можуть з’являтися через забруднену зовнішню поверхню, послаблені з’єднання, несправну кришку або порушення циркуляції.

Що порівняти під час добору

• Модель двигуна: позначення 195N має відповідати встановленому дизельному двигуну з водяним охолодженням.
• Виконання: форма верхнього бачка, положення заливної горловини та загальна конфігурація корпусу мають повторювати старий радіатор ZUBR.
• Кріплення: порівняйте кількість отворів, відстані між ними, розташування бічних кронштейнів та опорної площини.
• Під’єднання: перевірте розташування і напрямок патрубків, щоб штатні шланги встановлювалися без перегину та натягу.
• Монтажний простір: зіставте загальну висоту, ширину й глибину, а також проміжки до кожуха, вентилятора та сусідніх деталей.

Назва марки мотоблока сама по собі не визначає сумісність: у техніці однієї серії можуть застосовуватися різні двигуни та варіанти кріплення. Надійніше зняти розміри зі старого радіатора і зіставити його контур, отвори, горловину, патрубки та кронштейни. Якщо попередню деталь було змінено або встановлено через перехідні пластини, орієнтуватися потрібно на фактичне компонування техніки.

Установлення та обслуговування

Заміну виконують на охололому двигуні після зливання охолоджувальної рідини. Старий радіатор знімають без ривків, щоб не пошкодити шланги, кожух і сусідні кріплення. Перед монтажем очищають посадкові поверхні, перевіряють стан патрубків, хомутів та ущільнень. Пошкоджені або такі, що втратили еластичність, деталі з’єднань замінюють окремо; наявність кріплення та прокладок у наборі цієї позиції не заявлена.

Новий радіатор фіксують без перекосу та надмірного зусилля на тонких частинах корпусу. Шланги мають підходити до патрубків вільно, без заломів. Після заповнення системи перевіряють з’єднання і корпус на витоки, видаляють повітря відповідно до порядку обслуговування двигуна 195N та контролюють температуру під час першого запуску. Надалі серцевину очищають від пилу, сухої трави й налиплого бруду обережно, не зминаючи ребра: вільне проходження повітря потрібне радіатору для нормального відведення тепла.
