Датчик положення передач AMG 4T CB300 (ZS174MN-5)

Датчик положення передач AMG для 4T CB300 (ZS174MN-5)

Визначає поточне положення механізму перемикання та передає відповідний сигнал на індикатор приладової панелі. Деталь призначена для чотиритактного двигуна CB300 із позначенням ZS174MN-5. Справний датчик дає водієві змогу бачити вибрану передачу й контролювати її перед початком руху, після зупинки та під час перемикань. Водночас датчик не переміщує шестерні й не керує механічним увімкненням швидкості: його функція полягає в розпізнаванні положення та передаванні даних системі індикації.

Призначення та будова

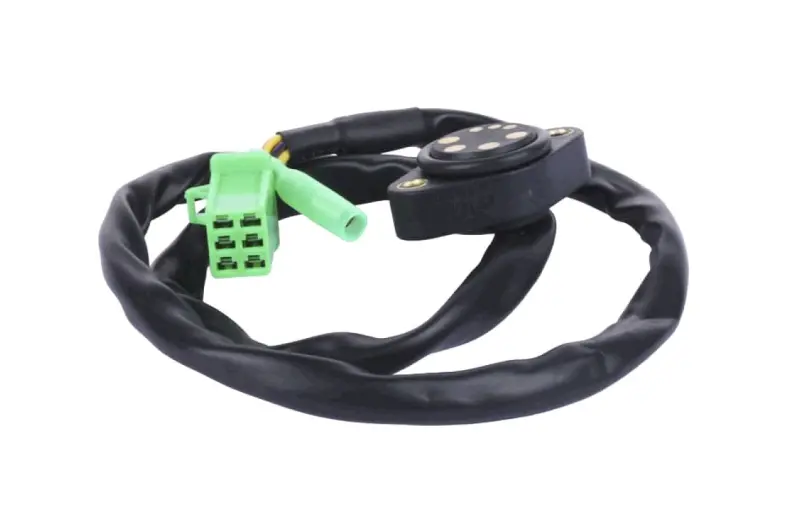

Контактна частина встановлюється біля механізму перемикання коробки передач і взаємодіє з його рухомою частиною. Під час повороту вала або барабана змінюється поєднання задіяних контактів, завдяки чому приладова панель отримує інформацію про вибрану позицію. Конструкція складається з компактного контактного корпусу з двома точками кріплення, проводу в захисній оболонці, багатоконтактного роз'єму та окремого одноконтактного виводу. Загальна кількість електричних контактів — сім. Таке виконання відповідає завданню окремого розпізнавання положень коробки.

Заміна потрібна, коли номер передачі відображається неправильно, окремі позиції перестали визначатися, показання періодично зникають або не відповідають фактичному положенню важеля. Схожі ознаки можуть виникати через забруднений роз'єм, пошкодження проводу чи порушення контакту в проводці, тому перед встановленням нової деталі доцільно перевірити всю лінію від датчика до панелі. Це допомагає відрізнити несправність контактної групи від обриву або ненадійного з'єднання.

Що перевірити під час підбору

• Позначення двигуна. Основний орієнтир для цієї позиції — ZS174MN-5 і зазначене в товарній номенклатурі виконання CB300 4T. Самої зовнішньої подібності корпусу недостатньо для підтвердження сумісності.
• Форму контактного майданчика. Порівняйте контур корпусу, розташування круглої контактної частини та дві точки кріплення зі знятим датчиком.
• Підключення. Мають збігатися тип багатоконтактної колодки, кількість контактів, окремий одиночний вивід і розташування проводів відносно корпусу.
• Прокладання проводу. Довжини та напрямку джгута має вистачати для підключення без натягу, різких перегинів і контакту з рухомими або сильно нагрітими деталями.
• Відповідну проводку. На мотоциклі мають бути належні роз'єми та система індикації положень передач. Збіг лише комерційної назви моделі не замінює перевірку двигуна й підключення.

Встановлення та перевірка

Монтаж виконують за вимкненого запалювання. Перед зняттям старої деталі очищають прилеглу поверхню, щоб забруднення не потрапили до посадкової зони. Новий корпус розміщують у тому самому положенні, суміщають кріпильні отвори та фіксують із нормою затягування, передбаченою для двигуна. Роз'єми з'єднують без перекосу й надмірного зусилля, а джгут укладають штатним маршрутом. Не слід тягнути датчик за провід: під час зняття та підключення зусилля прикладають до корпусу роз'єму.

Після складання послідовно вибирають положення коробки та звіряють фактичну передачу з показанням панелі. Перевірку проводять на надійно встановленому мотоциклі, не починаючи рух до підтвердження правильної індикації. Якщо одна позиція не розпізнається, спочатку перевіряють щільність з'єднань, стан контактів і цілісність джгута. Датчик AMG для CB300 (ZS174MN-5) підходить для ремонту штатної системи визначення передач за умови повного збігу двигуна, кріплення та схеми підключення зі знятою деталлю.
