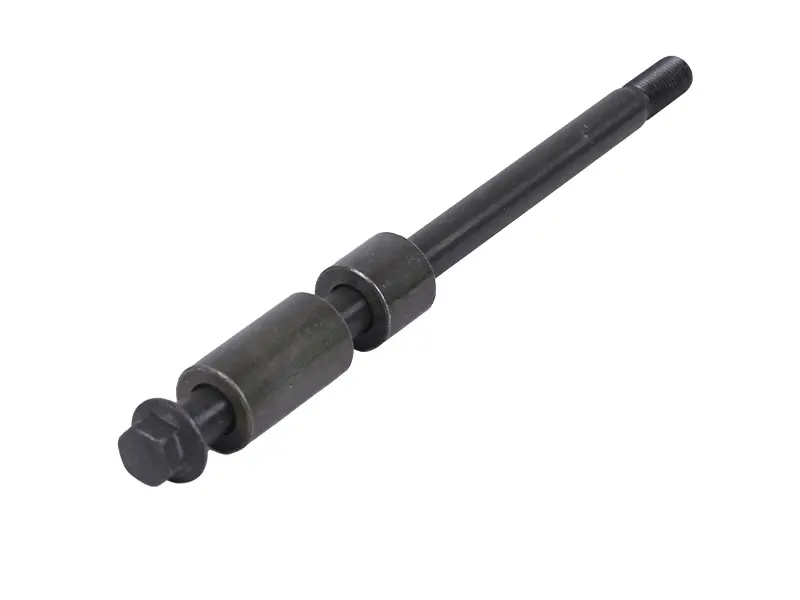

Вісь заднього колеса LF150-2E з лівою та правою втулками AMG

Вісь заднього колеса LF150-2E із втулками AMG

Комплект призначений для встановлення заднього колеса мотоцикла Lifan LF150-2E. До позиції входять сама вісь і дві дистанційні втулки — ліва та права. Ці деталі беруть участь у кріпленні колеса в маятнику, підтримують передбачене бокове положення маточини та дають змогу зібрати кріплення у штатній послідовності. Модельна прив’язка LF150-2E робить комплект придатним для ремонту відповідної версії мотоцикла, проте перед замовленням потрібно звірити виконання демонтованих деталей.

Призначення та будова

Вісь проходить через точки кріплення маятника, втулки та центральну частину заднього колеса. Після затягування кріплення вона утримує колесо в заданому положенні, а дистанційні втулки розташовуються з його боків і зберігають необхідну відстань між маточиною та сусідніми деталями. Правильне розміщення втулок впливає на центрування колеса відносно маятника, гальмівного механізму й веденої зірки.

Конструкція складається з довгої металевої осі з різьбовим кінцем і двох циліндричних втулок різної довжини. Відмінність лівої та правої деталей має практичне значення: міняти їх місцями без перевірки не можна. Під час розбирання варто зафіксувати початкову послідовність розташування втулок, регулювальних деталей, гальмівного компонента та маточини, щоб під час складання зберегти заводську схему.

Коли потрібна перевірка або заміна

Стан осі оцінюють під час ремонту заднього колеса, обслуговування підшипників маточини, зняття маятника або появи проблем із центруванням. Підставою для заміни можуть бути вигин, пошкоджена різьба, виражені сліди вироблення, глибокі задирки чи деформація посадкових ділянок. Якщо колесо має люфт, причину слід шукати комплексно: крім осі та втулок перевіряють підшипники, їхні посадкові місця, ущільнення, натягувачі, маточину й кріплення гальмівного механізму.

Як правильно підібрати комплект

• Модель мотоцикла: деталь розрахована на Lifan LF150-2E; схоже позначення іншої модифікації не підтверджує збіг кріплення.
• Розміри осі: порівняйте загальну довжину, діаметр гладкої частини, довжину й параметри різьби, розташування переходів між ділянками.
• Втулки: окремо зіставте довжину, зовнішній і внутрішній діаметри кожної втулки, а також їхнє положення з лівого та правого боку.
• Схема монтажу: перевірте взаємне розташування маточини, маятника, гальмівного механізму, веденої зірки та натягувачів.

Самої зовнішньої подібності для підбору недостатньо. У мотоциклів близьких серій можуть відрізнятися довжина осі, різьба та дистанційні деталі. Найнадійніший спосіб перевірки — виміряти демонтований комплект і зіставити всі посадкові ділянки, не орієнтуючись лише на об’єм двигуна або загальний вигляд мотоцикла.

Рекомендації зі встановлення

Перед монтажем очистьте місця проходження осі та огляньте підшипники, ущільнення й внутрішні поверхні втулок. Вісь має входити без перекосу та надмірного ударного зусилля. Ліву й праву втулки встановлюють на свої боки в тій самій послідовності, яка передбачена конструкцією LF150-2E. Після складання потрібно виставити однакове положення натягувачів, відрегулювати провис приводного ланцюга відповідно до настанов мотоцикла та перевірити суміщення колеса з гальмівним механізмом.

Кріплення затягують моментом, зазначеним виробником мотоцикла. Далі колесо прокручують вручну: обертання має бути вільним, без заклинювання, помітного бокового зміщення та стороннього контакту. Після короткої контрольної поїздки доцільно повторно перевірити положення колеса, натяг ланцюга й надійність кріплення. Такий порядок допомагає встановити вісь AMG без порушення геометрії задньої частини мотоцикла та водночас виявити зношені суміжні деталі.
