Щуп рівня оливи двигуна мотоблока 190N/195N (12/15 к.с.), тип 2 AMG

Щуп рівня оливи двигуна мотоблока 190N/195N, тип 2 AMG

Деталь призначена для контролю кількості моторної оливи в картері двигунів 190N і 195N, які в назві товару пов’язані з класом потужності 12/15 к.с. Виконання «тип 2» враховують під час добору разом із моделлю двигуна: у зовні близьких щупів можуть відрізнятися довжина вимірювальної частини, розташування контрольних позначок і конструкція кришки. Щуп установлюється в оливозаливну горловину, а після перевірки закриває її як різьбова пробка.

Призначення та будова

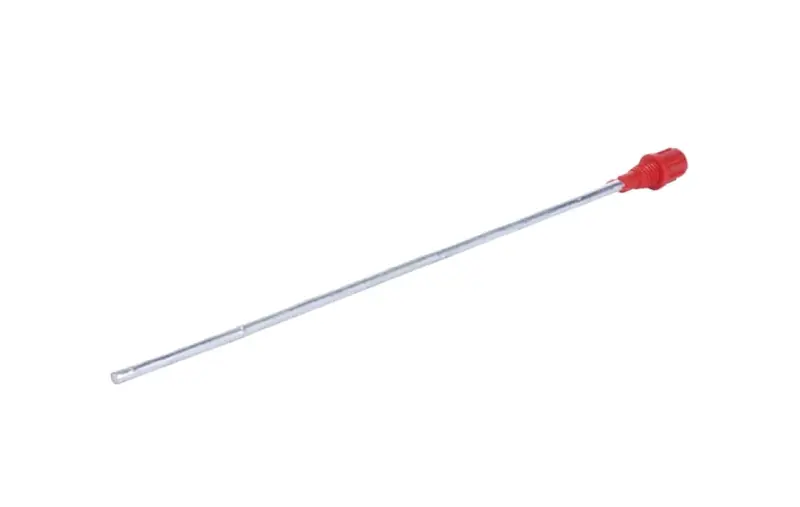

Конструкція складається з довгого прямого вимірювального стрижня та червоної кришки-рукоятки з різьбовою частиною. Нижня ділянка стрижня використовується для зчитування рівня оливи, а кришка дає змогу вийняти щуп і закріпити його в горловині після обслуговування. Таке компонування дозволяє перевірити запас оливи в картері без розбирання двигуна: достатньо зупинити техніку, правильно встановити її та виконати вимірювання за штатною процедурою.

Справний щуп потрібен не лише під час періодичного обслуговування. Він допомагає проконтролювати рівень перед запуском, після доливання та після заміни оливи. Показання має сенс лише тоді, коли вимірювальна частина відповідає конкретній конструкції двигуна. Закороткий або задовгий стрижень, інше положення позначок чи невідповідна посадка кришки можуть дати хибний орієнтир, навіть якщо деталь фізично входить в отвір.

Що порівняти перед придбанням

Спочатку уточніть позначення двигуна на своїй техніці: товар розрахований на 190N/195N і представлений у виконанні тип 2. Потім зніміть установлений щуп та зіставте основні посадкові ознаки. Для цієї деталі важлива не лише загальна сумісність за серією мотора, а й відповідність геометрії попередній пробці-щупу.

• Довжина стрижня: порівнюється вся вимірювальна частина від посадкової площини кришки до кінця.
• Контрольна зона: її положення має збігатися з позначками на знятій деталі.
• Різьба кришки: перевірте діаметр, крок і глибину закручування без надмірного зусилля.
• Посадка: кришка має рівно входити в горловину та щільно фіксуватися без перекосу.
• Виконання: позначення «тип 2» слід врахувати, якщо для одного сімейства двигунів пропонуються різні варіанти щупа.

Як перевіряти рівень

Поставте мотоблок на рівну горизонтальну поверхню та зупиніть двигун. Якщо двигун був прогрітий, зачекайте кілька хвилин, щоб олива стекла назад у картер. Очистьте ділянку навколо оливозаливної горловини, потім викрутіть пробку-щуп і витріть стрижень насухо. Під час штатної перевірки щуп вставляють у горловину до посадкового положення, але не закручують по різьбі, після чого знову виймають. Слід оливи має бути між позначками мінімуму й максимуму.

Після зчитування встановіть щуп назад і щільно закрутіть кришку. Не визначайте кількість оливи за першим слідом одразу після виймання: олива зі стінок горловини може спотворити результат. Повторне вимірювання чистим стрижнем на горизонтально встановленій техніці дає зрозумілий орієнтир для доливання. Марку оливи та необхідний об’єм обирайте лише за настановою саме до вашого двигуна.

Коли потрібна заміна

Новий щуп потрібен у разі втрати штатної деталі, вигину стрижня, пошкодження різьби або кришки, а також коли контрольна зона не дає змоги впевнено зчитати рівень. Деформовану деталь не варто випрямляти «за місцем»: зміна робочої довжини впливає на показання. Перед установленням очистьте горловину від забруднень і переконайтеся, що різьба входить вільно, без перекосу та надмірного зусилля. Правильно дібраний щуп типу 2 повертає штатний спосіб контролю оливи та закриття оливозаливної горловини на двигунах 190N/195N.
