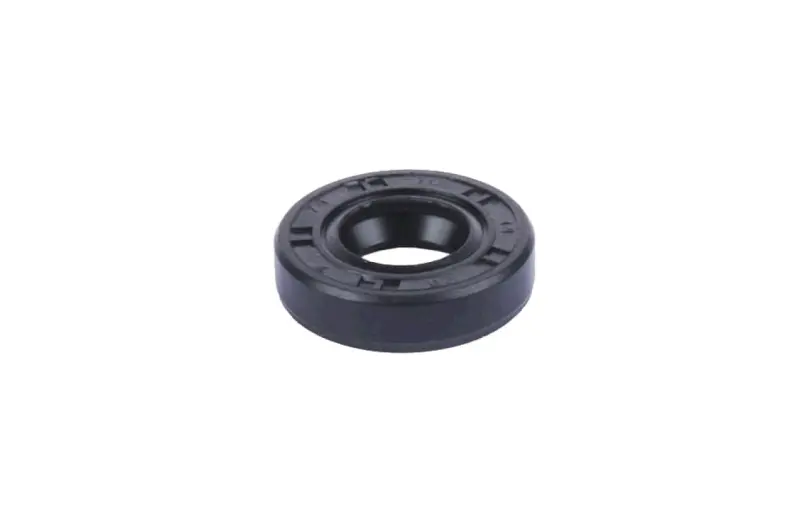

Сальник вала перемикання передач CB300 ZS174MN-5 14×28×7 мм AMG

Сальник вала перемикання передач CB300 ZS174MN-5 14×28×7 мм

Сальник призначений для ущільнення місця виходу вала перемикання передач із картера двигуна CB300 з позначенням ZS174MN-5. Він встановлюється між валом і посадковим отвором, утримує моторну оливу всередині картера та допомагає захищати внутрішній механізм від забруднень, які можуть проникати через зазор навколо вала. Деталь використовують під час ремонту зони важеля перемикання, коли штатне ущільнення втратило герметичність або було пошкоджене під час обслуговування.

Призначення та ознаки потреби в заміні

Вал передає рух від ножного важеля до механізму перемикання передач і проходить крізь стінку картера. У точці його виходу потрібне щільне, але рухоме ущільнення: вал має переміщуватися без заклинювання, а олива не повинна просочуватися назовні. Свіжа масляна плівка, волога пляма або краплі безпосередньо навколо вала — привід очистити цю ділянку, визначити джерело підтікання та перевірити стан сальника.

Перед заміною варто переконатися, що олива з’являється саме по колу вала, а не стікає згори чи із сусіднього з’єднання. Такий огляд допомагає усунути справжню причину забруднення корпусу двигуна. Якщо ущільнювальна кромка затверділа, надірвалася або деформувалася, подальша експлуатація не відновить її форму: сальник потрібно замінити.

Як правильно підібрати деталь

Розмір 14×28×7 мм задає три ключові параметри: діаметр отвору під вал, зовнішній посадковий діаметр і ширину сальника. Для впевненого підбору мають збігатися всі три значення. Не слід орієнтуватися лише на зовнішній діаметр або тільки на позначення CB300, адже в мотоциклах однієї серії можуть застосовуватися різні версії двигунів і посадкових місць.

• Тип деталі: сальник вала перемикання передач.
• Розмір: 14×28×7 мм.
• Застосування: двигун CB300 з позначенням ZS174MN-5.
• Місце встановлення: вихід вала перемикання передач із картера.
• Торгова марка: AMG.

Під час вибору зіставте позначення двигуна, діаметр вала, діаметр отвору в картері та доступну глибину посадки. Стару деталь зручно використати як зразок за габаритами й профілем, якщо вона не зруйнована під час демонтажу. Збігу лише за моделлю мотоцикла без перевірки двигуна та розміру недостатньо.

Підготовка та встановлення

До монтажу очистьте ділянку навколо вала, щоб бруд не потрапив у посадковий отвір. Перевірте поверхню вала в зоні контакту з ущільнювальною кромкою: глибока подряпина, корозія або помітна канавка можуть спричинити повторне підтікання навіть із новим сальником. Посадковий отвір також має бути чистим, без задирок і слідів пошкодження інструментом.

Старий сальник виймають обережно, не дряпаючи вал і картер. Новий установлюють у тому самому положенні, яке передбачене конструкцією двигуна, та запресовують рівно, без перекосу. Зусилля потрібно прикладати до зовнішньої частини корпусу відповідною оправкою, не деформуючи внутрішню кромку. Тонкий шар сумісної моторної оливи на поверхні вала полегшує перший прохід кромки та зменшує ризик її пошкодження під час складання.

Після встановлення перевірте, що сальник сидить рівномірно по колу, його кромка не загорнулася, а вал рухається вільно. Потім очистьте місце ремонту та проконтролюйте відсутність свіжих слідів оливи після запуску й кількох перемикань. Сальник 14×28×7 мм AMG підходить для планового відновлення герметичності двигуна ZS174MN-5 за точного збігу посадкових параметрів.
