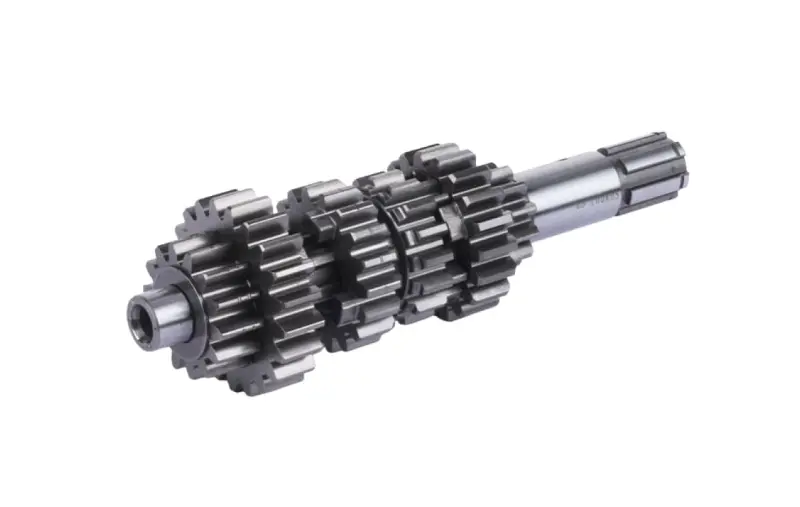

Первинний вал КПП із шестернями для CB300 ZS174MN-5

Первинний вал КПП із шестернями для CB300 ZS174MN-5

Комплект призначений для ремонту коробки передач чотиритактного двигуна CB300 з позначенням ZS174MN-5. До складу позиції входить первинний вал зі встановленим набором шестерень. Така конфігурація доречна, коли пошкоджено не одну окрему шестерню, а вал, його шліци, посадкові ділянки або кілька деталей зубчастої групи. Вузол розміщується всередині КПП і бере участь у передаванні обертання від зчеплення до наступних ступенів трансмісії.

Призначення та конструкція

Первинний вал сприймає обертання на вході коробки й передає його через зачеплення шестерень. Від стану зубців, шліців, посадок і суміжних деталей залежить коректне перемикання передач та відсутність зайвого люфту в механізмі. Збірка має кілька шестерень різного діаметра та шліцьову ділянку для з’єднання із сусідніми деталями. Позицію використовують для відновлення штатної конфігурації КПП двигуна ZS174MN-5, коли дефектування підтвердило потребу замінити первинний вал разом із шестеренною групою.

Коли перевіряють і замінюють вал

Підставою для розбирання коробки та дефектування можуть бути сторонній шум, ускладнене перемикання, самовільне вимикання передачі, відчутний люфт або металеві частинки в оливі. Ці ознаки не вказують лише на одну деталь, тому рішення про заміну приймають після огляду всієї коробки. На самому валу перевіряють цілісність зубців, форму шліців, стан посадок під підшипники, канавок та упорних поверхонь.

• Сколи, викришування або виразне спрацювання зубців порушують правильне зачеплення з парними шестернями.
• Пошкоджені шліци можуть утворювати люфт у місці передавання обертання.
• Зношення посадкових ділянок оцінюють разом із підшипниками, адже встановлення нової збірки без усунення причини не розв’язує проблему.
• Сліди перегрівання, задири та деформація потребують додаткової перевірки змащення й інших деталей КПП.

Як правильно підібрати

Основний критерій сумісності — двигун CB300 із точним позначенням ZS174MN-5. Самої згадки про об’єм або сімейство CB недостатньо: перед замовленням зіставляють зняту збірку й нову деталь за загальною довжиною, діаметрами посадок, розташуванням уступів і канавок, формою шліців, кількістю та послідовністю шестерень. Також порівнюють ширину зубчастих вінців і розміщення деталей на валу. Якщо двигун раніше ремонтували або коробку замінювали, орієнтуються на фактично встановлену конструкцію.

Товар є саме первинним валом із шестернями. Підшипники, вилки перемикання, копірний механізм, вторинний вал, шайби та стопорні деталі не варто вважати частиною позиції без окремого зазначення. Під час підбору їх оглядають як суміжні компоненти: зношена парна шестерня або пошкоджена вилка може швидко погіршити роботу навіть нової збірки.

Підготовка до встановлення

Заміна пов’язана з розбиранням двигуна та КПП, тому монтаж виконують за ремонтною документацією конкретної версії мотора. До складання очищають картер від забруднень та металевих частинок, перевіряють підшипники обох валів, вторинний вал, парні шестерні, вилки й механізм перемикання. Усі дистанційні шайби, стопорні кільця та інші зняті деталі повертають у передбачені місця; порядок складання й допустимі зазори визначають за настановою для ZS174MN-5.

Після встановлення вручну перевіряють вільне обертання валів, послідовне вмикання всіх положень коробки та відсутність заклинювання. Лише після цього завершують складання двигуна. Такий підхід дає змогу використати комплект за призначенням і не перенести у відремонтовану КПП приховані дефекти сусідніх деталей. Вал із шестернями підходить для планового відновлення трансмісії CB300 ZS174MN-5 після точного підтвердження сумісності та повного дефектування коробки.
