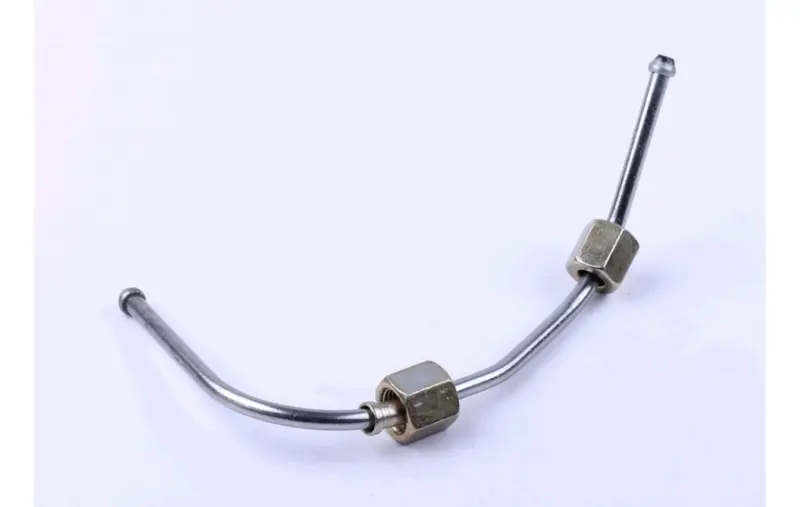

Паливна трубка високого тиску для мотоблока 190N/195N (ZUBR)

Паливна трубка високого тиску для 190N/195N (ZUBR)

Жорстка паливна магістраль призначена для дизельних двигунів мотоблоків серій 190N і 195N, зокрема виконання ZUBR. Вона встановлюється між паливним насосом високого тиску та форсункою, передаючи підготовлену насосом порцію пального до місця впорскування. Позиція належить до деталей паливної апаратури й підбирається насамперед за моделлю двигуна, формою штатної траси та приєднувальними кінцями.

Призначення та конструкція

Трубка має вигнутий металевий корпус, кінцеві наконечники та дві накидні шестигранні гайки. Ущільнення з’єднань забезпечують посадкові поверхні наконечників, які під час затягування притискаються до відповідних частин насоса й форсунки. Тому справність залежить не лише від стану самої трубки, а й від геометрії кінців, цілісності різьби та правильного положення магістралі після монтажу.

Штатні вигини задають траєкторію між паливним насосом і форсункою. Деталь повинна займати своє місце вільно, без бічного навантаження на наконечники. Спроба притягнути неправильно розташовану трубку гайками або змінити її форму різким перегинанням може порушити посадку з’єднань. Під час встановлення зберігають заводську геометрію та не використовують трубку як важіль для суміщення деталей паливної апаратури.

Що перевірити під час вибору

Позначення 190N/195N і вказівка 12/15 Hp допомагають знайти потрібну позицію в каталозі, однак потужність двигуна не повинна бути єдиним критерієм. Перед замовленням порівняйте демонтовану магістраль із новою деталлю за кількома ознаками:

• Модель двигуна: трубка розрахована на дизельні двигуни 190N і 195N у виконанні ZUBR.
• Загальна форма: напрямок і кількість вигинів мають відповідати штатній трасі між насосом та форсункою.
• Положення кінців: наконечники повинні підходити до точок приєднання без скручування й натягу трубки.
• Приєднувальні гайки: порівняйте їхні розміри, різьбу та посадку з раніше встановленою деталлю.
• Ущільнювальні поверхні: кінці не повинні мати вм’ятин, перекосу чи пошкоджень у місцях контакту зі штуцерами.

Особливо уважно виконують підбір, якщо на мотоблоці раніше змінювали насос, форсунку або двигун повністю. Установлена паливна апаратура може відрізнятися від початкового виконання техніки, тому фактична форма старої трубки та розташування обох штуцерів мають пріоритет над одним лише позначенням потужності.

Заміна та встановлення

Підставою для заміни є сліди пального біля з’єднань, тріщини, заломи, помітна деформація трубки, пошкоджені гайки або різьба. Якщо підтікання зберігається після правильної посадки та затягування, надмірне зусилля не усуває дефект наконечника. У такому разі магістраль замінюють повністю, щоб відновити коректне з’єднання насоса з форсункою.

Монтаж виконують на зупиненому двигуні, не допускаючи потрапляння забруднень у відкриті отвори паливної апаратури. Спочатку трубку розташовують за штатною траєкторією та наживляють обидві гайки вручну. Це допомагає уникнути перекосу різьби. Потім з’єднання затягують відповідно до сервісних вимог двигуна, не підтягуючи трубку до штуцера за допомогою лише однієї гайки.

Після складання перевіряють правильність розташування магістралі та відсутність контакту з рухомими деталями. Контроль герметичності проводять за інструкцією до двигуна; у разі підозри на витік пальне під тиском не шукають рукою. Правильно підібрана трубка з’єднує насос і форсунку без примусового припасування, зберігає передбачену форму та забезпечує щільну посадку обох наконечників.
