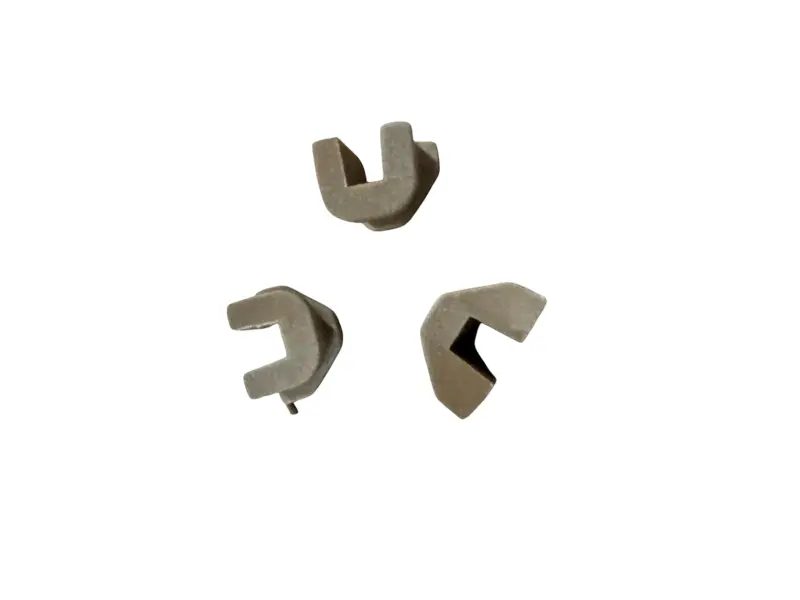

Слайдери напрямної пластини варіатора Honda SH 125/150, 3 шт.

Слайдери напрямної пластини варіатора Honda SH 125/150

Комплект із трьох слайдерів призначений для переднього варіатора скутерів Honda SH із двигуном 125 або 150 см³. Ці фасонні напрямні встановлюються на краї напрямної пластини та сполучаються з рухомою щокою варіатора. Вони утримують пластину в передбаченому положенні й забезпечують її спрямоване переміщення відносно рухомої частини. У комплекті три деталі — по одній для кожної точки опори пластини.

Слайдери напрямної пластини не варто плутати з роликами або тюнінговими вантажами варіатора. Ролики працюють у доріжках рухомої щоки та реагують на зміну обертів, а ці невеликі деталі спрямовують пластину, яка закриває ролики з боку варіатора. Тому їх добирають не за масою роликів, а за геометрією посадкових місць, поколінням скутера та конфігурацією встановленого варіатора.

Коли потрібна заміна

Слайдери перевіряють під час планового обслуговування варіатора, заміни ременя або роликів, а також у разі появи стукоту чи деренчання в корпусі трансмісії. Підставою для заміни є стерті контактні поверхні, вироблення на краях, тріщини, відколи, деформація або помітний люфт напрямної пластини. Сторонній шум чи нерівний розгін самі по собі не вказують лише на цю деталь: одночасно оглядають ролики, втулку рухомої щоки, поверхні шківа та ремінь.

Слайдери доцільно міняти повним комплектом. Три нові напрямні формують рівномірні точки сполучення навколо пластини, тоді як поєднання нових і помітно зношених деталей залишає різний проміжок у посадкових місцях. Зняті слайдери варто зберегти до завершення ремонту: їхня форма та положення допомагають правильно зорієнтувати нові деталі під час складання.

Як перевірити сумісність

• Модель та об'єм двигуна: застосування — Honda SH 125/150.
• Рік і покоління: у серії SH трапляються різні виконання варіатора та різні комплекти напрямних, тому самого позначення моделі недостатньо.
• Форма посадки: зіставте профіль, ширину паза, висоту упорів і загальні розміри з трьома знятими слайдерами.
• Тип варіатора: якщо встановлено нештатний варіатор, деталі добирають за його напрямною пластиною, а не лише за моделлю скутера.

Під час добору використовуйте рік випуску, код модифікації скутера й дані встановленого варіатора, а потім перевірте геометрію за знятою деталлю. Такий порядок особливо важливий, якщо варіатор раніше замінювали повністю або складали з компонентів різних версій.

Установлення та перевірка

Для заміни знімають кришку трансмісії та передній варіатор, після чого відокремлюють напрямну пластину від рухомої щоки. Посадкові ділянки очищають від продуктів зношування й оглядають: глибокі канавки, задирки або пошкоджені краї металевих деталей можуть заважати вільному ходу нових слайдерів. Ролики мають залишатися правильно вкладеними у своїх доріжках, тому під час зворотного встановлення пластину утримують разом із рухомою щокою.

Кожен слайдер установлюють у тій самій орієнтації, що й відповідну зняту деталь, повністю вводять у посадкове місце та перевіряють переміщення пластини без перекосу й заклинювання. Олива та мастило не повинні потрапляти на ремінь і контактні поверхні шківа. Кріплення варіатора затягують із моментом, зазначеним у сервісній документації саме для конкретної модифікації Honda SH; універсальне значення для всіх років застосовувати не можна.

Основні дані

• тип: слайдери напрямної пластини варіатора;
• місце встановлення: передній варіатор;
• сумісність: Honda SH 125/150;
• кількість: 3 штуки.

Комплект призначений для обслуговування штатного варіатора після перевірки його версії та розмірів посадки. Він дає змогу замінити всі три зношені напрямні за один раз, не змінюючи масу роликів і передатні налаштування варіатора.
