ЦПГ 4T ARN 180 Ø61 мм, палець 15 мм VV

ЦПГ 4T ARN 180 Ø61 мм, палець 15 мм VV

Комплект призначений для ремонту циліндро-поршневої частини чотиритактного двигуна ARN 180. Він об’єднує основні деталі, які забезпечують спрямований рух поршня, ущільнення камери згоряння та передавання зусилля на шатун. Такий варіант доречний під час ремонту, коли заміни лише кілець або поршня вже недостатньо: новий циліндр дає змогу не залишати у двигуні стару поверхню з виробітком, подряпинами чи порушеною геометрією.

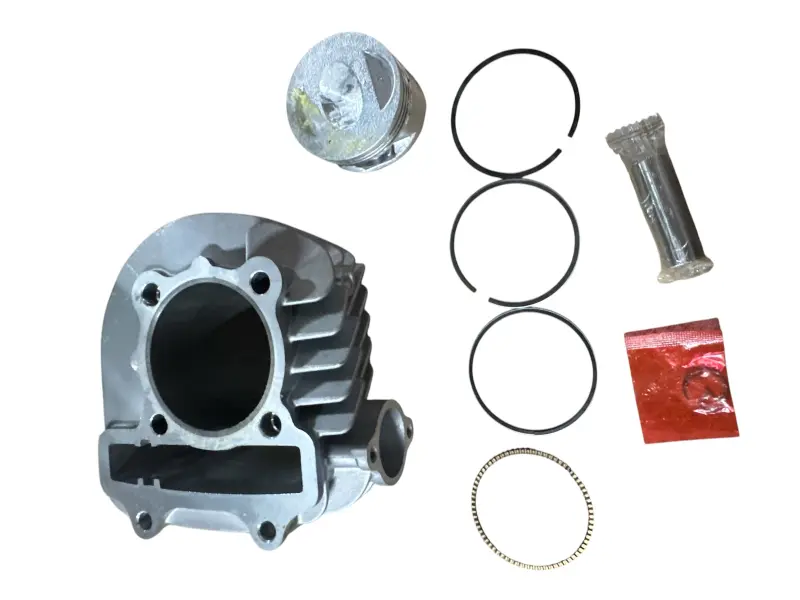

До набору входять циліндр із зовнішнім оребренням, поршень, поршневий палець і кільця. Ребра збільшують площу зовнішньої поверхні циліндра та беруть участь у відведенні тепла під час роботи двигуна. Одночасна заміна циліндра, поршня й кілець допомагає не поєднувати нові деталі зі зношеною парою тертя. Остаточний результат ремонту також залежить від стану головки циліндра, клапанного механізму, шатуна, колінчастого вала, системи змащення та інших сполучених частин.

Призначення та основні параметри

Поршень рухається всередині циліндра і через палець з’єднується із шатуном. Кільця ущільнюють проміжок між поршнем і стінкою циліндра, підтримують компресію та беруть участь у регулюванні кількості оливи на поверхні циліндра. Тому стан усіх деталей групи безпосередньо впливає на запуск двигуна, стабільність його роботи, витрату оливи та компресію.

• Тип деталі: циліндро-поршнева група для чотиритактного двигуна.
• Позначення застосування: ARN 180.
• Діаметр циліндра: 61,0 мм.
• Діаметр поршневого пальця: 15 мм.
• Виконання: VV.
• Основні деталі набору: циліндр, поршень, поршневий палець і комплект кілець.

Як перевірити сумісність

Для правильного підбору недостатньо орієнтуватися лише на число 180 або зовнішню подібність циліндра. Перед замовленням потрібно підтвердити сімейство двигуна ARN, чотиритактне виконання, діаметр циліндра 61 мм і палець 15 мм. Додатково порівнюють посадкову частину циліндра, розташування кріпильних отворів і каналів, висоту циліндра, конфігурацію площини під головку, форму днища поршня та положення отвору під палець. Ці параметри мають відповідати демонтованим деталям і конструкції конкретного двигуна.

ЦПГ з такими самими діаметрами поршня та пальця, але призначена для іншого сімейства моторів, може відрізнятися висотою, посадкою в картер, кріпленням головки або розташуванням каналів. Тому позначення GY6 і ARN не можна вважати взаємозамінними без перевірки двигуна. Прокладки під циліндр і головку також підбирають за конфігурацією ремонтованого мотора, щоб отвори та канали збігалися по всій площині з’єднання.

Коли потрібна заміна та що врахувати під час установлення

Приводом для перевірки циліндро-поршневої групи стають зниження компресії, ускладнений запуск, втрата тяги, підвищена витрата оливи, димність, сторонній механічний шум, задири на поршні або пошкодження поверхні циліндра. Подібні ознаки можуть виникати й через несправності клапанів, головки циліндра чи системи живлення, тому перед розбиранням двигуна доцільно провести діагностику та оцінити стан сполучених деталей.

Монтаж виконують на очищеному двигуні після перевірки посадкового місця, шпильок, шатуна й отвору під палець. Перед складанням поверхню циліндра, поршень, кільця та палець змащують відповідною моторною оливою. Кільця встановлюють у передбаченій послідовності та правильній орієнтації, контролюючи вільне переміщення в канавках. Поршень розташовують відповідно до конструкції двигуна, а кріплення головки затягують у визначеній для мотора послідовності та з приписаним моментом.

Після складання перевіряють вільне обертання колінчастого вала, правильність фаз газорозподілу та відсутність стороннього опору. Перший запуск проводять із контролем рівня оливи й роботи двигуна. Режим початкової експлуатації обирають за настановами для конкретного мотора: без тривалого максимального навантаження, зі спостереженням за температурою, шумом і витратою оливи. Такий підхід допомагає новій циліндро-поршневій парі коректно припрацюватися після ремонту.
