ЦПГ VV Honda SH125 Ø52,4 мм, 2001–2012

ЦПГ VV Honda SH125 Ø52,4 мм, 2001–2012

Комплект призначений для ремонту циліндро-поршневої групи чотиритактного двигуна Honda SH125 із рідинним охолодженням, що випускався у 2001–2012 роках. Діаметр 52,4 мм відповідає штатному розміру циліндра для цієї серії. ЦПГ обирають у разі зношення або пошкодження циліндра й поршня, появи задирів чи зниження компресії, коли заміна лише кілець уже не розв'язує завдання ремонту.

Циліндр утворює напрямну поверхню для руху поршня, а поршневі кільця ущільнюють камеру згоряння та беруть участь у контролі оливної плівки на стінці циліндра. Поршневий палець з'єднує поршень із шатуном і передає зусилля на кривошипно-шатунний механізм. Стан цих деталей безпосередньо впливає на герметичність циліндра, тому під час розбирання оцінюють не одну позицію, а весь комплект спряжень.

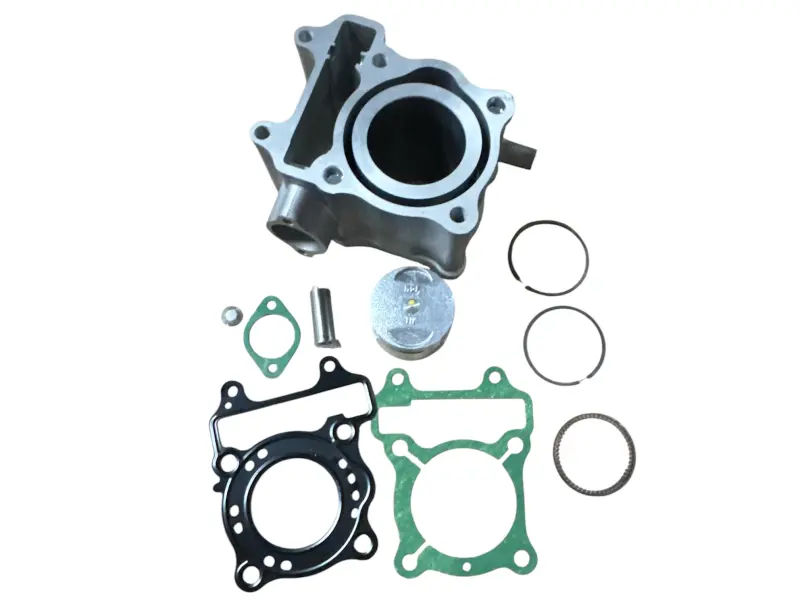

Основні деталі набору

• Циліндр Ø52,4 мм — основа ЦПГ зі штатним діаметром робочої поверхні.
• Поршень і поршневі кільця — деталі, що рухаються в циліндрі та забезпечують потрібне ущільнення.
• Поршневий палець і стопорні кільця — використовуються для з'єднання поршня із шатуном.
• Прокладки — призначені для складання розібраних з'єднань циліндро-поршневої частини двигуна.

Набір розрахований на комплексний ремонт верхньої частини двигуна: основні спряжені деталі можна встановити в межах одного розбирання. Головка циліндра та решта деталей двигуна до складу ЦПГ не входять; перед установленням їхній стан також перевіряють, щоб причина зниження компресії або стороннього шуму не залишилася без уваги.

Що перевірити під час добору

• модель скутера — Honda SH125, а не SH150 чи інша модифікація;
• рік випуску — діапазон застосування цієї версії становить 2001–2012;
• тип двигуна — чотиритактний, із рідинним охолодженням;
• діаметр циліндра й поршня — 52,4 мм;
• діаметр і довжину поршневого пальця, розташування стопорних канавок;
• форму основи циліндра, розташування кріпильних отворів, каналів оливи та охолоджувальної рідини;
• контури й отвори прокладок відносно знятих деталей.

Одного позначення SH125 недостатньо для замовлення без перевірки: модель має різні покоління та виконання двигуна. ЦПГ для версій 2013 року й новіших не слід автоматично вважати взаємозамінною. Надійніше заздалегідь зіставити старий циліндр, поршень, палець і прокладки за розмірами та геометрією, а також перевірити код двигуна в документації скутера.

Установлення та введення в експлуатацію

Монтаж виконують на чистому розібраному двигуні після оцінки стану шатуна, колінчастого вала, головки циліндра й системи мащення. Посадкові поверхні очищують без пошкодження площин, канали звільняють від залишків старих прокладок і забруднень. Перед складанням перевіряють зазори кілець, напрямок поршня, вільний рух пальця та правильне положення стопорних кілець. Деталі змащують моторною оливою, рекомендованою для двигуна Honda SH125.

Кріплення затягують у послідовності та з моментом із сервісної документації конкретної версії двигуна. Після складання відновлюють рівень оливи й охолоджувальної рідини, видаляють повітря із системи охолодження та до запуску провертають колінчастий вал вручну, контролюючи відсутність заїдань. Під час першого пуску перевіряють герметичність з'єднань, температуру й відсутність незвичних звуків. Початковий період експлуатації проводять без різких навантажень, дотримуючись рекомендацій щодо обкатування та регулярно контролюючи рівні технічних рідин.
