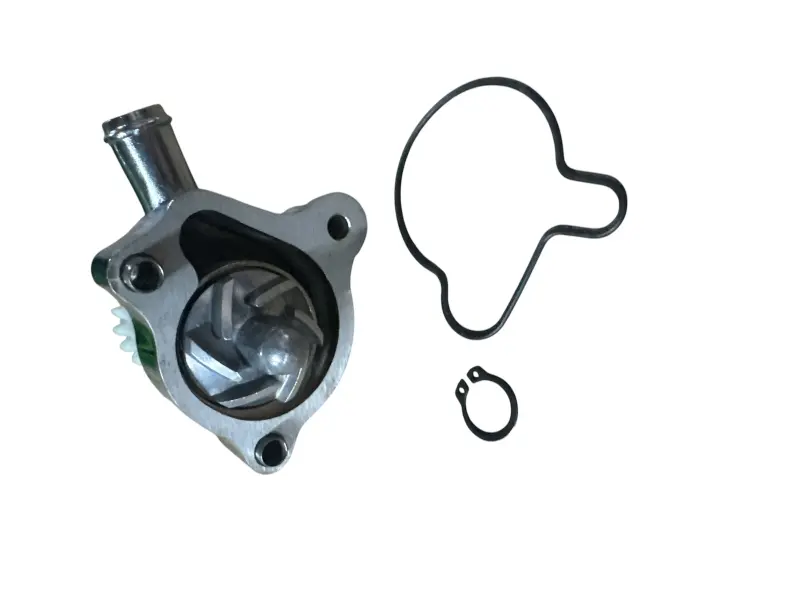

Водяна помпа Zongshen CBS300 (ZS174MN-3) у зборі

Водяна помпа Zongshen CBS300 (ZS174MN-3) у зборі

Помпа призначена для циркуляції охолоджувальної рідини у двигуні Zongshen ZS174MN-3, який також має позначення CBS300. Вона підтримує рух рідини через контур охолодження, допомагаючи відводити тепло під час роботи мотоцикла. Виконання у зборі підходить для ремонту, коли потрібно замінити помпу цілком, а не обмежуватися окремою кришкою, валом, крильчаткою чи ущільненнями.

Призначення та будова

Двигун CBS300 має рідинне охолодження, тому справна подача охолоджувальної рідини потрібна в усіх режимах — від руху на малій швидкості до тривалого навантаження. Обертання на помпу передається через приводну шестерню, а крильчатка створює потік усередині корпусу. Відвідний патрубок з'єднує помпу зі шлангом системи. Корпус має триточковий кріпильний фланець, що потрібно врахувати під час порівняння з демонтованою деталлю.

Помпа встановлюється у відповідний отвір правої кришки двигуна. У сервісній схемі CBS300 для неї передбачені нижнє O-подібне кільце, ущільнення кришки, приводна шестерня та її стопор. Ці деталі забезпечують герметичність і передавання обертання, тому стан посадкових місць та правильне положення приводу не менш важливі, ніж справність самої крильчатки.

Що перевірити перед вибором

• Код двигуна. Основний орієнтир — ZS174MN-3 і позначення CBS300. Лише об'єм 300 см³ не підтверджує сумісність: у двигунів інших серій можуть відрізнятися корпус, привід і точки кріплення.
• Форма корпусу. Порівняйте контур фланця, розташування трьох кріпильних отворів, напрямок патрубка та його зовнішній діаметр. Шланг має приєднуватися без натягу й перекосу.
• Сторона приводу. Зіставте довжину й форму вала, посадку шестерні та місце стопорного кільця. Крильчатка повинна вільно обертатися без контакту з корпусом, а привід — встановлюватися у штатному напрямку.
• Обсяг ремонту. Якщо пошкоджена лише зовнішня кришка чи ущільнення, повна заміна може не знадобитися. Помпа у зборі доречна при зношенні вала, люфті, пошкодженні крильчатки, корпусу або кількох спряжених деталей.

Установлення та перевірка після ремонту

Перед монтажем злийте охолоджувальну рідину, очистьте спряжені поверхні та перевірте отвори правої кришки двигуна. Настанова CBS300 передбачає нанесення невеликої кількості моторної оливи на O-подібні кільця й відповідні отвори. У нижній частині помпи встановлюється кільце розміром 7×2 мм, а старе ущільнення кришки замінюється новим. Два напрямні штифти мають залишатися на своїх місцях: вони задають положення кришки до затягування болтів.

Кришка помпи кріпиться трьома болтами M6×45; зазначений для них момент затягування становить 11–13 Н·м. Під зливний болт установлюють нову мідну шайбу. Приводну шестерню монтують коротким боком до корпусу помпи, після чого фіксують стопором. Рівномірне затягування та чисті ущільнювані поверхні зменшують ризик протікання після заповнення системи.

Після складання заповніть систему придатною для мотоцикла охолоджувальною рідиною, видаліть повітряні пробки за процедурою обслуговування конкретної техніки та огляньте з'єднання на двигуні, що працює. Не допускаються протікання навколо корпусу й патрубка, сторонній шум, заїдання приводу або швидке зростання температури. Якщо перегрів залишається, додатково перевіряють рівень рідини, шланги, радіатор, термостат і вільний прохід каналів: заміна помпи усуває несправність лише тоді, коли причиною була сама помпа або її привід.

Коли помпу замінюють

Підставою для діагностики є сліди рідини біля корпусу, відчутний люфт вала, шумне обертання, пошкодження крильчатки чи шестерні та погіршення охолодження. Настанова двигуна прямо пов'язує несправність шестерні або крильчатки помпи з підвищеною температурою циліндра. Для впевненого ремонту спочатку визначте джерело протікання і стан приводу, потім зіставте стару деталь із новою за посадкою, патрубком та кріпленням. Такий порядок допомагає вибрати саме помпу CBS300 для ZS174MN-3 й уникнути повторного розбирання.
