Передній дисковий гальмівний супорт Honda Dio ZX

Передній дисковий гальмівний супорт Honda Dio ZX

Супорт призначений для переднього дискового гальма скутера Honda Dio ZX. Він приймає тиск гальмівної рідини від головного циліндра через шланг і перетворює його на зусилля, що притискає колодки до диска. Завдяки цьому деталь безпосередньо бере участь у сповільненні переднього колеса та має працювати без заїдань, витоків і перекосу колодок. Такий супорт обирають для ремонту штатної дискової системи, коли попередній корпус або гідравлічна частина вже не забезпечують справної роботи гальма.

Заміна може знадобитися після заклинювання поршня, пошкодження посадкових місць, порушення різьби з’єднання, витоку в зоні ущільнень або механічного пошкодження корпуса. Нерівномірне зношення колодок, постійне пригальмовування колеса та слабке повернення механізму також потребують діагностики супорта і суміжних деталей. Перед придбанням варто переконатися, що причина несправності не пов’язана лише зі зношеними колодками, гальмівним диском, шлангом або головним циліндром.

Конструкція та призначення

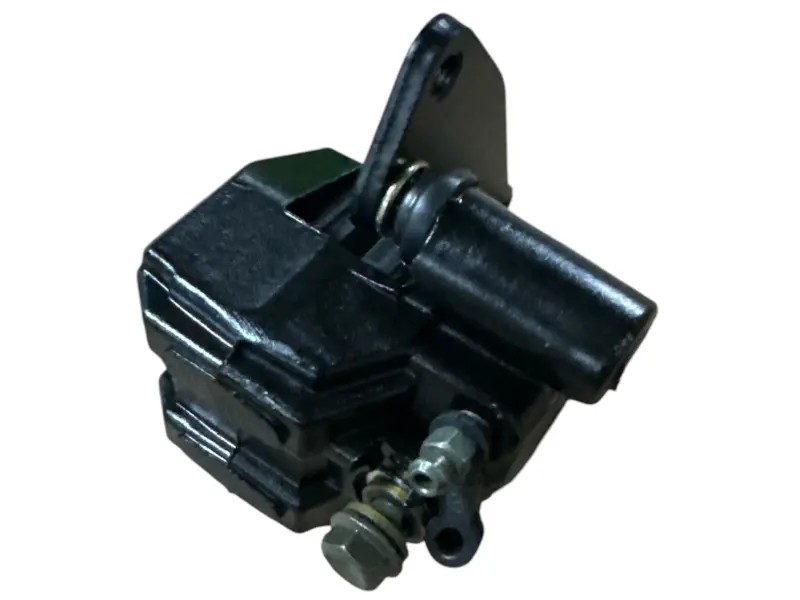

Корпус виконаний у чорному кольорі та має кріпильну частину для встановлення біля переднього гальмівного диска. Конструкція передбачає гідравлічне з’єднання зі шлангом і штуцер для видалення повітря із системи. У справному механізмі тиск рідини переміщує поршень, колодки притискаються до обох боків диска, а після відпускання важеля звільняють його без постійного тертя. Стан напрямних, посадок та ущільнень впливає на рівномірність ходу і повернення.

• Тип деталі: супорт дискового гальма скутера.
• Місце встановлення: переднє колесо.
• Застосування: Honda Dio ZX із переднім дисковим гальмом.
• Основні з’єднання: кріплення до передньої підвіски, приєднання гальмівного шланга та штуцер прокачування.
• Колір корпуса: чорний.

Як перевірити сумісність

Лінійка Honda Dio випускалася в різних виконаннях, тому одного позначення моделі недостатньо для безпомилкового підбору. Спочатку перевірте код рами та переконайтеся, що на скутері встановлене саме переднє дискове гальмо. Потім зіставте старий супорт із новою деталлю за формою і розташуванням кріпильних вушок, відстанню між точками кріплення, положенням корпуса відносно диска, місцем під’єднання шланга та орієнтацією штуцера прокачування.

Додатково порівняйте профіль використовуваних колодок, положення диска у прорізі супорта та вільний простір біля колеса і вилки. Якщо на скутері змінювали вилку, колесо, диск або кріпильний адаптер, підбір потрібно виконувати за фактичною конфігурацією, а не лише за назвою техніки. Супорт має ставати на штатні точки без підпилювання, натягу та зміни положення гальмівного диска.

Монтаж і перевірка після ремонту

До встановлення огляньте гальмівний диск, колодки, шланг, кріплення та головний циліндр. Диск не повинен мати небезпечних пошкоджень, а його зношення перевіряють за сервісними допусками конкретної моделі. Шланг прокладають без перекручування та контакту з колесом або рухомими деталями підвіски. Різьбові з’єднання затягують із моментом, зазначеним у посібнику з ремонту скутера, а робочі поверхні диска й колодок захищають від гальмівної рідини та мастильних матеріалів.

Після під’єднання систему заповнюють відповідною гальмівною рідиною та ретельно видаляють із неї повітря через передбачений штуцер. Потім перевіряють герметичність з’єднань, щільність важеля, вільне обертання колеса при відпущеному гальмі та рівномірне спрацьовування колодок. Першу перевірку виконують на малій швидкості в безпечному місці. У разі витоку, м’якого важеля, постійного тертя або відведення колеса експлуатацію припиняють до усунення причини.

Цей передній супорт підходить для планового відновлення дискового гальма Honda Dio ZX і для ремонту після пошкодження попередньої деталі. Точне зіставлення кріплень, гідравлічного з’єднання та конфігурації колодок до замовлення допомагає встановити деталь без переробок і повернути механізму передбачувану роботу.
