Статор генератора 4T Pitbike/Delta/TTR/ATV 50–250 з комутатором

Статор і комутатор для 4-тактної мототехніки

Комплект призначений для ремонту або переоснащення системи генератора та запалювання на 4-тактних Pitbike, Delta, TTR і ATV із зазначеним діапазоном 50–250 см³. Статор має виконання 1+1 котушка та виведену проводку; окремо передбачений комутатор. Такий набір доречний, коли потрібно замінити не одну ізольовану деталь, а пов’язані компоненти, проте остаточний вибір роблять за конструкцією конкретного двигуна й установленою електрикою.

Призначення та будова

Статор є нерухомою частиною магнето й працює разом із ротором. Під час обертання ротора його магнітне поле взаємодіє з обмотками статора, унаслідок чого утворюється напруга для передбачених схемою функцій мототехніки. Комутатор бере участь у роботі запалювання та обробленні керувального імпульсу. Тому стан обох частин, контактів і проводки впливає на запуск та стабільність роботи двигуна.

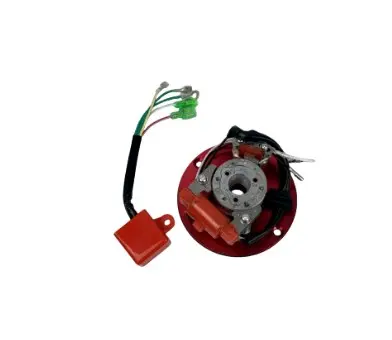

Конструкція містить круглу монтажну пластину з центральним отвором, дві котушки в конфігурації 1+1, джгут виводів з окремими контактами та самостійний прямокутний модуль комутатора. Проводку вже виведено від статора, але форма контактів і спосіб їх під’єднання мають відповідати штатному джгуту конкретної моделі. Позначення діапазону 50–250 см³ описує заявлене застосування й саме по собі не означає однакову посадку на всіх двигунах такого об’єму.

Що перевірити під час вибору

• Тип двигуна: комплект розрахований на 4-тактну мототехніку із сімейств Pitbike, Delta, TTR та ATV.
• Виконання статора: на знятій деталі має відповідати схема 1+1 котушка, а не багатокотушковий варіант.
• Посадкова геометрія: зіставте діаметр основи, центральний отвір, розташування кріпильних точок і висоту деталей відносно ротора.
• Проводка: перевірте кількість виводів, форму контактів, їх призначення та розташування у штатних роз’ємах. Однакові кольори дротів без збігу розпінування не є достатньою ознакою.
• Комутатор: порівняйте корпус роз’єму, кількість контактів і схему під’єднання зі встановленим модулем та проводкою техніки.
• Ротор і кришка: після встановлення деталі не повинні торкатися рухомих частин, а джгут має проходити передбаченим маршрутом.

Коли комплект доречний

Заміну розглядають після діагностики в разі пошкодження обмоток, порушення ізоляції виводів, обриву проводки, дефекту контактів або несправності комутатора. Слабка чи нестабільна іскра, утруднений запуск і нерівна робота можуть мати й інші причини, тому перед розбиранням перевіряють свічку, котушку запалювання, з’єднання, масу та стан штатного джгута. Такий порядок допомагає не міняти справні компоненти й точніше визначити обсяг ремонту.

Рекомендації зі встановлення

Монтаж виконують на знеструмленій техніці за схемою її виробника. Для доступу до статора зазвичай знімають кришку та ротор відповідним інструментом, не пошкоджуючи посадкові поверхні й проводку. Основу закріплюють без перекосу, перевіряють вільне обертання ротора, а виводи прокладають подалі від нагрітих і рухомих деталей. Контакти з’єднують лише за призначенням, після чого контролюють фіксацію джгута та надійність з’єднань.

Після складання спочатку перевіряють відсутність механічного контакту, потім запуск двигуна та стабільність запалювання в усьому доступному діапазоні обертів. Якщо конфігурація старого статора, контакти або під’єднання комутатора відрізняються, встановлювати комплект без перевірки схеми не варто. Точний збіг посадки й розпінування важливіший за загальну назву моделі або заявлений об’єм двигуна.
