Пальчиковий кінцевий вимикач VV

Пальчиковий кінцевий вимикач VV

Компактна електромеханічна деталь призначена для контролю натиснутого та відпущеного положення в електрообладнанні мототехніки. Виступний штовхач приймає зусилля від рухомої деталі, а внутрішній механізм змінює стан контактів. Так формується керувальний сигнал у момент, коли важіль, упор або інший виконавчий механізм доходить до заданої позиції. Конкретне місце застосування визначається конструкцією техніки, тому вимикач добирають за штатною деталлю та схемою під'єднання, а не лише за загальним призначенням.

Конструкція та принцип спрацьовування

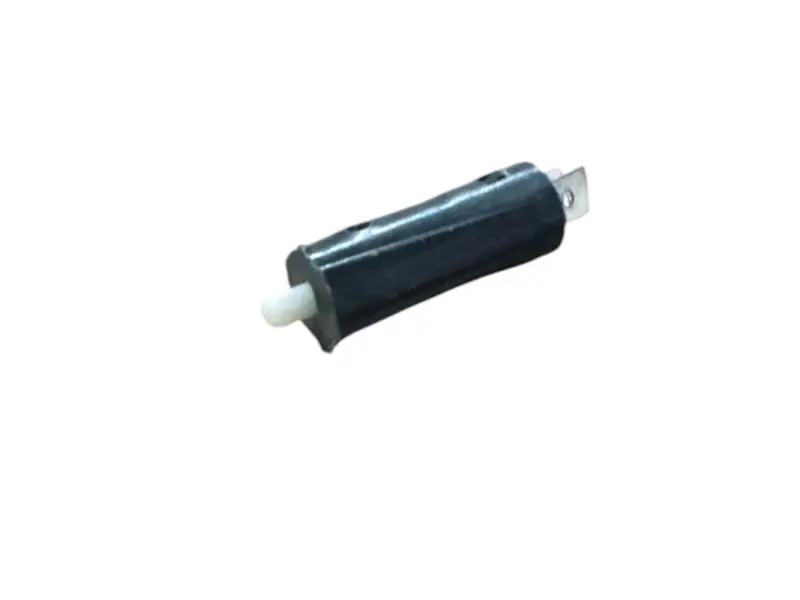

Вимикач виконаний у видовженому чорному корпусі. На одному кінці розташований білий натискний штовхач, на протилежному — пласка металева пластина з отвором. Пальчикове виконання розраховане на пряме механічне натискання: під час переміщення штовхача зусилля передається контактному механізму, а після звільнення вимикач має повертатися у вихідний стан. Така робота дає змогу фіксувати два положення механізму без окремого ручного перемикання.

Логіка під'єднання може відрізнятися: в одній схемі сигнал з'являється під час натискання, в іншій — зникає. До встановлення визначають, який стан потрібен штатній проводці, та перевіряють перемикання контактів тестером. Це запобігає ситуації, коли схожа за формою деталь діє протилежно до потрібного алгоритму. Номінальна напруга, допустимий струм і контактна конфігурація мають відповідати документації конкретної техніки; добирати їх лише за зовнішньою схожістю не можна.

Як правильно дібрати вимикач

Для впевненої заміни зніміть стару деталь і зіставте весь механічний інтерфейс. Значення мають довжина та форма корпусу, посадкове місце, спосіб фіксації, розташування штовхача відносно натискної деталі та напрямок підведення проводів. Окремо порівняйте форму, кількість і розташування виводів. Штовхач у встановленому положенні повинен вільно рухатися вздовж своєї осі, упевнено досягати точки спрацьовування та повністю повертатися після зняття зусилля.

• Корпус і посадка: деталь має розміщуватися у штатному місці без перекосу, перероблення кріплення та контакту із сусідніми частинами.
• Привід: натискна частина повинна діяти на штовхач прямо, без бічного тиску та заклинювання.
• Хід: механізм має надійно перемикати контакти, але не втискати штовхач до жорсткого упору.
• Під'єднання: тип виводів і логіка спрацьовування мають збігатися зі штатною проводкою.
• Положення проводів: після монтажу проводка не повинна натягувати вимикач або заважати руху сполучених деталей.

Встановлення та перевірка

Роботу починають за вимкненого живлення техніки. Перед від'єднанням старого вимикача фіксують розташування проводів, потім очищають посадкове місце та перевіряють, чи не пошкоджений роз'єм. Нову деталь установлюють у тому самому напрямку, забезпечуючи співвісність штовхача з натискною частиною. Корпус закріплюють без деформації, а з'єднання виконують так, щоб контакт не послаблювався від вібрації та провід не зазнавав натягу.

Спочатку механізм кілька разів переміщують вручну. Штовхач повинен натискатися плавно, без перекосу, і повертатися після кожного циклу. Потім тестером перевіряють зміну стану контактів у вільному та натиснутому положеннях. Після під'єднання контролюють фактичну реакцію обладнання в усьому діапазоні руху: сигнал має змінюватися в потрібній точці, не зникати під час легкого ворушіння проводу та не залишатися активним після відпускання.

Коли потрібна заміна

Перевірка вимикача потрібна, якщо пов'язаний сигнал перестав реагувати на рух механізму, з'являється через раз, потребує надмірного натискання або зберігається після повернення деталі. Підставою для заміни також є штовхач, що заїдає, пошкодження корпусу, послаблений металевий вивід або нестабільний результат вимірювання тестером. Перед заміною виключають обрив проводу, забруднення роз'єму та неправильне регулювання натискної частини. Пальчиковий кінцевий вимикач VV підходить для ремонту лише за повного збігу механічної посадки, під'єднання та потрібної логіки спрацьовування.
