Котушка запалювання для інверторного бензогенератора 1,8/2,0 кВт AMG-2

Котушка запалювання для інверторного бензогенератора 1,8/2,0 кВт AMG-2

Котушка призначена для системи запалювання інверторних бензогенераторів класу 1,8 та 2,0 кВт. Вона взаємодіє з маховиком двигуна й бере участь у створенні імпульсу, потрібного для появи іскри на свічці. Коли магніти маховика, що обертається, проходять біля осердя котушки, система формує іскру у відповідний момент циклу двигуна. Справна робота цієї деталі необхідна для запуску бензинового мотора та займання паливоповітряної суміші під час його подальшої роботи.

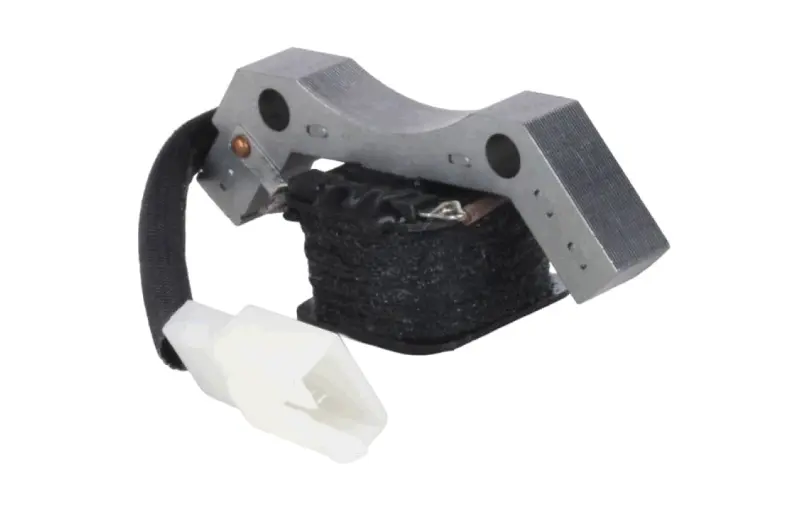

Конструкція складається з дугоподібного набірного осердя з двома монтажними отворами, корпусу обмотки та проводу з білим роз’ємом. Таке виконання визначає положення деталі відносно маховика і спосіб під’єднання, тому під час підбору важливі не лише зазначені 1,8/2,0 кВт. Генератори одного потужнісного класу можуть мати різні двигуни, кріплення та конфігурацію проводки. Котушку варто обирати як заміну деталі з відповідною геометрією та підключенням.

Що перевірити перед вибором

Порівняйте нову котушку з демонтованою деталлю та посадковим місцем на двигуні. Основні точки перевірки:

• Призначення: установлення на інверторний бензогенератор відповідного потужнісного класу.
• Кріплення: кількість, положення та відстань між двома монтажними отворами мають відповідати двигуну.
• Форма осердя: дуга й активна зона повинні правильно розташовуватися відносно обода маховика.
• Підключення: перевірте форму роз’єму, кількість контактів, напрямок виходу проводу та його доступну довжину.
• Габарити: корпус не повинен заважати маховику, кожуху охолодження та сусіднім деталям генератора.

Позначення потужності допомагає звузити пошук, але не замінює перевірку двигуна й конструкції старої котушки. Якщо кріплення, осердя або роз’єм відрізняються, установлювати деталь лише за збігом потужності не слід.

Коли перевіряють котушку запалювання

Підставою для діагностики можуть бути відсутність іскри, ускладнений запуск, раптова зупинка прогрітого двигуна або перебої, пов’язані із запалюванням. Ці ознаки не вказують винятково на котушку. Перед заміною перевіряють свічку, свічковий наконечник, проводи, роз’єми та лінію зупинки двигуна. Для діагностики застосовують призначений для малих бензинових двигунів іскровий тестер і порядок перевірки із сервісної документації генератора.

Слабка іскра може не запалювати стиснену суміш, однак справна котушка за наявності тих самих симптомів означає, що причину потрібно шукати в інших компонентах запалювання, паливній системі або механічній частині двигуна. Такий підхід дає змогу не замінювати справну деталь без потреби.

Установлення та регулювання

Роботи виконують на зупиненому й охололому генераторі, попередньо від’єднавши провід свічки. Перед демонтажем зручно зафіксувати положення роз’єму та маршрут проводки. Нову котушку спочатку закріплюють без остаточного затягування, а потім виставляють повітряний проміжок між осердям і маховиком.

• Значення проміжку беруть із настанови саме до встановленого двигуна: універсальне значення для всіх генераторів застосовувати не можна.
• Після регулювання кріплення рівномірно затягують, зберігаючи однакову відстань уздовж активної зони осердя.
• Маховик прокручують вручну та переконуються, що він ніде не торкається котушки.
• Провід прокладають штатним маршрутом, не допускаючи натягування, затискання та контакту з рухомими або сильно нагрітими деталями.
• Роз’єм з’єднують до повної посадки, а зняті кожухи встановлюють на місце до пробного запуску.

Основні характеристики

• Тип деталі: котушка запалювання.
• Застосування: інверторний бензогенератор.
• Потужнісний клас генератора: 1,8/2,0 кВт.
• Виконання: дугоподібне осердя, два монтажні отвори, провід із роз’ємом.

Ця котушка підходить для ремонту генератора за умови повного збігу посадкового місця та підключення. Уважне порівняння зі старою деталлю до розбирання обладнання допомагає правильно підібрати запчастину й установити її без перероблення кріплення або проводки.
