Кришка шестерні електростартера 4T CG 200

Кришка шестерні електростартера 4T CG 200

Деталь закриває зону шестерні електростартера в чотиритактному двигуні сімейства CG 200. Вона потрібна для відновлення штатного компонування пускового механізму після пошкодження або втрати попередньої кришки. Закрита порожнина менше піддається потраплянню дорожнього пилу та випадковому контакту з розташованими всередині деталями, а двигун після ремонту має завершений зовнішній вигляд.

Призначення та конструкція

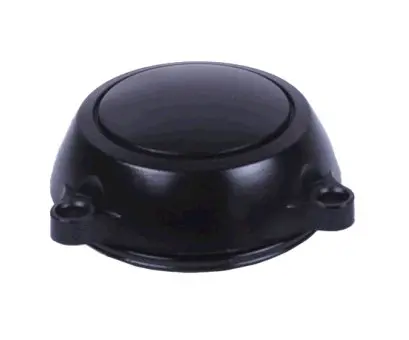

Електростартер розкручує двигун через приводну шестерню, а ця кришка утворює зовнішню частину її кожуха. Корпус має чорний колір, куполоподібну форму та два розташовані з боків кріпильні вушка з отворами. Така конфігурація розрахована на відповідне посадкове місце двигуна CG 200. Кришка належить саме до деталей кожуха стартової шестерні: вона не замінює електростартер, шестерні приводу чи велику бічну кришку картера.

Заміна актуальна, якщо попередня деталь тріснула, отримала скол, деформувалася після удару або перестала надійно триматися через пошкоджене кріпильне вушко. Її також варто замінити, коли на внутрішньому боці старої кришки є сліди контакту з обертовими деталями. У такому разі до складання необхідно перевірити положення шестерні та пов’язаних компонентів, щоб нова кришка не торкалася їх під час запуску.

Як перевірити сумісність

Позначення CG 200 — основний орієнтир, однак самого робочого об’єму двигуна для підбору недостатньо. У різних виконань 200-кубових моторів можуть відрізнятися контур посадки та розташування кріплень. Порівняйте стару й нову кришки за загальною формою, кількістю та положенням двох отворів, обрисом прилеглого краю, висотою купола і вільним простором із внутрішнього боку. Кріпильні вушка мають збігатися з різьбовими точками без зміщення, а корпус — ставати на місце без перекосу та примусового натягування.

Якщо старої кришки немає, перевірте тип двигуна та саме місце встановлення. Для правильного вибору потрібні двигун 4T CG 200, кожух шестерні електростартера з двома бічними точками кріплення та відповідний куполоподібний профіль. Не підбирайте деталь лише за схожим чорним кольором: близькі за виглядом кришки для інших сімейств двигунів можуть мати інший діаметр, глибину або міжосьове розташування отворів.

Підготовка та встановлення

Перед монтажем очистьте спряжену поверхню та кріпильні точки від піску, старих відкладень і залишків попереднього ущільнення, не пошкоджуючи площину корпуса двигуна. Огляньте різьбу, болти й краї посадкового місця. Усередині не повинно залишатися частинок, здатних потрапити до шестерні. Окремо переконайтеся, що привід стартера складений правильно, шестерня обертається без перешкод, а сусідні деталі не виступають за допустимий контур встановлення кришки.

Кришку встановлюють рівно, суміщаючи обидва вушка з кріпильними точками. Болти спочатку наживляють вручну, потім підтягують почергово, щоб не перекосити корпус і не створити зайвого навантаження на вушка. Зусилля затягування визначають за сервісними даними конкретного двигуна. Якщо конструкцією передбачено окреме ущільнення, його тип і стан перевіряють за знятою деталлю та посадковим місцем; наявність такого ущільнення в наборі з кришкою заздалегідь не передбачається.

Короткі характеристики

• Тип деталі: кришка шестерні електростартера.
• Призначення: закриття пускового механізму двигуна.
• Сумісність за позначенням: чотиритактний двигун CG 200.
• Конфігурація: куполоподібний корпус із двома кріпильними вушками.
• Колір: чорний.

Ця кришка призначена для ремонту, коли привід стартера справний, а замінити потрібно його зовнішній кожух. Точний збіг посадкового контуру й кріплень важливіший за загальну схожість деталі: перевірка геометрії до монтажу допомагає скласти механізм без перекосу, контакту із шестернею та пошкодження кріпильних місць.
