Датчик температури охолоджувальної рідини AMG для 4T CB300 (ZS174MN-5)

Датчик температури охолоджувальної рідини AMG для 4T CB300 (ZS174MN-5)

Деталь призначена для контролю температури охолоджувальної рідини в чотиритактному двигуні CB300 з позначенням ZS174MN-5. Чутлива частина перебуває в зоні циркуляції рідини, а отриманий сигнал надходить до покажчика температури або електронного блока — конкретний приймач залежить від схеми мотоцикла. Справний датчик надає системі штатну інформацію про тепловий стан мотора, тому водій може контролювати прогрів і вчасно помітити незвичну зміну показників.

Конструкція та призначення

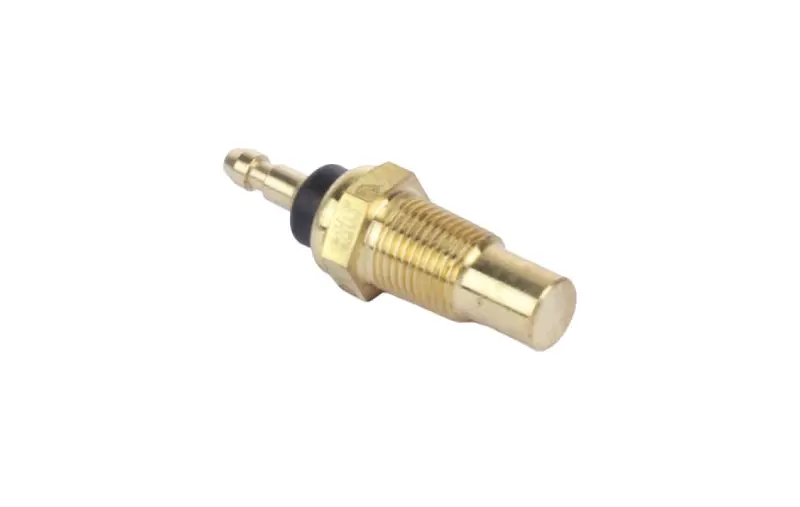

Корпус має різьбове виконання й шестигранну монтажну частину. Зовні розташований один штирьовий електричний контакт, а з протилежного боку — чутливий наконечник. Таке компонування розраховане на встановлення безпосередньо в передбачене двигуном посадкове місце: різьба утримує деталь, шестигранник дає змогу працювати інструментом, а наконечник сприймає температуру середовища. Датчик формує температурний сигнал і не замінює термостат, покажчик, проводку чи інші компоненти системи охолодження.

Під час нагрівання рідини електрична характеристика датчика змінюється, а підключена схема інтерпретує цю зміну як значення температури. Отже, для правильної роботи потрібні не лише відповідна різьба та форма корпуса, а й сумісність електричної характеристики зі штатною схемою. Зовні подібна деталь від іншого двигуна може вкручуватися в отвір, проте цього недостатньо, щоб отримати правильні показники.

Що звірити під час вибору

• Двигун: основний орієнтир — повне позначення ZS174MN-5 і виконання 4T CB300. Індексу мотоцикла або приблизного робочого об’єму недостатньо для точного добору.
• Різьбова частина: порівняйте діаметр, крок, довжину та форму посадкової зони зі знятим датчиком. Ці параметри мають збігатися без перехідників і механічного доопрацювання.
• Підключення: перевірте один зовнішній штирьовий контакт, відповідну клему проводки та спосіб її фіксації. Контакт має приєднуватися штатно, без натягу проводу.
• Габарити корпуса: зіставте довжину чутливого наконечника, висоту шестигранної частини та доступ інструмента в місці встановлення.
• Схема мотоцикла: уточніть, куди надходить сигнал — до приладового покажчика чи електронного блока. Датчик добирають під фактичну конфігурацію техніки.

Коли потрібні перевірка та заміна

Підставою для діагностики є нестабільні або очевидно неправильні показники температури, зникнення сигналу, повідомлення про температурну помилку, пошкодження корпуса чи контактного виводу. Перед заміною перевіряють стан клеми й проводки, надійність з’єднання, рівень охолоджувальної рідини та відсутність витоків. Це допомагає відрізнити несправність самого датчика від поганого контакту або проблеми в системі охолодження.

Монтаж виконують на охололому двигуні. Ділянку навколо деталі очищають до викручування, щоб забруднення не потрапило в посадковий отвір. Новий датчик спочатку обережно наживляють рукою: різьба має йти рівно, без перекосу та примусового зусилля. Спосіб ущільнення й момент затягування визначають за сервісними даними двигуна, адже надмірне зусилля може пошкодити корпус або посадкове місце. Після підключення відновлюють потрібний рівень рідини, видаляють повітря в порядку, передбаченому для конкретного мотоцикла, потім перевіряють герметичність місця монтажу та контролюють показники під час прогрівання.

Ця позиція підходить для ремонту температурного контролю на двигуні ZS174MN-5, коли підтверджені конфігурація 4T CB300, різьбове посадкове місце та одноконтактне підключення. Ретельна звірка до розбирання зменшує ризик повторного монтажу й допомагає відразу дібрати деталь під фактичне виконання мотоцикла.
