Комплект клапанних пружин CB300 (ZS174MN-5) AMG

Комплект клапанних пружин CB300 (ZS174MN-5) AMG

Призначений для ремонту чотириклапанної головки циліндра двигуна з позначенням ZS174MN-5. У наборі зібрані деталі, які встановлюються навколо стрижнів клапанів: пружини повертають клапани в закрите положення, верхні тарілки та сухарі фіксують пружини, нижні опори забезпечують їх правильну посадку, а маслознімні ковпачки обмежують надходження мастила вздовж напрямних. Комплект підходить для обслуговування пружинного кріплення й ущільнень клапанів; самі впускні та випускні клапани до нього не входять.

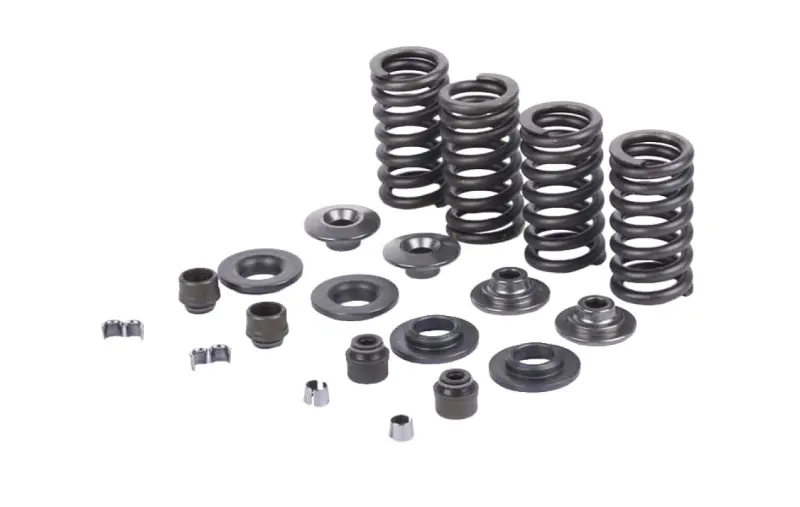

Склад комплекту

• 4 клапанні пружини — по одній для кожного клапана чотириклапанної головки.
• 4 верхні тарілки — утримують пружини з боку кінців стрижнів клапанів.
• 4 нижні опори — слугують посадочними деталями пружин у головці циліндра.
• 4 маслознімні ковпачки — встановлюються на напрямні клапанів.
• 4 пари сухарів — фіксують верхні тарілки в кільцевих канавках стрижнів клапанів.

Спільна робота цих деталей дає змогу пружині надійно розміщуватися між нижньою опорою та верхньою тарілкою. Після відкриття клапана пружина повертає його до сідла, а сухарі не дозволяють тарілці зміститися зі стрижня. Маслознімний ковпачок діє окремо від пружини: він дозує мастило в зоні напрямної та перешкоджає його надмірному потраплянню вздовж стрижня до камери згоряння. Тому під час ремонту потрібно оцінювати стан усіх сполучених деталей, а не лише пружин.

Коли комплект застосовують під час ремонту

Набір використовують при розбиранні та відновленні головки циліндра, якщо пружини втратили потрібну вільну довжину, деформувалися або були пошкоджені, а також у разі зношення тарілок, опор, сухарів чи ущільнень клапанів. Підставою для заміни має бути діагностика демонтованих деталей і порівняння їхнього стану із сервісними допусками двигуна. Одночасне обслуговування чотирьох клапанних позицій допомагає не залишати в головці старі кріпильні та ущільнювальні деталі поряд із новими компонентами.

Як перевірити сумісність

Головний орієнтир при доборі — повне позначення двигуна ZS174MN-5. Назви мотоцикла або класу CB300 недостатньо: у техніці близького об’єму використовуються різні сімейства моторів і головки циліндра, що відрізняються. Перед замовленням зіставте конфігурацію ГБЦ, кількість клапанів, форму верхніх тарілок і нижніх опор, конструкцію сухарів, посадку ковпачків та розміри демонтованих пружин. Якщо ремонтована головка має інше компонування або належить до іншої модифікації двигуна, цей набір не слід вибирати без додаткової перевірки.

Заздалегідь визначте й обсяг ремонту. До комплекту не входять клапани, напрямні, сідла, коромисла, розподільний вал і деталі приводу газорозподілу. Якщо виявлено погнуті стрижні, пошкоджені робочі фаски, надмірний люфт у напрямних або дефекти сідел, самих пружин і кріпильних деталей буде недостатньо. Такий підхід дає змогу зібрати головку зі справних компонентів і не розбирати її повторно через пропущене зношення.

Установлення та контроль після складання

Монтаж виконують на очищеній головці циліндра після перевірки клапанів, напрямних і сідел. Спочатку встановлюють нижню опору та маслознімний ковпачок, потім змащений стрижень клапана вводять у напрямну. Далі монтують пружину й верхню тарілку. Пружину стискають спеціальним пристроєм лише настільки, щоб установити сухарі в кільцеву канавку стрижня: надмірне стискання може деформувати пружину. Обидві половини кожного сухаря мають правильно ввійти в канавку та рівномірно утримуватися тарілкою.

Після зняття пристрою перевіряють посадку тарілок і сухарів на всіх чотирьох клапанах. Зібрану головку контролюють на герметичність, а після остаточного встановлення перевіряють і регулюють клапанні проміжки за сервісними даними конкретного двигуна. Комплект розрахований на ремонт із розбиранням ГБЦ, тому для монтажу потрібні відповідний інструмент і дотримання послідовності складання.
