Колінвал 4T CB250 AMG-2

Колінвал 4T CB250 AMG-2

Колінчастий вал призначений для ремонту чотиритактного мотоциклетного двигуна сімейства CB250. Він приймає зусилля від поршня через шатун, перетворює зворотно-поступальний рух на обертання та передає крутний момент іншим механізмам двигуна. Від стану цієї деталі залежать рівномірність обертання, правильна робота кривошипно-шатунного механізму та відсутність критичного люфту в з’єднанні із шатуном.

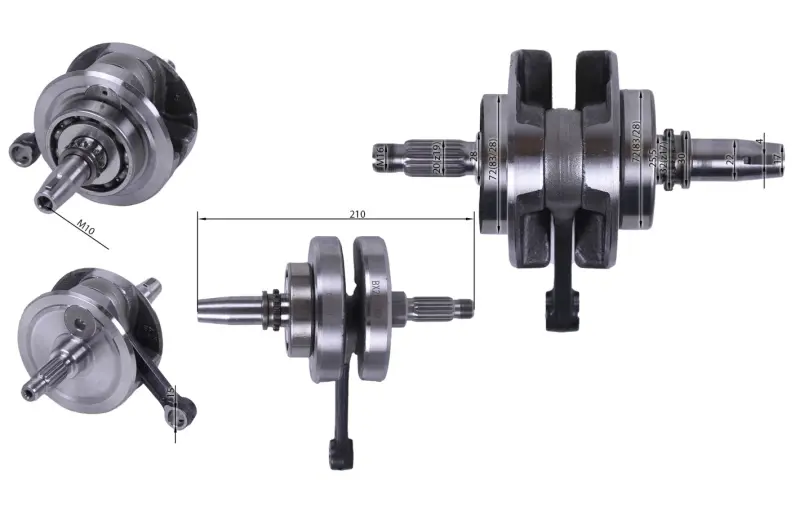

Деталь виконана в зборі із шатуном. Конструкція включає дві щоки з противагами, шатун, опорні ділянки та різні за формою кінці вала для сполучення із суміжними деталями двигуна. Загальна довжина становить 210 мм, на одному з різьбових кінців зазначена різьба M10. Ці параметри корисні для порівняння з демонтованою деталлю, проте не замінюють перевірку всіх посадок і конфігурації конкретного мотора.

Коли потрібна заміна

Колінвал перевіряють у разі появи стуку в нижній частині двигуна, помітного радіального люфту шатуна, пошкодження шийок або посадкових поверхонь, заклинювання підшипників, деформації кінців вала чи виявлення металевих частинок в оливі. Підставою для дефектування також є наслідки нестачі мастила, перегрівання або руйнування поршневої групи. Остаточне рішення щодо заміни приймають після розбирання та вимірювання сполучених деталей.

Що порівняти перед замовленням

• Позначення двигуна: належність до сімейства CB250 і чотиритактне виконання мають збігатися.
• Модифікацію картера: серед двигунів зі спільним позначенням CB250 трапляються різні версії, тому самого збігу за об’ємом недостатньо.
• Габарит: зіставте довжину 210 мм із початковим колінвалом.
• Різьбові ділянки: перевірте бік розташування, довжину й діаметр; для цієї деталі зазначений розмір M10 без уточнення кроку різьби.
• Кінці вала: порівняйте форму конусів, шліців, проточок і ділянок під кріплення.
• Посадкові поверхні: мають збігатися діаметри та розташування місць під підшипники, сальники, шестерні й суміжні механізми.
• Шатунну частину: звірте довжину шатуна, ширину його головок і сполучення з поршневим пальцем за старою деталлю або технічними даними двигуна.
• Балансирний механізм: заздалегідь визначте виконання свого CB250 і конфігурацію його приводу, адже колінвали різних версій не варто вважати взаємозамінними без перевірки.

Підготовка та встановлення

Заміна колінвала потребує розбирання двигуна й роз’єднання половин картера. Перед складанням очищають внутрішні порожнини та мастильні канали, перевіряють картер, підшипники, сальники, привод газорозподільного механізму, деталі масляного насоса і сполучені шестерні. Зношені компоненти поруч із новим валом можуть спричинити люфт, шум або повторне пошкодження після ремонту.

Вал установлюють без ударного навантаження на щоки та кінці, контролюючи правильну посадку підшипників, вільне обертання й осьовий проміжок відповідно до документації конкретного двигуна. Кріплення затягують із передбаченим виробником моментом, а фази газорозподілу виставляють за штатними мітками. До першого запуску складений механізм кілька разів прокручують вручну, щоб виключити заїдання. Після запуску контролюють сторонні звуки, герметичність картера та рівень оливи, а режим початкової експлуатації обирають з урахуванням виконаного ремонту.

Колінвал AMG-2 підходить для обслуговування CB250 лише після точної звірки виконання. Порівняння розмірів, посадок і форми обох кінців зі знятою деталлю допомагає уникнути помилки між зовні подібними версіями та підготувати інші потрібні компоненти до початку складання.
