Фланець термостата під патрубок AMG для CB300 (ZS174MN-5)

Фланець термостата AMG для CB300 (ZS174MN-5)

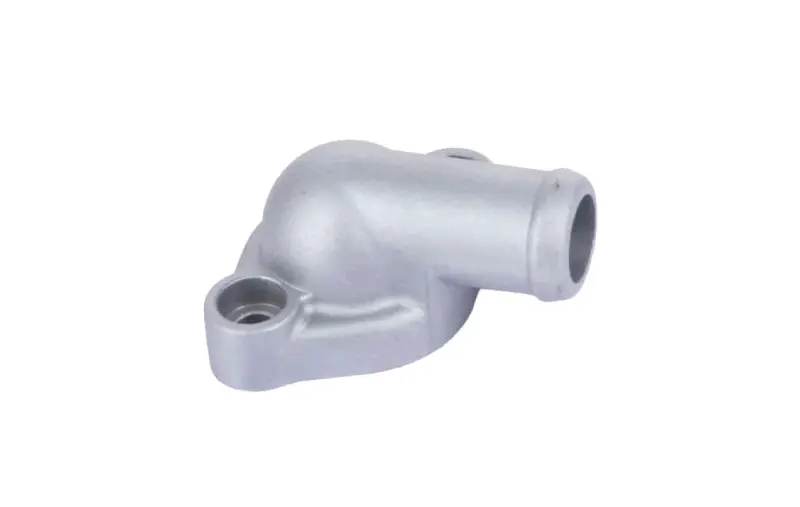

Деталь призначена для з’єднання зони термостата з патрубком системи рідинного охолодження двигуна. Фланцева частина встановлюється на відповідну площину, а кутовий вихід слугує посадковим місцем для шланга. Таке виконання дає змогу спрямувати потік охолоджувальної рідини до патрубка та зберегти компактне розташування з’єднання біля двигуна. Це саме фланець із виходом під патрубок: він не замінює сам термостат і не регулює температуру.

Призначення в системі охолодження

Двигун ZS174MN-5 має рідинне охолодження, тому герметичність кожного стику впливає на збереження рівня охолоджувальної рідини та нормальну циркуляцію в контурі. Термостат відкриває і перекриває потік залежно від температури, а фланець утримує з’єднання з боку патрубка та формує канал для рідини. Справна посадкова площина, відповідне ущільнення і надійно зафіксований шланг потрібні, щоб у місці встановлення не виникали підтікання.

Конструкція деталі включає основу з точками кріплення та вигнутий циліндричний вихід із буртиком під патрубок. Під час заміни потрібно зберегти передбачений напрямок шланга: неправильний кут або інша довжина виходу можуть спричинити натяг, перегин чи контакт патрубка із сусідніми деталями. Тому загальної форми «для 300-кубового двигуна» недостатньо — фланець добирають за конкретним виконанням мотора та геометрією демонтованої деталі.

Коли потрібна заміна

Перевірити фланець варто за наявності слідів охолоджувальної рідини біля термостата, пошкодження посадкової площини, тріщини корпусу, деформації зони кріплення або ненадійної посадки патрубка. Перед заміною слід оглянути й суміжні деталі: шланг не повинен мати розривів і затверділих країв, хомут має обтискати його рівномірно, а ущільнення — відповідати посадковому місцю. Якщо причина витоку міститься у патрубку, хомуті чи ущільненні, встановлення нового фланця без усунення цієї причини не відновить герметичність.

Як правильно підібрати

Основний орієнтир для цієї позиції — позначення двигуна ZS174MN-5 у поєднанні з назвою CB300. Проте позначення CB300 використовують у торгових назвах різних моторних серій, тому вибирати лише за об’ємом або написом CB300 не можна. До замовлення порівняйте з демонтованою деталлю контур основи, кількість і розташування кріпильних отворів, відстань між ними, напрямок виходу, його довжину та посадковий діаметр патрубка. Окремо перевірте форму місця під термостат і ущільнення. Такі звірки особливо важливі після заміни двигуна або ремонту з використанням деталей іншої модифікації.

Встановлення і контроль після ремонту

Роботи виконують на охололому двигуні після зниження рівня охолоджувальної рідини нижче місця розбирання. Відповідну поверхню очищають від залишків старого ущільнення та забруднень, не пошкоджуючи площину. Фланець встановлюють без перекосу, кріплення затягують рівномірно з моментом, передбаченим сервісною документацією двигуна. Патрубок має сісти на вихід без надмірного розтягування і скручування, а хомут — розташовуватися у штатній зоні обтиску.

Після складання контур заповнюють рідиною, рекомендованою для конкретного мотоцикла, та видаляють із нього повітря за процедурою виробника техніки. Потім з’єднання перевіряють спочатку на холодному моторі, а після прогрівання — повторно, приділяючи увагу стику основи та місцю посадки шланга. Такий порядок допомагає одразу виявити нещільність і переконатися, що патрубок не зміщується під час нагрівання та вібрації.

Короткі характеристики

• Тип: фланець термостата з виходом під патрубок.
• Призначення: з’єднання зони термостата з патрубком охолодження.
• Виконання двигуна: CB300, позначення ZS174MN-5.
• Бренд: AMG.
• Конструкція: кутовий циліндричний вихід і фланцеве кріплення.
