Проміжна шестерня електростартера 4T CB-250 AMG

Проміжна шестерня електростартера 4T CB-250 AMG

Деталь призначена для стартерного приводу чотиритактного двигуна сімейства CB-250. Вона займає проміжне положення між ведучими та веденими деталями пускового механізму й передає обертання від електростартера під час запуску двигуна. Така шестерня потрібна під час ремонту приводу, коли зношена деталь уже не забезпечує стабільного зачеплення. Це окрема частина механізму стартера, тому під час замовлення її потрібно зіставляти саме зі знятою шестернею, а не орієнтуватися лише на робочий об’єм мотоцикла.

Конструкція та роль під час запуску

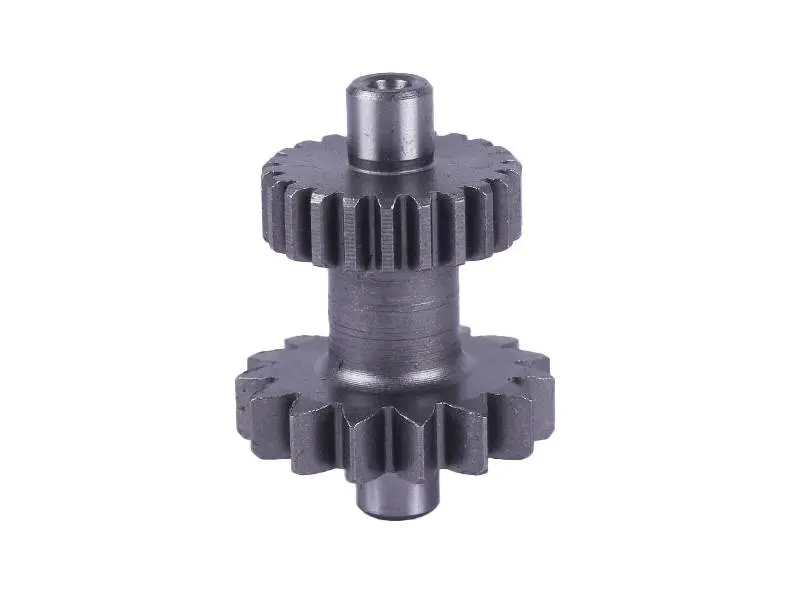

Шестерня виконана як компактна двоярусна деталь: два зубчасті вінці розташовані на спільній осі, а по краях передбачені циліндричні опорні ділянки. Така конфігурація дає змогу включити її до редукторного ряду електростартера та передавати рух між сусідніми шестернями. Під час звичайної роботи вона задіяна безпосередньо в момент електричного пуску. Стан зубців, посадкових поверхонь і опор впливає на рівномірність зачеплення та відсутність ривків у приводі.

Підставою для перевірки є сколи або помітне спрацювання зубців, прокручування електростартера без нормального провертання двигуна, періодичний зрив зачеплення, тріск чи інший сторонній звук після натискання кнопки запуску. Кожна з цих ознак може бути пов’язана й з іншими деталями пускового механізму, тому перед заміною оглядають увесь спряжений ряд: сусідні шестерні, їхні опори та посадкові місця. Установлення нової деталі поруч із пошкодженою парою не усуває першопричину й може призвести до повторного спрацювання.

Що перевірити перед замовленням

• Тип двигуна. Призначення позиції — чотиритактний CB-250; позначення моделі мотоцикла саме по собі не підтверджує однакову будову двигуна.
• Форма деталі. Зіставте кількість зубців на кожному вінці, їхні зовнішні діаметри, ширину та взаємне розташування.
• Посадкові ділянки. Перевірте діаметри верхньої та нижньої опор, загальну висоту й положення ступенів корпусу.
• Схема стартера. Переконайтеся, що потрібна саме проміжна двовінцева шестерня, а не ведуча шестерня, обгінна муфта чи повний комплект приводу.
• Стан спряжених деталей. Зубці відповідної пари повинні мати правильний профіль без сколів, задирок і вираженого однобічного спрацювання.

Для надійного добору покладіть зняту шестерню поруч із новою та порівняйте всі посадкові розміри, кількість зубців обох вінців і загальну геометрію. Це особливо актуально для техніки CB-250 різних років випуску та складань: однакове позначення об’єму не виключає відмінностей у стартерному механізмі. Якщо стара деталь зруйнована, параметри слід звіряти за вцілілими частинами та за виконанням двигуна.

Установлення та перевірка після ремонту

Перед монтажем очистьте місце встановлення від частинок спрацювання й залишків забрудненого мастила, перевірте вільний стан опор і відсутність пошкоджень на сусідніх зубцях. Шестерня має встановлюватися без ударного запресовування, перекосу та примусового зведення зубців. Мастильний матеріал і його кількість добирають за вимогами обслуговування конкретного двигуна: надлишок або невідповідний склад так само небажані, як робота забрудненого механізму.

Після складання спочатку проконтролюйте вільне переміщення та правильне зачеплення деталей, а потім виконайте коротку пробу запуску. Рівний звук без тріску, заклинювання й повторного прокручування допомагає оцінити результат ремонту. Проміжна шестерня AMG для 4T CB-250 підходить для планового відновлення стартерного приводу, коли конструкція, зубчасті вінці та посадкові ділянки збігаються зі штатною деталлю.
