Статор генератора AMG 4T CG150/200

Статор генератора AMG для 4T CG150/200

Деталь призначена для генераторної системи чотиритактних мотоциклетних двигунів сімейства CG150 та CG200. Нерухомий статор розміщується всередині ротора магнето: під час роботи двигуна магнітне поле ротора перетинає обмотки, у яких утворюється змінна напруга. Далі вона використовується електрообладнанням мотоцикла відповідно до штатної схеми конкретної моделі. Справність статора впливає на роботу системи заряджання, освітлення та пов'язаних із генератором компонентів запалювання.

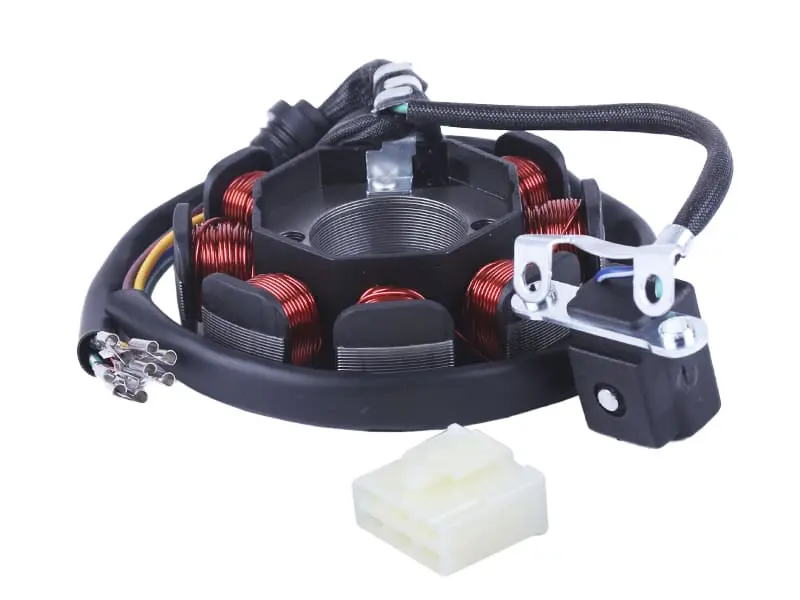

Конструкція містить круглу основу з вісьмома обмотаними полюсами, центральним отвором, проводовим джгутом і датчиком на окремому кронштейні. Для під'єднання передбачені пластикова колодка та група окремих клем. Таке виконання потребує точного збігу не лише за позначенням двигуна, а й за геометрією посадки, розташуванням датчика та конфігурацією проводів.

Що перевірити під час добору

Позначення CG150 або CG200 вказує на цільове сімейство двигунів, проте в межах однієї серії застосовуються різні варіанти генераторів. Перед замовленням зіставте нову деталь зі знятим статором за такими ознаками:

• зовнішнім і внутрішнім діаметром основи, а також глибиною її встановлення під ротором;
• кількістю, розташуванням і міжцентровою відстанню кріпильних отворів;
• кількістю та компонуванням обмотаних полюсів;
• формою кронштейна датчика, його положенням відносно основи та ротора;
• кількістю проводів, довжиною джгута й місцем його виходу з кришки двигуна;
• формою роз'єму, кількістю контактів і типом окремих клем;
• схемою з'єднання генератора, регулятора-випрямляча та компонентів запалювання.

Колір проводів допомагає орієнтуватися, але не замінює перевірку розпінування за електросхемою мотоцикла. Не варто обирати статор лише за робочим об'ємом двигуна або зовнішньою подібністю: невідповідність посадки, положення датчика чи роз'ємів не дасть правильно встановити та під'єднати деталь.

Установлення та перевірка

Перед монтажем оглядають ротор, посадкову поверхню, кріплення, ущільнення кришки та ділянку проводки до основного джгута. Сліди торкання ротора, пошкоджені магніти, забруднення посадки або затиснуті проводи потрібно усунути до складання. Статор закріплюють штатними гвинтами з моментом, зазначеним у настанові для конкретного двигуна. Джгут прокладають передбаченим маршрутом, не допускаючи контакту з ротором, гострими крайками та нагрітими деталями. Зазор і положення датчика виставляють за сервісними даними моделі.

Коли потрібна заміна

Підставою для діагностики можуть бути відсутність або нестабільність зарядної напруги, перебої запалювання, пошкодження ізоляції джгута, потемнілі обмотки чи обірвані проводи. Ці ознаки не завжди свідчать про несправність самого статора: подібні прояви спричиняють погані контакти, порушення маси, несправний регулятор-випрямляч, акумулятор, ротор або інші компоненти запалювання. Рішення про заміну приймають після перевірки з'єднань і вимірювання опору обмоток, ізоляції та вихідної напруги за нормативами конкретного мотоцикла.

Після складання перевіряють вільне обертання ротора, надійність роз'ємів, запуск двигуна та параметри генераторної системи на передбачених режимах. Правильне зіставлення посадки й проводки дає змогу використовувати статор AMG під час ремонту відповідних чотиритактних двигунів CG150/CG200 без перероблення штатного під'єднання.
