Вал шестерні стартерного механізму 4T CG150/200 AMG

Вал шестерні стартерного механізму 4T CG150/200 AMG

Призначений для стартера чотиритактних бензинових двигунів сімейства CG150/200. Деталь працює разом із шестернями запуску: задає шестерні опорне положення та допомагає зберігати правильне взаємне розташування деталей під час передавання обертання до колінчастого вала. Такий вал потрібен під час ремонту механізму, коли штатна опора зношена, має пошкоджену різьбу або вже не забезпечує належну посадку шестерні.

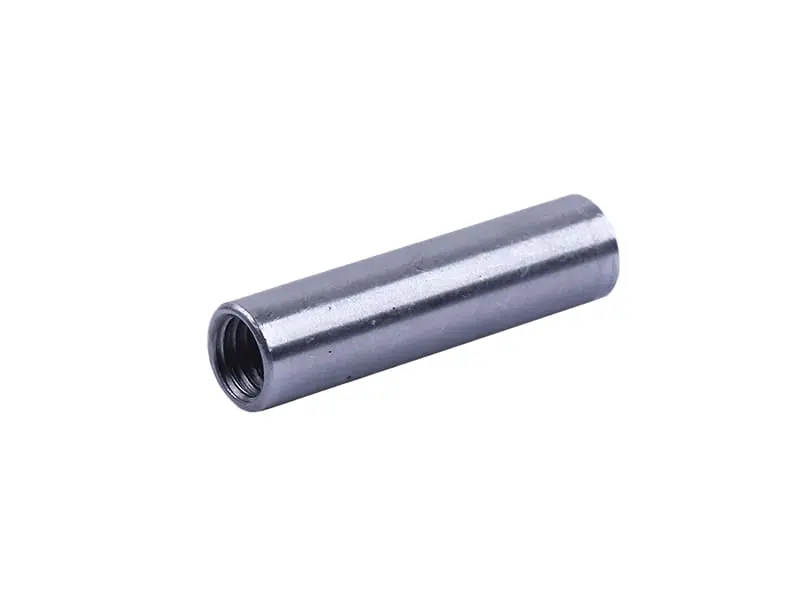

Номінальна довжина деталі становить 46 мм, діаметр — 10 мм. Вал має форму гладкої циліндричної втулки; на одному торці передбачена внутрішня різьба. Проста зовнішня форма потребує точного збігу з посадковим місцем: навіть невелика розбіжність за довжиною, діаметром чи параметрами різьби може змінити положення шестерні та завадити правильному складанню.

Роль деталі в механізмі запуску

Після ввімкнення стартера обертання проходить через групу шестерень, щоб прокрутити двигун перед запуском. Вал є віссю та опорою для однієї із шестерень цього механізму. Справна посадкова поверхня утримує шестерню співвісно із сусідніми деталями, а ціла різьба дає змогу надійно зібрати передбачене конструкцією кріплення. Стан вала тому перевіряють разом із шестернею, її отвором, втулками та кріпленням, а не окремо від інших деталей системи запуску.

Зношення опорної поверхні здатне збільшити люфт шестерні. Пошкодження торця, деформація або зірвана внутрішня різьба заважають установити деталь у штатне положення. Наслідки можуть проявлятися шумом під час роботи стартера, перекосом шестерні, слідами нерівномірного контакту чи заклинюванням. Такі ознаки потребують розбирання та перевірки всього спряження, адже подібні симптоми також виникають через зношення самої шестерні й сусідніх деталей.

Що звірити перед вибором

Позначення CG150/200 вказує на сімейство двигунів, однак у межах однієї серії трапляються різні конструктивні версії. Для впевненого підбору порівняйте нову деталь зі знятим валом і посадковим місцем конкретного двигуна. Основні контрольні точки:

• Тип двигуна: чотиритактний CG150 або CG200 зі стартерним механізмом відповідної конструкції.
• Габарити: довжина 46 мм і зовнішній діаметр 10 мм; вимірювання зручно виконати штангенциркулем.
• Різьбова частина: розташування внутрішньої різьби, її діаметр, крок і глибина мають збігатися зі штатним кріпленням.
• Форма торців: перевірте довжину гладкої робочої поверхні, профіль обох торців і спосіб фіксації.
• Суміжна шестерня: її отвір має відповідати валу й не мати виробітку, який збереже люфт після ремонту.

Заміна та встановлення

Перед складанням очистьте посадкове місце й огляньте його на наявність задирок, слідів провертання та деформації. Окремо перевірте зубці й отвір шестерні, втулки та кріплення. Новий вал установлюють без ударного навантаження і перекосу, щоб не пошкодити гладку поверхню та внутрішню різьбу. Спосіб змащування, послідовність складання й момент затягування кріплення визначають за сервісними даними конкретного двигуна: універсальні значення для різних версій CG застосовувати не варто.

Після встановлення шестерня має займати передбачене положення, рухатися або обертатися без заїдання та не мати надмірного люфту. До остаточного складання доречно вручну проконтролювати взаємодію деталей, а після складання — коротко перевірити роботу стартера без стороннього шуму. Вал CG150/200 AMG підходить для планового ремонту стартерного механізму, якщо його розміри, різьба та конфігурація повністю збігаються зі знятою деталлю.
