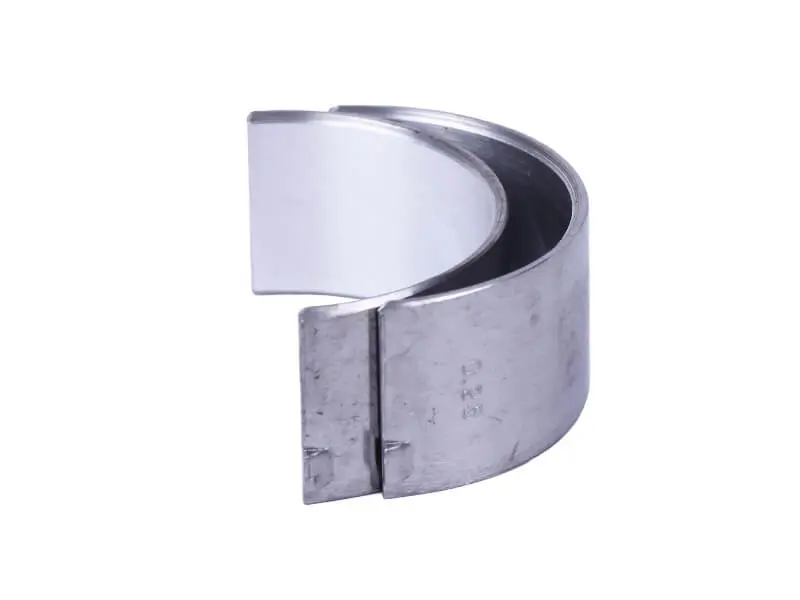

Вкладиші шатуна AMG для двигуна 192D, +0,25 мм

Вкладиші шатуна AMG для двигуна 192D, +0,25 мм

Пара шатунних вкладишів призначена для ремонту двигуна 192D, що використовується на мотоблоках. Деталі встановлюються в нижню головку шатуна й утворюють опорну поверхню для шатунної шийки колінчастого вала. За правильно підібраного зазору та справної системи змащування вкладиші забезпечують вільне обертання з’єднання, зменшують безпосереднє тертя спряжених деталей і сприймають навантаження, яке виникає під час роботи двигуна.

Виконання +0,25 належить до ремонтного розміру. Такі вкладиші встановлюють не замість стандартних деталей без попередньої перевірки, а після ремонту колінчастого вала, коли його шатунну шийку оброблено під відповідний розмір. Правильне поєднання діаметра шийки, стану шатуна й товщини встановленої пари визначає підсумковий мастильний зазор. Тому підбирати деталі лише за зовнішньою подібністю не можна: однакова напівкругла форма трапляється у вкладишів для різних моделей двигунів і різних ремонтних градацій.

Що перевірити під час вибору

Основні орієнтири для цієї позиції — модель двигуна 192D і ремонтне виконання +0,25 мм. Перед замовленням та складанням їх потрібно зіставити з параметрами виконаної обробки колінчастого вала й результатами вимірювань.

• Модель двигуна: вкладиші розраховані на 192D; позначення 190N, 195N та інші серії не можна вважати взаємозамінними без підтвердження розмірів.
• Ремонтна градація: варіант +0,25 має відповідати фактичному розміру обробленої шатунної шийки. Стандартна деталь і виконання інших градацій не замінюють його автоматично.
• Стан шийки: поверхню перевіряють на овальність, конусність, риски та інші пошкодження. Нова пара не виправляє неправильної геометрії колінвала.
• Стан шатуна: посадкові місця й кришка мають зберігати правильну форму та забезпечувати щільне встановлення обох половин без перекосу.
• Підсумковий зазор: після встановлення його контролюють вимірювальним способом за ремонтними даними двигуна, а не оцінюють лише за легкістю провертання.

Встановлення під час ремонту двигуна

Вкладиші замінюють парою під час розбирання кривошипно-шатунного механізму. Підставою для ремонту можуть бути виміряний збільшений зазор, сліди зношування або пошкодження попередніх вкладишів. Одночасно потрібно перевірити колінчастий вал, шатун і систему подавання мастила: встановлення нових деталей без усунення причини зношування не забезпечить правильного результату.

• Посадкові поверхні очищають від мастила, забруднень і залишків зношеного покриття, не пошкоджуючи шатун та його кришку.
• Обидві половини повністю встановлюють у свої посадкові місця; між зворотним боком вкладиша та шатуном не повинно залишатися частинок або задирок.
• Поверхню тертя перед складанням змащують моторною оливою або складом, передбаченим технологією ремонту конкретного двигуна.
• Кришку шатуна встановлюють у правильному положенні, а кріплення затягують із моментом, визначеним виробником двигуна 192D.
• Після затягування перевіряють вільне обертання колінвала та повторно контролюють зібране з’єднання до остаточного складання двигуна.

Ця пара підходить для планового відновлення двигуна 192D, якщо колінчастий вал підготовлено саме під ремонтну градацію +0,25 мм. Точні вимірювання перед монтажем допомагають виключити надто малий зазор, що спричиняє туге обертання й перегрівання, або надмірний зазор, за якого не забезпечується нормальна робота шатунного з’єднання. Монтаж доцільно виконувати в межах повної дефектації двигуна з дотриманням його ремонтної документації.
