Реле-регулятор інверторного бензогенератора 3,5/3,8 кВт AMG

Реле-регулятор інверторного бензогенератора 3,5/3,8 кВт AMG

Реле-регулятор призначений для ремонту інверторних бензогенераторів класу 3,5/3,8 кВт. Модуль бере участь у регулюванні напруги та допомагає генератору зберігати стабільний режим роботи. Така деталь потрібна, коли перевірка електричної частини вказала на несправність штатного регулятора: напруга стала нестабільною, живлення зникає або генератор некоректно працює після підключення навантаження. Перед заміною слід виключити пошкодження проводки, роз’ємів та інших компонентів генератора, адже подібні прояви можуть мати кілька причин.

Призначення та конструкція

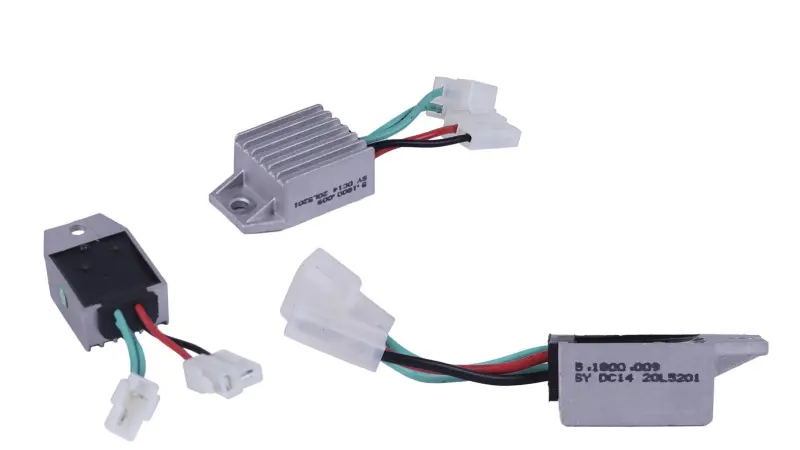

Електронна частина розміщена в компактному алюмінієвому корпусі розміром 56×36×21 мм. Корпус має ребристу поверхню та монтажний виступ з отвором для фіксації. Від модуля виведені проводи зі штекерними роз’ємами, тому він приєднується до відповідних колодок проводки генератора. Таке компонування дає змогу встановити регулятор на передбачене місце без окремого добору клем, якщо форма колодок і розташування контактів збігаються зі штатною деталлю.

Позначення 3,5/3,8 кВт описує клас генераторів, для яких пропонується регулятор, проте самої потужності недостатньо для точного вибору. У різних виробників і ревізій техніки можуть відрізнятися корпус, кріплення, кількість контактів та схема з’єднань. Тому деталь потрібно добирати за сукупністю ознак, а не лише за написом про потужність на генераторі.

Що порівняти перед замовленням

• Тип генератора. Регулятор розрахований на бензинову установку інверторного типу класу 3,5/3,8 кВт.
• Розмір корпусу. Порівняйте габарити 56×36×21 мм із демонтованим модулем та вільним місцем у зоні встановлення.
• Кріплення. Перевірте положення монтажного виступу, отвору й орієнтацію корпусу відносно штатного місця фіксації.
• Роз’єми. Мають збігатися кількість колодок, їхня форма, розташування контактів і напрямок фіксаторів. Подібний зовнішній роз’єм не підтверджує однакового розподілу контактів.
• Проводка. Зіставте кількість проводів, їх підключення та схему генератора. Колір ізоляції використовуйте лише як додатковий орієнтир, оскільки в різних випусках він може змінюватися.

Встановлення та первинна перевірка

Монтаж виконують на повністю зупиненому генераторі без під’єднаних споживачів. До зняття старої деталі зафіксуйте розташування колодок, а потім від’єднуйте їх за корпуси, не натягуючи проводи. Місце кріплення потрібно очистити від забруднень, а контакти оглянути на наявність окиснення, послаблення та слідів перегрівання. Новий модуль закріплюють без перекосу, проводи прокладають так, щоб вони не торкалися гарячих, гострих чи рухомих деталей.

Штекери з’єднують лише з відповідними колодками та без надмірного зусилля. Якщо роз’єм не входить вільно або фіксатор розташований інакше, приєднання слід припинити й повторно перевірити сумісність. Переставляти контакти без схеми генератора не можна: однаковий колір проводів не завжди означає однакове призначення.

Після монтажу спочатку перевіряють надійність кріплення та з’єднань, потім запускають генератор без навантаження й контролюють його роботу вимірювальним приладом. Навантаження під’єднують поступово, стежачи за стабільністю параметрів. У разі помітного нагрівання роз’ємів, стороннього запаху або повторної нестабільності генератор зупиняють і продовжують діагностику. Електромонтаж і вимірювання варто доручити фахівцеві, якщо немає схеми конкретної моделі або досвіду ремонту генераторної техніки.

Основні характеристики

• Тип деталі: реле-регулятор.
• Застосування: інверторний бензогенератор.
• Клас потужності генератора: 3,5/3,8 кВт.
• Матеріал корпусу: алюміній.
• Габарити корпусу: 56×36×21 мм.
• Підключення: виведені проводи зі штекерними роз’ємами.

Цей регулятор підходить для планового ремонту лише після точного зіставлення зі штатною деталлю. Перевірка розмірів, кріплення та контактів до встановлення допомагає уникнути помилкового під’єднання й повертає генератору коректне регулювання напруги.
