Електростартер AMG для дизельного двигуна 186F і генератора 5 кВт

Електростартер AMG для дизельного двигуна 186F

Електростартер призначений для запуску дизельного двигуна 186F, який застосовується на мотоблоках і генераторних установках класу 5 кВт. Він надає обертання колінчастому валу перед початком самостійної роботи двигуна та дає змогу запускати техніку від акумулятора. Деталь підходить для ремонту штатної системи запуску, якщо попередній стартер перестав упевнено прокручувати мотор, спрацьовує не щоразу або не вводить приводну шестерню в зачеплення.

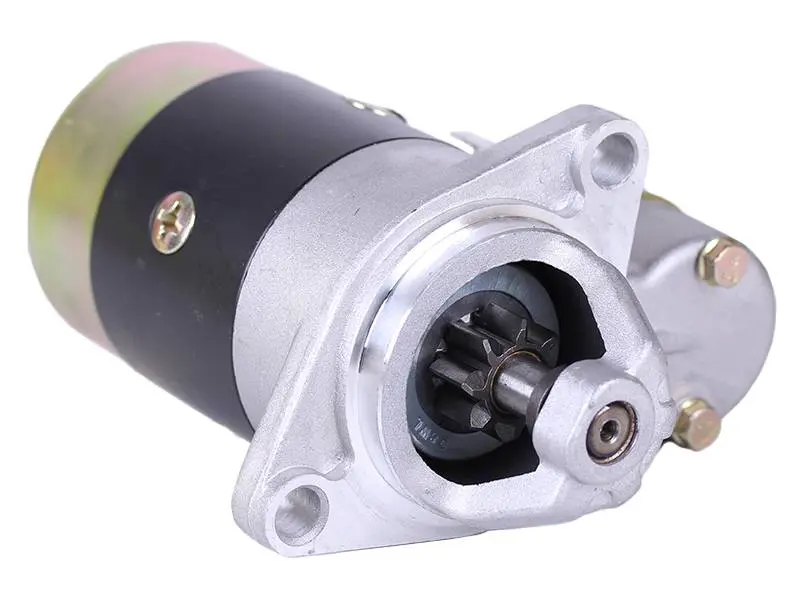

Конструкція складається з циліндричного корпусу електродвигуна, передньої литої частини з фланцем на два кріпильні отвори, приводної шестерні та розташованого збоку механізму вмикання. Під час запуску шестерня входить у зачеплення з вінцем маховика та передає йому обертання. Після запуску двигуна привід має звільнити вінець, тому стан шестерні, механізму її переміщення і посадкового місця впливає на правильну роботу стартера.

Що перевірити під час добору

Позначення двигуна 186F є головним орієнтиром, але його недостатньо для вибору без порівняння конструкції. Стартери для дизельних двигунів цієї групи можуть відрізнятися напрямком обертання, положенням кріплення та параметрами приводу. Перед замовленням зіставте нову деталь зі знятим стартером і даними настанови до мотоблока або генератора.

• Призначення техніки: мотоблок із двигуном 186F або дизельна генераторна установка 5 кВт.
• Кріплення: форма переднього фланця, кількість і розташування отворів, міжосьова відстань та діаметр кріплення.
• Посадка: зовнішній діаметр і глибина центрувальної частини, а також положення стартера відносно картера.
• Привід: кількість зубців, зовнішній діаметр, ширина та виліт шестерні. Ці параметри мають відповідати вінцю маховика.
• Виконання: напрямок обертання, розташування силових виводів і вільний простір для корпусу після монтажу.

Не встановлюйте стартер, якщо фланець, посадковий бурт або приводна шестерня не збігаються. Кріпильні отвори мають суміщатися без підгинання корпусу та дороблення деталей. Спроба притягнути невідповідний стартер болтами може порушити положення шестерні відносно вінця маховика та спричинити шум, заклинювання або пошкодження зубців.

Встановлення та перевірка системи запуску

Перед монтажем знеструмте техніку й очистьте посадкову поверхню від забруднень. Перевірте зубці вінця маховика: значний знос або відколи можуть перешкоджати нормальному зачепленню навіть зі справним стартером. Установіть деталь рівно, затягуйте кріплення рівномірно та дотримуйтеся моменту затягування, передбаченого виробником двигуна. Силові проводи підключайте за штатною схемою конкретної машини, не допускаючи контакту виводів із корпусом і рухомими частинами.

• Перевірте заряд акумулятора та надійність його клем перед першим запуском.
• Очистьте й затягніть з'єднання маси між акумулятором, двигуном і рамою техніки.
• Переконайтеся, що силовий кабель не має слідів перегрівання, пошкодженої ізоляції чи окиснених наконечників.
• Після встановлення виконайте короткий пробний запуск і проконтролюйте відсутність скреготу, затримки виходу шестерні та послаблення кріплення.

Повільне прокручування двигуна не завжди означає несправність стартера: такий симптом також виникає через розряджений акумулятор, поганий контакт маси або підвищений опір силових з'єднань. Якщо електродвигун стартера обертається, а колінчастий вал залишається нерухомим, окремо перевіряють приводну шестерню та вінець маховика. Такий порядок діагностики допомагає замінити справді несправну деталь і відновити впевнений запуск мотоблока або генератора з дизельним двигуном 186F.
