Вимикач бензогенератора AMG-2, 4 контакти

Вимикач бензогенератора AMG-2, 4 контакти

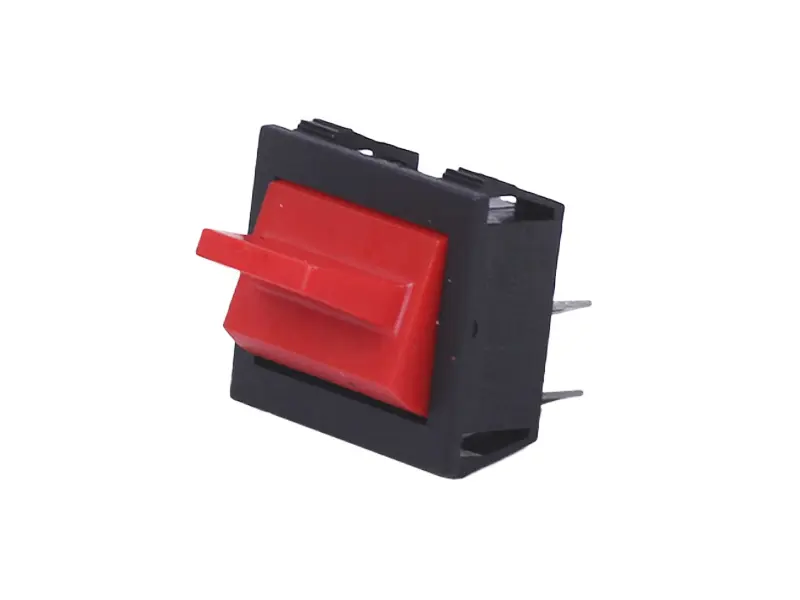

Клавішний вимикач AMG-2 призначений для встановлення на панелі бензогенератора та ручного керування передбаченою виробником функцією. Це компактна деталь із чотирма контактами, червоною клавішею та чорним прямокутним корпусом врізного типу. Вона стане у пригоді під час ремонту, коли штатний перемикач пошкоджений, не тримається в панелі, спрацьовує нестабільно або потребує заміни після діагностики.

Призначення та конструкція

Клавішне виконання зручне для панелі керування: натискання здійснюється безпосередньо на широку червону клавішу, а основна частина корпусу розміщується всередині панелі. Чотири контакти дають змогу під’єднати вимикач за схемою, передбаченою для конкретного генератора. Сама кількість виводів не визначає їхнього призначення та не підтверджує придатність до будь-якої моделі, тому підключення потрібно відтворювати лише за схемою техніки або за розташуванням проводів на справно встановленій старій деталі.

Прямокутна форма розрахована на врізне встановлення. Під час добору значення має не лише вигляд лицьової частини, а й розміри корпусу за панеллю, форма посадкового отвору, розташування фіксаторів і контактів. Навіть схожі клавішні вимикачі можуть відрізнятися габаритами, глибиною, схемою комутації та положенням виводів. Зіставлення цих параметрів допомагає отримати щільну посадку й правильно під’єднати проводку без перероблення панелі.

Що перевірити перед вибором

• Кількість контактів: ця версія має чотири; їхня кількість повинна збігатися з демонтованим вимикачем.
• Посадкове місце: порівняйте довжину та ширину корпусу, розміри отвору в панелі, доступну глибину й розташування утримувальних виступів.
• Розташування виводів: зіставте їхню геометрію, напрямок і наявність місця для штатних роз’ємів.
• Схему перемикання: перевірте її за документацією генератора або електричним вимірюванням старої справної деталі; однаковий корпус не означає однакової внутрішньої комутації.
• Номінальні параметри: допустимі струм і напруга нового вимикача мають відповідати вимогам конкретної моделі генератора.
• Стан проводки: роз’єми мають бути чистими, цілими й надійно триматися на контактах, інакше причина нестабільної роботи може бути не у перемикачі.

Заміна та встановлення

Перед демонтажем генератор зупиняють, від’єднують навантаження та унеможливлюють випадковий запуск. Розташування проводів зручно зафіксувати до їх зняття, а потім перенести підключення відповідно до схеми конкретної машини. Тягнути за проводи не слід: роз’єм знімають за його корпус, щоб не пошкодити жилу та місце обтискання. Новий вимикач установлюють без перекосу, домагаючись рівного прилягання лицьової рамки й надійної фіксації корпусу в панелі.

Після монтажу перевіряють, чи клавіша рухається вільно, корпус не має люфту, а проводи не натягнуті та не торкаються рухомих або сильно нагрітих частин генератора. Першу перевірку роботи виконують без під’єднаного навантаження та в порядку, визначеному виробником техніки. Якщо старий перемикач оплавився, нагрівався або мав потемнілі контакти, одночасно перевіряють роз’єми та під’єднані провідники: встановлення нової деталі без усунення причини може не розв’язати проблему.

Характеристики

• Тип: клавішний вимикач для бензогенератора.
• Виконання корпусу: прямокутне, врізне.
• Кількість контактів: 4.
• Колір клавіші: червоний.
• Колір корпусу: чорний.
• Позначення товарної версії: AMG-2.

Добирайте цей вимикач як точну заміну за сукупністю ознак: призначенням, чотирма контактами, посадковим форматом, розташуванням виводів і схемою перемикання. Такий підхід особливо важливий під час ремонту генератора без повної інформації про модифікацію, адже збіг кольору та форми клавіші сам по собі недостатній для коректного добору.
