Оливний насос 178F дизельний із шестернею Z-37 AMG

Оливний насос 178F із приводною шестернею Z-37

Вузол призначений для ремонту системи мащення дизельного мотоблочного двигуна 178F. Оливний насос забезпечує переміщення оливи всередині двигуна, а приводна шестерня Z-37 водночас належить до механізму обмеження обертів. Таке виконання обирають, коли під час розбирання виявлено зношення деталей насоса, пошкоджено зубці шестерні або діагностика показала, що подавання оливи потрібно відновити заміною насоса.

Призначення та конструкція

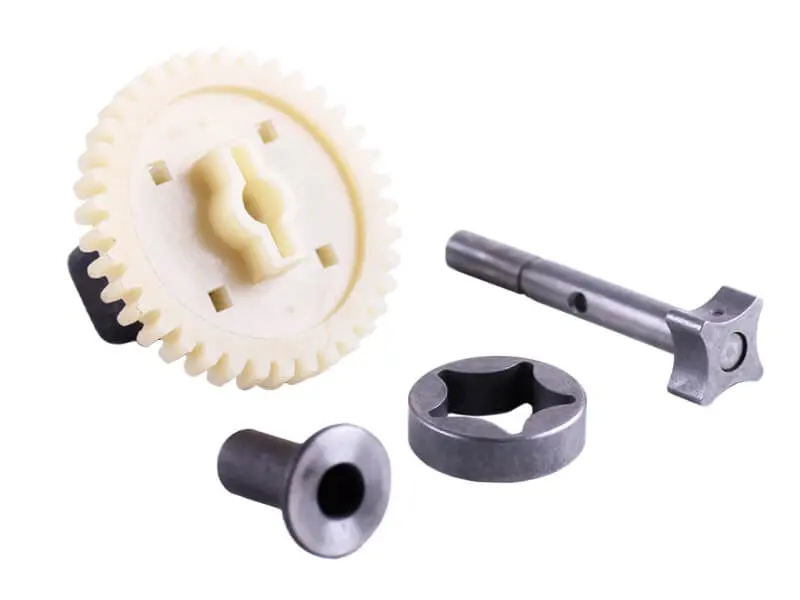

Оливний насос AMG розрахований на дизельний двигун сімейства 178F і постачається разом із приводною шестернею на 37 зубців. Конструкція містить зубчасту шестерню, вал із робочою частиною насоса, зовнішній ротор та опорну втулку. Ці деталі встановлюються всередині двигуна й працюють спільно: обертання передається на насосний механізм, який спрямовує оливу передбаченими каналами, а шестерня бере участь у приводі регулятора обертів.

Комплектне виконання зручне під час ремонту, що охоплює не одну деталь. Воно дає змогу замінити сполучені частини одного механізму без окремого підбору ротора, вала та шестерні. Водночас стан кришки оливного насоса, ущільнювального кільця, оливного фільтра й деталей, що входять у зачеплення із Z-37, перевіряють окремо: ці позиції належать до системи двигуна, але їх наявність у цьому товарі не заявлена.

Що перевірити перед вибором

Позначення 178F — головний орієнтир, проте двигуни та ремонтні комплекти можуть мати різні виконання. Підбирати насос лише за маркою мотоблока недостатньо: одна й та сама техніка могла оснащуватися різними двигунами, а зовні подібні деталі можуть відрізнятися посадками. До замовлення демонтований насос очищують і зіставляють із новим за кількома ознаками:

• модель двигуна: дизельне виконання 178F;
• приводна шестерня: 37 зубців і відповідний профіль зубчастого вінця;
• вал: загальна довжина, діаметри ступенів, отвір і форма робочої частини;
• роторна пара: зовнішній контур, товщина та посадка ротора;
• опорна втулка: зовнішній і внутрішній діаметри, висота бурта;
• місце встановлення: розташування насоса, кришки та сполучених деталей саме у вашому двигуні.

Якщо старий вузол зруйнований і порівняти його повністю неможливо, орієнтуються на настанову або схему запчастин конкретного двигуна 178F. Кількість зубців потрібно перерахувати, а розміри зняти вимірювальним інструментом: позначення Z-37 вказує на зубчасте виконання, але саме по собі не підтверджує решту посадкових параметрів.

Перевірка під час заміни

Перед складанням оглядають зубчастий вінець: відколи, деформація та виражене зношення зубців порушують нормальне зачеплення. Вал і роторна пара мають рухатися без заїдань, а посадкові місця — бути чистими та без залишків пошкоджених деталей. Одночасно перевіряють кришку насоса, ущільнення, оливні канали й деталі приводу, адже встановлення нового насоса не усуває забруднення каналів або несправність сусідніх деталей.

Монтаж виконують за схемою двигуна 178F, дотримуючись положення ротора, вала, втулки та шестерні. Після встановлення перевіряють вільне обертання і правильне зачеплення до остаточного складання. Двигун заповнюють оливою належного типу та об’єму за його інструкцією, після чого контролюють роботу системи мащення. Якщо причиною ремонту було зменшення подавання оливи, спочатку усувають джерело несправності й лише тоді повертають двигун до роботи під навантаженням.

Оливний насос 178F із Z-37 підходить для планового відновлення дизельного мотоблочного двигуна, коли параметри знятої деталі збігаються із цим виконанням. Точне зіставлення моделі, кількості зубців і посадок допомагає уникнути помилки та отримати справну роботу насоса і приводу регулятора після ремонту.
