Маховик з обгінною муфтою 4T CG-300 AMG

Маховик з обгінною муфтою 4T CG-300 AMG

Деталь належить до пускового механізму чотиритактного двигуна CG-300 та працює разом з електростартером і його шестернями. Під час запуску обгінна муфта замикає передавання обертання від стартера до двигуна, а після початку самостійної роботи мотора допускає вільне обертання у зворотному режимі. Завдяки цьому стартер бере участь лише у прокручуванні перед запуском і не залишається жорстко з’єднаним із двигуном, що вже працює. Ця позиція призначена саме для ремонту системи запуску, а не основного зчеплення трансмісії.

Призначення та конструкція

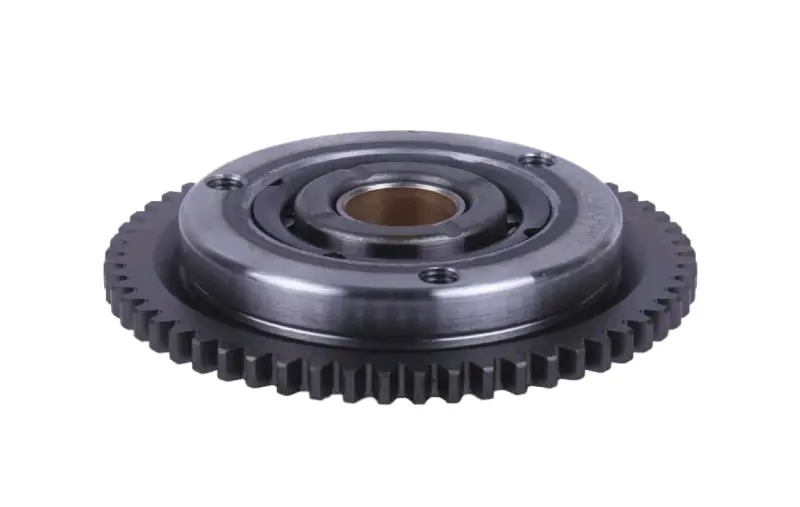

Маховик має вигляд круглої збірки із зовнішнім зубчастим вінцем, центральним посадковим отвором і трьома отворами на лицьовій частині. Зубчаста периферія взаємодіє із шестернями пускового механізму, а вбудована муфта забезпечує однобічне зачеплення. Справний механізм повинен плавно прокручуватися в одному напрямку та впевнено блокуватися в іншому, без заїдань і прослизання. Такий принцип дає змогу передати зусилля для прокручування двигуна, а потім від’єднати привід стартера, коли мотор набрав власні оберти.

Заміна цієї деталі доречна у разі зношення однобічного механізму, пошкодження зубців, деформації корпусу або ненормального вироблення на контактних поверхнях. На несправність можуть вказувати нестабільне зачеплення після натискання кнопки стартера, вільне обертання стартера без упевненого прокручування двигуна чи сторонній тріск у зоні пускових шестерень. Такі ознаки потребують перевірки всієї передачі стартера: подібна поведінка можлива також через дефект сусідньої шестерні, її осі, посадки або кріплення.

Як правильно підібрати

Сумісність цієї позиції — чотиритактний двигун CG-300. Самого збігу робочого об’єму або загального позначення сімейства CG недостатньо: у різних версіях двигуна можуть відрізнятися посадка, зубчасте зачеплення та кріплення. До придбання зіставте зняту деталь із новою за загальною формою, зовнішнім діаметром і товщиною, центральною посадкою, розташуванням кріпильних отворів, а також кількістю, кроком і профілем зубців вінця. Визначте точні розміри та число зубців за штатною деталлю перед замовленням.

• Тип двигуна: 4T CG-300.
• Виконання: маховик з обгінною муфтою для пускового механізму.
• Що звірити: центральний отвір, зовнішні розміри та взаємне розташування трьох отворів.
• Зубчаста частина: кількість зубців, їхній крок, ширину та профіль потрібно зіставити зі штатною деталлю.
• Сполучення: нова збірка має вільно встановлюватися на передбачену посадку без перекосу та примусової підгонки.

Встановлення та контроль після ремонту

Перед монтажем очистьте посадкові поверхні й огляньте сполучені шестерні стартера. Сколоті або сильно зношені зубці сусідніх деталей здатні швидко порушити нормальне зачеплення навіть із новою муфтою. Перевірте стан місць кріплення, відсутність задирів і деформації на посадці. Напрямок установлення, порядок розбирання та момент затягування кріплення мають відповідати ремонтній документації конкретного двигуна CG-300; універсальні значення тут застосовувати не можна.

До остаточного складання перевірте дію муфти вручну: в одному напрямку обертання має бути вільним і плавним, у протилежному — відбуватися чітке блокування. Заїдання в обидва боки або прослизання у напрямку передавання зусилля вказує на неправильне встановлення чи несправність деталей. Після складання спочатку виконайте коротке контрольне прокручування, переконайтеся в рівному зачепленні та відсутності стороннього шуму. Такий підхід допомагає відновити впевнену роботу електростартера й одночасно проконтролювати інші деталі пускової передачі.
