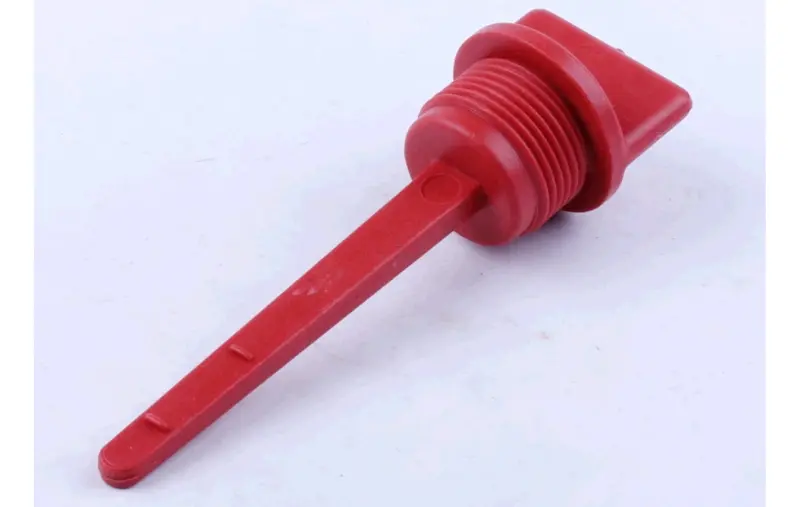

Щуп рівня оливи двигуна 175N/180N (7/9 к.с., дизель) AMG

Щуп рівня оливи двигуна 175N/180N AMG

Деталь призначена для контролю рівня моторної оливи в картері дизельних двигунів 175N і 180N, які встановлюють на мотоблоки. Товар належить до виконання для двигунів потужністю 7/9 к. с. Щуп потрібний для регулярної перевірки перед роботою, а також для заміни втраченої або пошкодженої штатної деталі. Він поєднує вимірювальну частину та різьбову пробку: після контролю пробку повертають у маслозаливний отвір і фіксують щуп на двигуні.

Призначення та конструкція

Робоча частина має форму плаского стрижня з двома рельєфними контрольними позначками. За слідом оливи на стрижні оцінюють її положення відносно нижнього та верхнього орієнтирів. Різьбова частина призначена для встановлення у штатну горловину, а виступна ручка допомагає викручувати й закручувати пробку під час обслуговування. Червоний колір спрощує пошук деталі на корпусі двигуна серед інших точок обслуговування.

Практичні особливості

• Плаский стрижень із двома позначками дає зрозумілі орієнтири для зчитування рівня оливи.
• Різьбова пробка утримує щуп у передбаченому отворі під час експлуатації та дає змогу швидко зняти його для наступної перевірки.

Як правильно підібрати

Позначення двигуна 175N або 180N — перший критерій, проте для впевненого підбору його слід доповнити порівнянням зі штатною деталлю. Перевірте загальну форму пробки, зовнішній діаметр і крок різьби, довжину стрижня від опорної площини пробки до наконечника, ширину робочої частини та розташування контрольних позначок. Ці параметри впливають і на посадку, і на правильність показань: стрижень іншої довжини може показувати рівень відносно іншої глибини картера, навіть якщо пробка зовні підходить.

Якщо старий щуп зберігся, покладіть деталі поруч і зіставте опорну площину, різьбову ділянку, довжину та позначки. За відсутності зразка орієнтуйтеся на точне позначення двигуна й розміри маслозаливної горловини, наведені в документації техніки. Не вибирайте деталь лише за потужністю мотоблока: у різних серій і модифікацій можуть відрізнятися різьба, глибина встановлення та спосіб відліку.

Встановлення та перевірка рівня

Перед обслуговуванням зупиніть двигун і встановіть мотоблок на рівному горизонтальному майданчику. Очистьте ділянку навколо горловини, щоб пил і рослинні рештки не потрапили до картера. Викрутіть пробку, витріть стрижень чистою безворсовою серветкою, знову встановіть щуп у горловину, а потім вийміть для зчитування сліду оливи. Рівень оцінюють за контрольними позначками. Спосіб встановлення щупа під час вимірювання — до торкання посадкової площини або з повним закручуванням — обирають відповідно до настанови конкретного двигуна, адже від цього залежить результат.

Після перевірки встановіть пробку по різьбі без перекосу та затягніть рукою до штатної посадки. Якщо різьба не входить вільно, не застосовуйте інструмент і надмірне зусилля: повторно порівняйте деталь із горловиною. Після доливання оливи дайте їй стекти в картер і виконайте повторне вимірювання за інструкцією двигуна. Щуп має бути чистим, без налиплого бруду й ворсу, інакше межу масляного сліду складніше визначити.

Коли потрібна заміна

Новий щуп потрібний у разі втрати штатної пробки, поломки ручки або стрижня, пошкодження різьби, деформації робочої частини чи ненадійної фіксації в горловині. Заміну також доцільно виконати, якщо контрольні позначки стерлися й не дають змоги впевнено оцінювати рівень. Перед першим запуском після встановлення перевірте посадку пробки та переконайтеся, що довжина й положення позначок відповідають штатному виконанню.

Характеристики

• Тип: щуп рівня моторної оливи з різьбовою пробкою.
• Застосування: дизельні двигуни мотоблоків 175N/180N.
• Позначення потужності: 7/9 к. с.
• Бренд: AMG.
• Виконання: плаский стрижень із двома контрольними позначками, червона пробка.

Ця деталь підходить для планового контролю оливи та відновлення штатної точки обслуговування двигуна. Точне зіставлення посадки й довжини перед установленням допомагає отримувати правильні показання та уникнути придбання невідповідного виконання.
