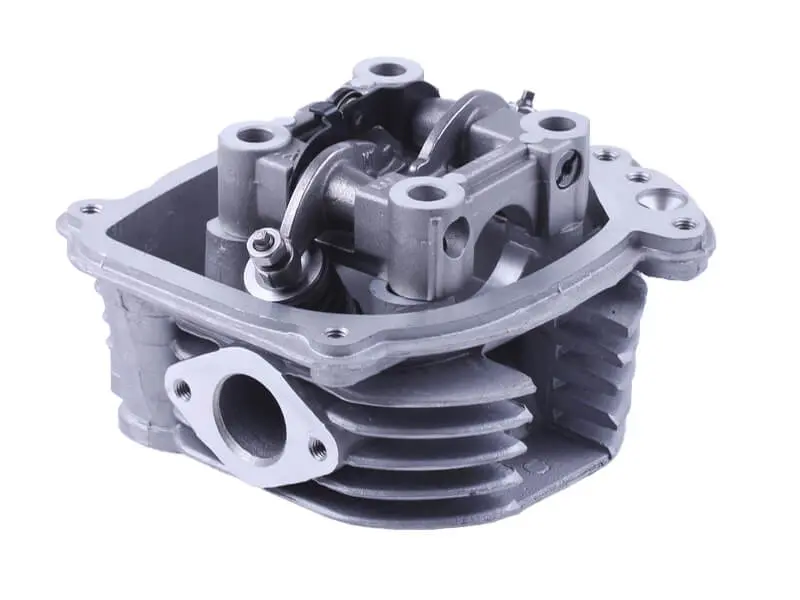

Головка циліндра 4T GY6 125 із клапанами та постіллю розподільного вала AMG

Головка циліндра 4T GY6 125 із клапанами та постіллю AMG

Деталь призначена для ремонту верхньої частини чотиритактного скутерного двигуна сімейства GY6 125. До заявленої комплектації входять корпус головки, клапани та постіль розподільного вала. Такий варіант обирають, коли потрібно замінити саму ГБЦ разом з основними деталями клапанного механізму, зберігши придатні компоненти приводу ГРМ і навісні деталі двигуна.

Призначення та будова

Головка закриває циліндр зверху й разом із циліндром та поршнем утворює простір, у якому стискається і згорає паливоповітряна суміш. Впускний і випускний клапани керують газообміном: через відповідні канали суміш надходить до циліндра, а відпрацьовані гази виходять із нього. Постіль є опорною частиною для встановлення розподільного вала та правильного положення клапанного приводу. Зовнішні ребра збільшують площу теплообміну під час повітряного охолодження двигуна.

Заміна ГБЦ може знадобитися через тріщини або деформацію корпусу, пошкодження привалкової поверхні, зношення клапанів, напрямних чи сідел. Зниження компресії, ускладнений запуск, нестабільна робота та сторонній шум у верхній частині мотора самі по собі не визначають несправність: перед ремонтом перевіряють компресію, клапанні зазори, фази ГРМ, стан прокладки, циліндра й поршневої групи. Такий підхід допомагає замінити саме пошкоджену деталь і не перенести стару несправність на нову головку.

Як перевірити сумісність

Позначення GY6 охоплює кілька модифікацій двигунів, тому подібної форми недостатньо. Ця головка заявлена для чотиритактної версії GY6 125. Перед замовленням зніміть розміри та зіставте конструкцію зі штатною ГБЦ.

• Перевірте позначення двигуна, його робочий об’єм і чотиритактну схему.
• Порівняйте розташування шпильок, бічних кріпильних отворів і установних втулок.
• Зіставте привалкову площину до циліндра, форму камери згоряння та прохід ланцюга ГРМ.
• Перевірте положення впускного й випускного каналів, кріплення патрубка та випускного колектора.
• Порівняйте постіль розподільного вала, кріплення кришки, мастильні канали та канал напрямної ланцюга.

Заявлений склад охоплює головку, клапани та постіль. Розподільний вал, зірочка ГРМ, кришка головки, ланцюг, натягувач, прокладки й кріплення в цьому переліку не зазначені; за потреби їх добирають окремо для конкретної модифікації мотора. До складання також оцінюють придатність старого розподільного вала та спряжених деталей: помітне зношення не можна компенсувати встановленням нового корпусу.

Рекомендації зі встановлення

Монтаж виконують на охололому й очищеному двигуні. Залишки старої прокладки видаляють із поверхонь без подряпин і без потрапляння сміття до картера. Перед встановленням перевіряють площину циліндра, стан установних втулок і вільне проходження мастила до механізму газорозподілу. Між циліндром і головкою встановлюють нову відповідну прокладку.

Розподільний вал і ланцюг ГРМ монтують у положенні верхньої мертвої точки такту стиснення, суміщаючи мітки за настановою саме для встановленого двигуна. Кріплення головки затягують навхрест, у кілька етапів і з моментом, визначеним виробником конкретної модифікації. Універсальне значення застосовувати не варто: відмінності кріплення та виконання двигуна впливають на вимоги до затягування.

Після складання виставляють клапанні зазори за нормою двигуна, перевіряють натяг ланцюга та вільне обертання механізму вручну. Далі контролюють компресію, відсутність витоків мастила й газів у місці стику, стабільність запуску та сторонні звуки. Правильний добір за конструкцією й акуратне встановлення дають змогу відновити герметичність верхньої частини циліндра та коректну роботу газорозподілу.
