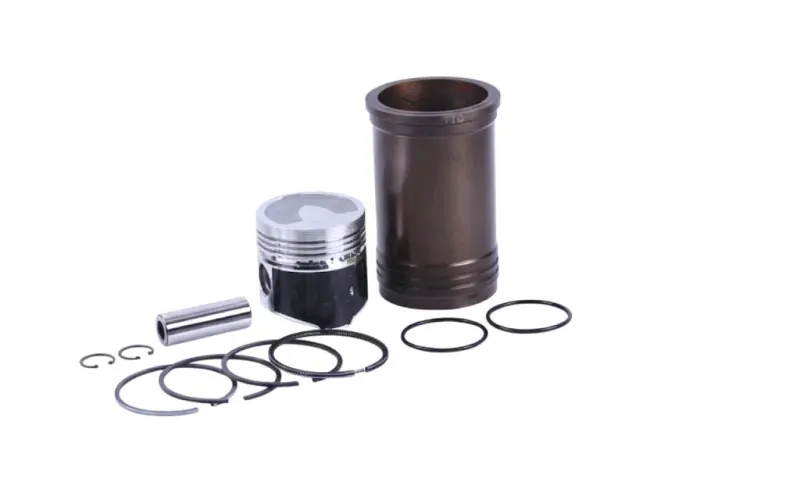

Поршнева група AMG для двигуна 195N/ZUBR, STD Ø95 мм, з гільзою

Поршнева група AMG для двигуна 195N, STD Ø95 мм, з гільзою

Комплект призначений для ремонту циліндро-поршневої частини дизельного двигуна 195N потужністю 12 к. с., який застосовується на мотоблоках. Виконання STD розраховане на стандартний діаметр 95,00 мм, а позначення ZUBR допомагає уточнити потрібну модифікацію під час добору. У наборі зібрані основні деталі однієї розмірної групи: циліндрова гільза, поршень, поршневий палець, стопорні кільця та поршневі кільця.

Призначення та робота деталей

Під час роботи двигуна поршень рухається всередині гільзи, сприймає тиск газів після згоряння пального та через палець із шатуном передає зусилля колінчастому валу. Поршневі кільця беруть участь в ущільненні камери згоряння, відведенні тепла від поршня й розподіленні мастила по поверхні циліндра. Стан цих сполучених деталей безпосередньо впливає на компресію, упевнений запуск і стабільну роботу дизеля під навантаженням.

Поршневу групу встановлюють у разі зношення гільзи, поршня або кілець, появи задирів і пошкоджень, а також під час капітального ремонту двигуна. Типові підстави для діагностики — зниження компресії, ускладнений запуск, втрата тяги, підвищена витрата мастила або димність. Такі ознаки можуть мати й інші причини, тому перед розбиранням двигуна потрібно перевірити стан паливної апаратури, клапанного механізму та інших сполучень.

Склад комплекту

• Циліндрова гільза утворює поверхню, якою рухається поршень.
• Поршень Ø95,00 мм STD відповідає стандартній розмірній групі двигуна 195N.
• Поршневий палець і стопорні кільця призначені для з’єднання поршня із шатуном та фіксації пальця.
• Комплект поршневих кілець виконує потрібні функції ущільнення й контролю мастила після правильного встановлення.

Гільза та деталі поршня в одному наборі дають змогу комплексно відновити циліндро-поршневу пару без окремого пошуку основних позицій. Водночас прокладки, ущільнення й інші деталі двигуна не варто вважати частиною набору, якщо їх не погоджено окремо.

Як правильно підібрати

Основні параметри вибору — модель двигуна 195N, дизельне виконання, потужність 12 к. с., стандартний розмір STD і діаметр 95,00 мм. Самого збігу за потужністю мотоблока недостатньо: на техніці зі схожими характеристиками можуть бути встановлені двигуни іншої серії. Перед замовленням потрібно визначити позначення двигуна та виміряти зняті деталі, особливо якщо мотор уже ремонтували.

• звірте модель і модифікацію двигуна;
• переконайтеся, що потрібна саме група з циліндровою гільзою;
• перевірте діаметр поршня й гільзи та відсутність переходу на ремонтний розмір;
• порівняйте форму днища поршня, розташування канавок і посадкові розміри зі старими деталями;
• оцініть стан шатуна, втулки пальця, посадкового місця гільзи та головки циліндра.

Позначення STD вказує на стандартну розмірну групу, проте не замінює вимірювання. Зношений або раніше оброблений двигун може потребувати іншого рішення. Якщо фактичні розміри відрізняються від 95,00 мм або посадка гільзи пошкоджена, комплект не можна встановлювати лише через збіг назви моделі.

Рекомендації зі встановлення

Монтаж виконують на чистому розібраному двигуні після дефектування. Перед складанням перевіряють посадку гільзи, стан сполучуваних поверхонь, зазор поршня в циліндрі, проміжки в замках кілець і посадку пальця. Точні допуски беруть із ремонтної документації конкретної модифікації 195N. Кільця встановлюють у призначені для них канавки з правильною орієнтацією, а стопорні кільця повністю заводять у посадкові пази.

Після складання потрібно переконатися у вільному русі деталей, справності системи мащення та відсутності сторонніх звуків під час першого запуску. Належне дефектування й дотримання заводських допусків дають змогу використати поршневу групу за призначенням і відновити нормальну роботу двигуна без випадкового поєднання деталей різних розмірів.
