Кришка блока двигуна 190N/195N (12/15 к.с.) GZ, тип 2, AMG

Кришка блока двигуна 190N/195N GZ, тип 2

Корпусна кришка AMG призначена для ремонту мотоблочних двигунів сімейства 190N/195N із позначенням потужності 12/15 к.с. та виконанням GZ. Версія «тип 2» відповідає певній конфігурації корпусу, тому під час добору мають збігатися не лише індекс двигуна, а й форма деталі, розташування отворів та геометрія всіх прилеглих ділянок. Кришку встановлюють замість пошкодженої або деформованої штатної деталі під час розбирання та відновлення двигуна.

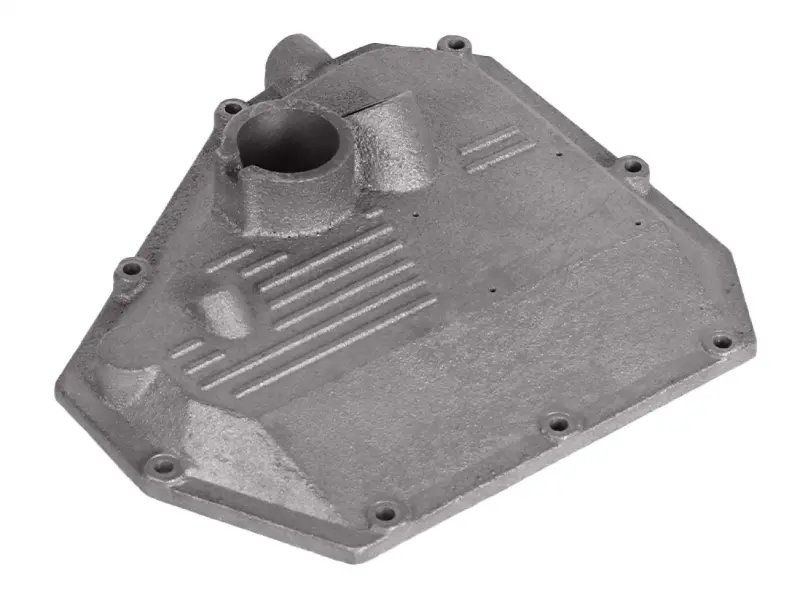

Конструкція виконана як цілісна формована панель із розвиненим контуром, кріпильними отворами по периметру та великим круглим отвором на виступній ділянці. На зовнішньому боці розміщені поздовжні ребра, а вздовж краю проходить монтажний фланець. Така геометрія потребує точного суміщення з корпусом двигуна: кришки для однакових індексів 190N або 195N можуть відрізнятися виконанням, положенням прорізів і точок кріплення.

Як перевірити сумісність

Перед замовленням визначте позначення двигуна та переконайтеся, що його конструкція відповідає версії GZ типу 2. Найточніше рішення — зняти стару кришку або підготувати її чіткі виміри й послідовно порівняти основні ознаки:

• загальний зовнішній контур та орієнтацію скошених сторін;
• розташування кожного кріпильного отвору по периметру;
• положення, діаметр і висоту виступу з круглим отвором;
• форму фланця, кутових припливів і зовнішніх ребер;
• глибину деталі та вільний простір із внутрішнього боку.

Самого збігу позначення 190N/195N недостатньо, адже в цій серії використовуються різні варіанти кришок. Позначення GZ і «тип 2» потрібно враховувати разом із геометрією демонтованої деталі. Якщо двигун раніше ремонтували або переставляли на іншу техніку, орієнтуватися слід на фактичну конфігурацію його корпусу, а не лише на модель мотоблока.

Підготовка до встановлення

Монтаж виконують на очищену сполучну поверхню. Залишки попереднього ущільнення та забруднення прибирають обережно, не пошкоджуючи площину корпусу. До остаточного складання кришку прикладають без зусилля й перевіряють, чи рівно вона сідає на місце, чи суміщаються всі отвори та чи не впираються виступні ділянки в сусідні деталі. Ущільнення застосовують відповідно до конструкції конкретного двигуна; його контур також має збігатися з фланцем і прорізами.

Кріплення спочатку наживляють по всьому периметру, щоб кришка не змістилася. Затягування виконують поступово й рівномірно, дотримуючись порядку та моменту, зазначених у настанові до двигуна. Спроба притягнути невідповідну деталь болтами може спричинити перекіс, пошкодження фланця або різьбових ділянок корпусу. Після складання перевіряють щільність з'єднання та роботу двигуна під час пробного запуску.

Коли потрібна заміна

Підставою для заміни є тріщини, деформація, пошкоджені кріпильні припливи або порушення площини прилягання, яке неможливо усунути звичайною підготовкою поверхні. Перед монтажем нової кришки варто перевірити стан різьби в корпусі та кріплення: справна деталь не компенсує зірвані отвори чи нерівномірний притиск.

Ця кришка підходить для ремонту двигуна лише за повного збігу виконання 190N/195N, версії GZ типу 2 та монтажної геометрії. Ретельне порівняння контуру до розбирання зменшує ризик помилкового добору й дає змогу заздалегідь підготувати потрібні кріпильні та ущільнювальні деталі до складання.
