Коліно тюнінгового глушника Ø78 мм для 4T GY6 125/150

Коліно тюнінгового глушника Ø78 мм для 4T GY6 125/150

Коліно призначене для випускної системи китайських скутерів із чотиритактними двигунами сімейства GY6 об’ємом 125 або 150 см³. Деталь з’єднує випускний канал двигуна з наступною частиною вихлопу, відводить відпрацьовані гази та задає положення глушника відносно двигуна й рами. Виконання розраховане на встановлення тюнінгового глушника з кріпленням Ø78 мм.

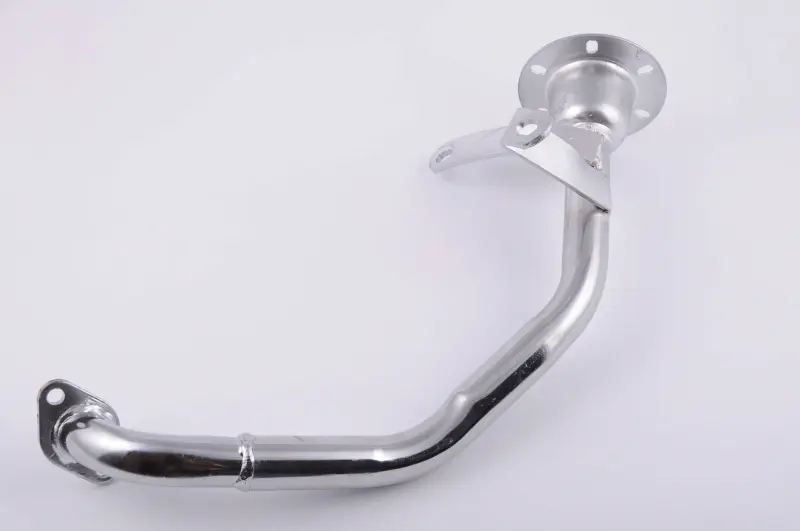

Вигнута трубчаста конструкція повторює трасу вихлопу від головки циліндра до глушника. З боку двигуна передбачений компактний фланець із двома отворами, а на протилежному кінці розташований круглий приєднувальний фланець. Додаткова приварна опора слугує для фіксації коліна на техніці. Така конфігурація дає змогу закріпити випуск не лише в крайніх точках, а й на проміжній ділянці, якщо відповідне місце на скутері збігається з розташуванням опори.

Сумісність і підбір

Коліно застосовується на скутерах GY6 125 та GY6 150 із двигунами 152QMI/1P52QMI і 157QMJ/1P57QMJ. Водночас позначень GY6 та робочого об’єму недостатньо для вибору без перевірки: у різних рам, модифікацій двигуна й тюнінгових глушників можуть відрізнятися напрям труби, положення опори та геометрія з’єднань. Перед замовленням зіставте нову деталь зі знятим коліном і відповідними точками на техніці.

• Тип двигуна: чотиритактний GY6.
• Робочий об’єм: 125 або 150 см³.
• Сумісні позначення двигуна: 152QMI/1P52QMI та 157QMJ/1P57QMJ.
• Варіант кріплення глушника: Ø78 мм.
• Призначення: з’єднання випускної частини двигуна з тюнінговим глушником.

Що порівняти перед установленням

Перевірте форму та напрям вигинів, розташування фланця біля двигуна, кількість і взаємне положення кріпильних отворів, конфігурацію круглого фланця Ø78 мм, а також місце проміжної опори. Окремо переконайтеся, що труба проходить біля рами, пластику, центральної підставки та інших деталей за тією самою траєкторією, що й раніше встановлене коліно. З’єднання мають суміщатися без примусового згинання та постійного бокового натягу.

• Зіставте посадкову площину з боку головки циліндра.
• Перевірте відповідність круглого кріплення обраному глушнику.
• Порівняйте положення приварної опори з точкою фіксації на рамі або двигуні.
• Уточніть наявність достатнього проміжку до сусідніх деталей уздовж усієї труби.
• Огляньте різьбу шпильок, кріплення та ущільнення; зношені деталі підготуйте до окремої заміни.

Установлення та обслуговування

Монтаж виконують на охололому двигуні. Спочатку коліно встановлюють у з’єднання без остаточного затягування, перевіряють вільне суміщення всіх точок і лише потім рівномірно фіксують кріплення. Такий порядок допомагає уникнути перекосу фланців і зайвого напруження у зварних з’єднаннях. Моменти затягування слід обирати за сервісними даними конкретної моделі скутера.

Після першого прогрівання перевірте з’єднання на сліди прориву вихлопних газів, послаблення кріплення та контакт труби із сусідніми деталями. Причиною заміни старого коліна зазвичай стають деформація, тріщини, пошкодження фланців, прогар або неможливість герметично з’єднати випуск. Ця модель підходить для ремонту чи складання тюнінгової вихлопної системи, коли підтверджені двигун GY6 125/150, геометрія труби та кріплення Ø78 мм.
