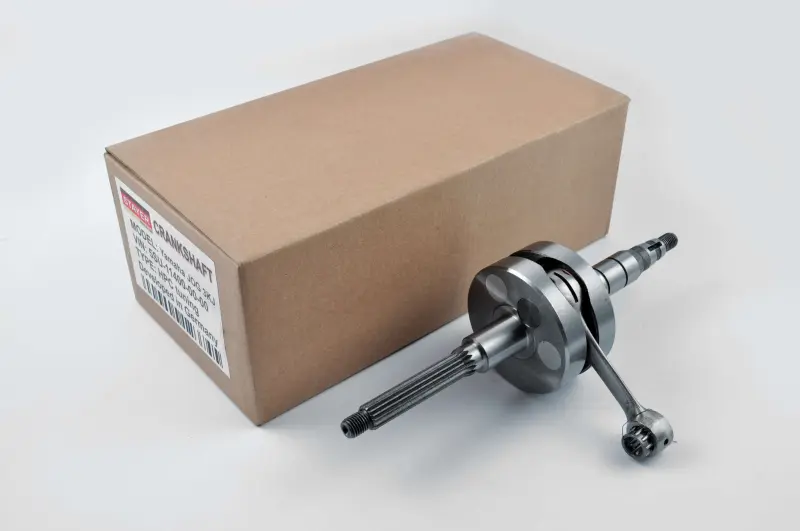

Колінвал STAYER HPC Yamaha JOG 50 3KJ, повнощокий, із сепаратором

Повнощокий колінвал STAYER HPC для Yamaha JOG 50 3KJ

Тюнінговий колінвал призначений для двотактних скутерів Yamaha JOG із двигуном об’ємом 50 см³ у модифікації 3KJ. Деталь приймає зусилля від поршня через шатун, перетворює зворотно-поступальний рух на обертання та передає крутний момент далі до трансмісії. Від стану колінвала залежать рівномірність обертання, відсутність стороннього стуку та правильна взаємодія пов’язаних деталей двигуна.

Модель має повнощоку конфігурацію HPC-type та постачається із сепаратором. Повнощоке компонування відрізняє цю тюнінгову версію від звичайного колінвала STAYER для тієї самої моделі, тому під час вибору потрібно враховувати не лише назву скутера, а й конфігурацію двигуна. Колінвал складається з двох щік, цапф, шатуна та шатунної шийки; ці деталі утворюють єдиний кривошипно-шатунний механізм.

Що перевірити під час підбору

• Модель двигуна: підтверджене застосування — Yamaha JOG 50 у виконанні 3KJ. Самого збігу за назвою JOG недостатньо, адже в цій родині скутерів використовуються різні двигуни та варіанти колінвалів.
• Тип конструкції: ця версія позначена як тюнінгова, повнощока та HPC-type. Її потрібно узгодити з конфігурацією встановлюваного циліндро-поршневого комплекту й завданнями ремонту.
• Посадкові з’єднання: перед монтажем порівнюють форму та довжину обох цапф, шліцьову частину, різьби, місця під підшипники й спряження зі штатними деталями розібраного двигуна.
• Сепаратор: він заявлений разом із колінвалом. Під час складання перевіряють його відповідність поршневому пальцю та головці шатуна конкретного комплекту.

Позначення 3KJ є головним орієнтиром сумісності. Не варто автоматично поширювати застосування на версії 2JA, 4JP, 5BM та інші модифікації Yamaha JOG: зовні подібні деталі можуть відрізнятися цапфами, посадковими діаметрами й способом спряження з компонентами двигуна. Якщо мотор раніше доопрацьовували, колінвал підбирають за фактично встановленими деталями, а не лише за моделлю рами чи облицюванням скутера.

Коли потрібна перевірка або заміна

Підставою перевірити колінвал є помітне биття, радіальний люфт шатуна, стукіт із картера, посилена вібрація, пошкодження різьби чи шліців, а також сліди перегрівання та зношення на спряжених поверхнях. Такі ознаки потребують комплексної діагностики: одночасно перевіряють підшипники, сальники, шатунний механізм, поршневий палець і стан посадкових місць картера. Це дає змогу визначити причину несправності та не перенести попереднє пошкодження на новий колінвал.

Рекомендації щодо встановлення

Монтаж потребує розбирання двигуна та роз’єднання половин картера. Перед складанням картер очищують, оцінюють стан посадкових поверхонь, підшипників і ущільнень, а також перевіряють спряжені різьби та шліци. Колінвал установлюють без ударного навантаження на цапфи й щоки, використовуючи відповідний інструмент для запресовування та стягування половин картера. Після складання вал має обертатися вільно, без заклинювання та контакту щік із картером; осьовий зазор і биття контролюють відповідно до вимог для двигуна, що обслуговується.

Після першого запуску контролюють появу стороннього шуму, вібрації та герметичність картера. Повнощокий STAYER HPC підходить для ремонту або заздалегідь спланованої тюнінгової конфігурації Yamaha JOG 50 3KJ, коли параметри інших деталей двигуна узгоджені з обраним колінвалом. Для впевненого замовлення заздалегідь підготуйте позначення двигуна та відомості про фактично встановлену циліндро-поршневу групу.
