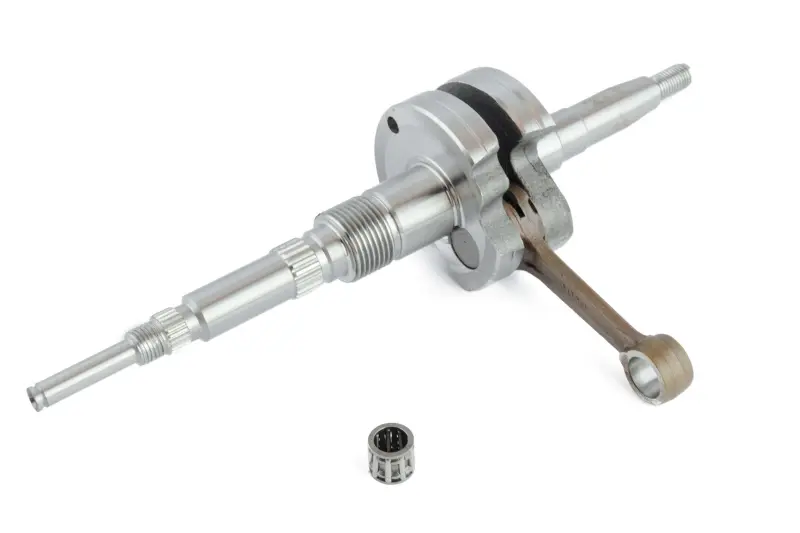

Колінвал для Suzuki AD50 із сепаратором

Колінвал для Suzuki AD50 із сепаратором

Колінвал призначений для ремонту двигуна скутера Suzuki AD50. Це основний вузол кривошипно-шатунного механізму: він перетворює зворотно-поступальний рух поршня на обертання та передає крутний момент далі на привід. У комплекті є сепаратор — голчастий елемент шатунного з’єднання, потрібний під час складання механізму.

Конструкція колінчастого вала поєднує щоки, шатун і посадкові частини для суміжних деталей двигуна. Під час роботи вузол постійно сприймає навантаження від поршневої групи, тому для справної роботи важливі його точне розташування в картері, належний стан робочих поверхонь і відсутність неприпустимого люфту в шатунному з’єднанні. Заміна дає змогу відновити кривошипно-шатунний механізм у разі зношення вала, пошкодження шліців або інших дефектів, виявлених після розбирання двигуна.

Застосування та підбір

Деталь розрахована на двигуни Suzuki AD50. Колінвали такого виконання також застосовуються на скутерах Suzuki Address і Sepia з двотактними двигунами об’ємом 50 см³. Перед замовленням радимо перевірити фактичну модифікацію встановленого двигуна та порівняти новий вузол із демонтованим. Зіставте форму щік, розташування шліцьових і різьбових ділянок, а також посадкові місця під підшипники та сепаратор.

Особливо уважно добирати деталь потрібно для скутерів, на яких двигун раніше замінювали або ремонтували з використанням неоригінальних компонентів. Модель техніки в такому разі не завжди дає повне уявлення про фактично встановлений мотор. Порівняння конструкції та посадкових ділянок зі старим колінвалом допомагає заздалегідь переконатися, що деталь відповідає конкретній збірці двигуна.

Коли потрібна заміна

На можливу несправність колінвала вказують сторонній стукіт у нижній частині двигуна, відчутна вібрація, пошкодження робочих поверхонь, сліди перегріву шатунного вузла, зношення шліцьових з’єднань або люфт у шатунному з’єднанні. Такі ознаки є підставою для розбирання та діагностики, проте самі собою не визначають несправну деталь однозначно. Подібні симптоми можуть бути пов’язані з корінними підшипниками, сальниками, поршневою групою чи трансмісією.

Остаточне рішення щодо заміни приймають після перевірки розібраного двигуна. Разом із колінвалом необхідно оцінити стан корінних підшипників, сальників, посадкових місць, шатуна та деталей приводу. Це дає змогу виявити зношені суміжні компоненти до складання й уникнути ситуації, коли їхній стан впливає на роботу встановленого вузла.

Встановлення

Заміна колінвала виконується за повного розбирання двигуна. Перед монтажем очищують і перевіряють посадкові місця, контролюють стан усіх суміжних деталей та правильність установлення сепаратора. Під час складання не можна завдавати ударних навантажень по валу: монтаж проводять із дотриманням технології ремонту, передбаченої для конкретного двигуна.

Після складання необхідно впевнитися, що кривошипно-шатунний механізм обертається вільно та встановлений без перекосів, а потім перевірити роботу двигуна. Цей колінвал із сепаратором підходить для капітального ремонту та відновлення Suzuki AD50, коли потрібно замінити зношений або пошкоджений основний елемент кривошипно-шатунного механізму.
