Кожух задньої зірки ІЖ («равлик»)

Кожух задньої зірки ІЖ («равлик»)

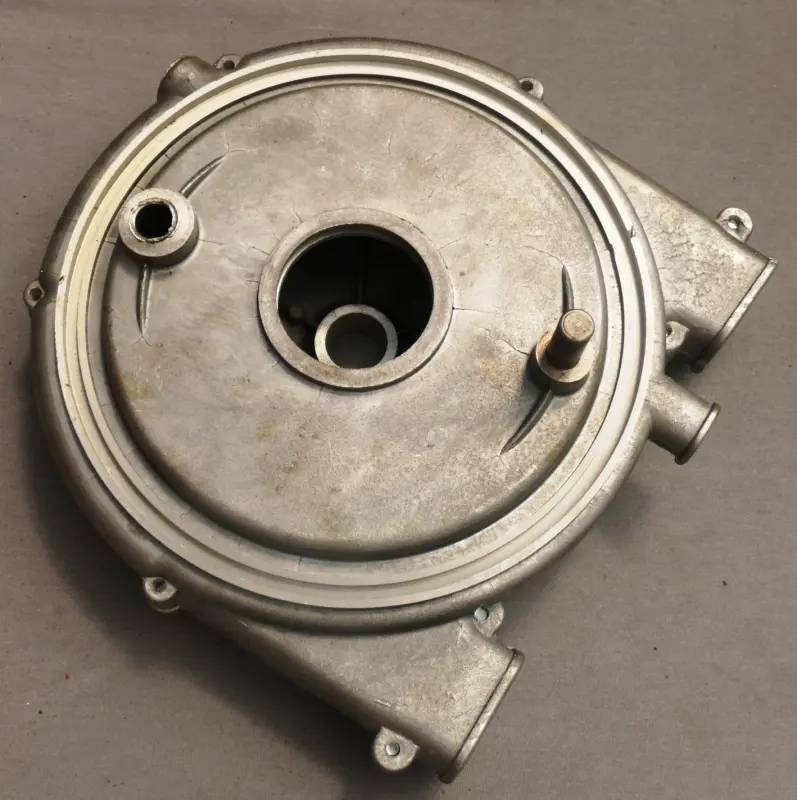

Алюмінієвий корпус типу «равлик» призначений для заднього колеса мотоциклів сімейства ІЖ Планета та ІЖ Юпітер. Він розташовується з боку веденої зірки й бере участь у штатному компонуванні задньої ланцюгової передачі та барабанного гальма. Кожух закриває зірку і прилеглу до неї частину привода, а його внутрішні поверхні й посадкові ділянки сполучаються з маточиною, віссю та деталями гальмівного механізму. Деталь підходить для ремонту мотоцикла, на якому попередній корпус пошкоджений, деформований або має зношені кріплення й посадки.

Призначення та будова

Конструкція являє собою круглий литий корпус із глибокою центральною порожниною, кільцевими посадковими поверхнями, кріпильними вушками, шпильками та бічними каналами. На мотоциклах ІЖ кожух задньої зірочки пов’язаний не лише з ланцюговою передачею: у складеному задньому колесі на корпусі розміщуються деталі барабанного гальма. Кільцеві канавки кожуха разом із торцем маточини утворюють лабіринт, який обмежує потрапляння пилу та бруду в зону гальмівного барабана. Тому стан корпуса впливає на посадку одразу кількох суміжних деталей заднього колеса.

«Равлик» замінюють після удару, появи тріщин біля точок кріплення, порушення круглої форми, пошкодження різьбових і посадкових ділянок або помітного люфту. Деформований корпус може зайняти неправильне положення відносно маточини, веденої зірки та гальмівного барабана. Ознаками проблеми можуть бути сторонній шум, зачіпання під час обертання колеса, нестійке положення кожуха й неможливість рівно сумістити кріплення.

Що перевірити під час підбору

• Модель і модифікацію: кожухи застосовуються на мотоциклах ІЖ Планета та ІЖ Юпітер, однак виконання заднього колеса і гальмівного привода може відрізнятися залежно від випуску.
• Загальну геометрію: зіставте діаметр круглої частини, глибину центральної порожнини та форму нижнього продовження корпуса.
• Посадкові поверхні: мають збігатися центральний отвір, кільцеві проточки й місця сполучення з маточиною та віссю.
• Схему кріплення: порівняйте кількість і розташування вушок, отворів, шпильок та опорних точок зі знятою деталлю.
• Бічні елементи: напрямок і положення каналів, упорів та виступів повинні відповідати сусіднім деталям конкретного колеса.

Для надійного підбору порівнюють кілька ознак одночасно. Однаковий зовнішній контур ще не означає повного збігу: відрізнятися можуть глибина корпуса, внутрішні посадки або розташування деталей гальмівного привода. Якщо попередній «равлик» зберігся, його варто покласти поруч із новою деталлю та перевірити геометрію з обох боків. За відсутності зразка орієнтуються на точну модель мотоцикла, виконання заднього колеса й будову встановленого барабанного гальма.

Установлення та перевірка

Перед монтажем очищають маточину, оглядають ведену зірку, підшипники, ущільнення, гальмівні колодки та кріплення. Корпус повинен сідати на своє місце без примусового підтягування болтами. Якщо отвори не суміщаються або кожух упирається в сусідню деталь, складання припиняють і повторно перевіряють сумісність. Кріплення затягують рівномірно, не створюючи перекосу та зайвого навантаження на литі вушка.

Після складання колесо необхідно прокрутити вручну. Воно має обертатися без торкання кожуха, заїдання та стороннього шуму. Додатково перевіряють положення ланцюга, веденої зірки, гальмівної тяги й вільну дію заднього гальма. Правильно підібраний «равлик» зберігає штатне взаємне положення деталей, закриває зону задньої зірки та дає змогу обслуговувати ланцюгову передачу і гальмівний механізм у передбаченому конструкцією мотоцикла компонуванні.
