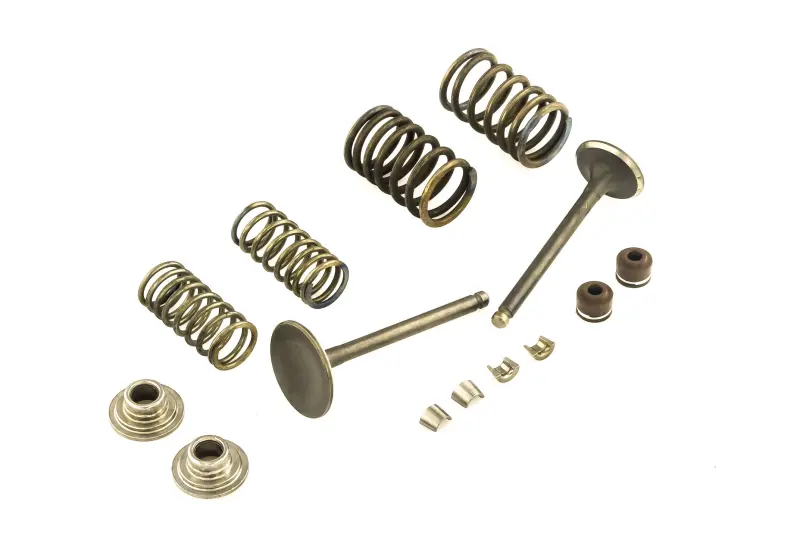

Комплект впускного та випускного клапанів GY6 150 4T, 66 мм

Комплект клапанів для двигуна GY6 150 4T

Комплект призначений для ремонту двоклапанної головки циліндра чотиритактного двигуна сімейства GY6 150. До нього входять впускний і випускний клапани завдовжки 66 мм, а також деталі, потрібні для їх установлення в головку: внутрішні та зовнішні пружини, верхні тарілки, сухарі й оливознімні ковпачки. Такий набір зручний для комплексного відновлення газорозподільного механізму, коли разом із клапанами потрібно оновити пов’язані з ними установні деталі.

Призначення клапанного механізму

Впускний клапан відкриває канал, через який циліндр наповнюється паливоповітряною сумішшю, а випускний забезпечує відведення відпрацьованих газів. У закритому положенні тарілки клапанів мають щільно прилягати до сідел. Від стану цих поверхонь, стрижнів, напрямних і пружин залежать герметичність камери згоряння, компресія, запуск двигуна та стабільність його роботи. Внутрішня й зовнішня пружини повертають кожен клапан у закрите положення, тарілка утримує пружини, а сухарі фіксують зібрану конструкцію на стрижні.

Оливознімні ковпачки встановлюються на напрямні клапанів та обмежують потрапляння моторної оливи вздовж стрижнів до камери згоряння. Їх доцільно замінювати під час розбирання головки циліндра: старі ущільнення можуть втратити еластичність, а повторне встановлення вже знятих ковпачків здатне спричинити підвищену витрату оливи й димність вихлопу.

Склад набору

• Впускний і випускний клапани — пара деталей для каналів наповнення циліндра та відведення газів.
• Чотири пружини — по внутрішній і зовнішній пружині для кожного клапана.
• Дві верхні тарілки — утримують установлені пружини.
• Чотири сухарі — фіксують тарілки на стрижнях клапанів.
• Два оливознімні ковпачки — ущільнюють зони напрямних.

Як перевірити сумісність

Позначення GY6 і 150 самі по собі не замінюють перевірку розмірів: головки циліндра та клапанні деталі цього сімейства трапляються в кількох виконаннях. Основний параметр представленого набору — довжина клапанів 66 мм. Перед замовленням порівняйте старі деталі за загальною довжиною, діаметром стрижня, діаметром тарілки впускного й випускного клапанів, формою канавок під сухарі, розмірами пружин і посадкою ковпачків на напрямних. Перевіряти слід обидва клапани окремо, адже впускна та випускна тарілки мають різний діаметр.

Комплект застосовують у разі прогару або деформації тарілки, зношення стрижня, порушення герметичності по сідлу, пошкодження пружин чи під час капітального ремонту головки циліндра. Втрата компресії, ускладнений запуск, нестабільна робота та димність можуть супроводжувати несправність клапанного механізму, проте перед ремонтом потрібна діагностика: подібні ознаки виникають також через зношення циліндро-поршневої групи, неправильні теплові зазори або порушення фаз газорозподілу.

Установлення та перевірка після ремонту

Монтаж виконують на знятій і очищеній головці циліндра. До складання перевіряють сідла, напрямні та стан сполучених поверхонь: нові клапани не усувають зношення напрямних або пошкодження сідел. За потреби сідла обробляють, а прилягання клапанів перевіряють по всьому колу. Оливознімні ковпачки встановлюють обережно, не пошкоджуючи робочу крайку; потім розміщують пружини, тарілки та фіксують їх сухарями за допомогою відповідного пристрою для стискання пружин.

Після складання потрібно переконатися, що сухарі правильно зайняли посадкові канавки, а клапани вільно переміщуються в напрямних і надійно повертаються пружинами. Під час установлення головки виставляють фази газорозподілу та регулюють теплові зазори за настановами для конкретного двигуна. Правильний добір деталей, підготовка сідел і контроль регулювань дають змогу відновити герметичність клапанного механізму та нормальну роботу двигуна GY6 150.
