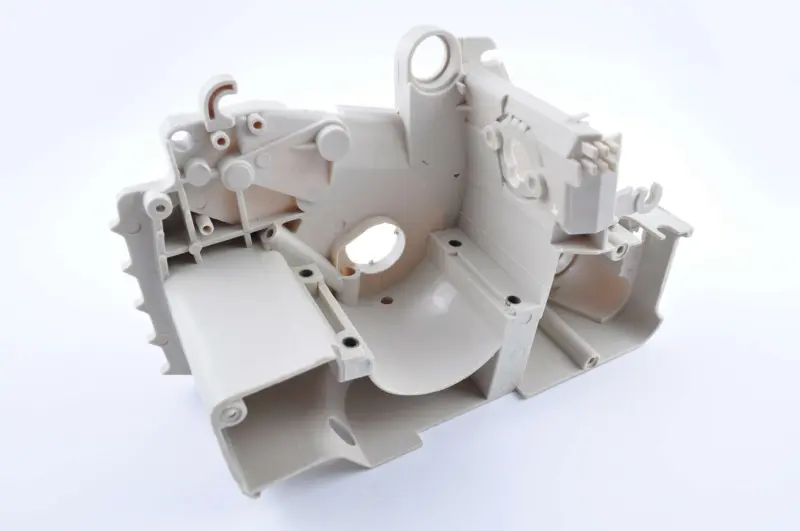

Корпус-картер бензопили STIHL MS 180 FORESTER

Корпус-картер бензопили STIHL MS 180 FORESTER

Корпус-картер FORESTER призначений для відновлення бензопили серії STIHL MS 180 у разі пошкодження основної корпусної деталі. Він слугує несною основою для розміщення агрегатів пили та з'єднання кількох конструктивних частин у зібраному інструменті. Формовані порожнини, посадкові місця, отвори, напрямні та кріпильні стійки задають взаємне положення компонентів, що встановлюються. Тому справний корпус особливо потрібний після падіння, удару, перегрівання, невдалого попереднього ремонту або руйнування різьбових та опорних ділянок.

Призначення деталі

Ця позиція належить саме до корпусів бензопил, а не до циліндра, поршневої групи чи комплектного двигуна. У конструкції MS 180 корпус є окремою деталлю: схема бензопили виділяє engine housing як самостійну складальну позицію, тоді як циліндр із поршнем наведено в іншому розділі. Таке розмежування потрібно враховувати перед замовленням, особливо якщо причиною ремонту стали нестабільна робота двигуна, витік пального чи мастила або сторонній шум. Ці ознаки можуть бути пов'язані не лише з корпусом, тому перед розбиранням слід визначити фактичне місце пошкодження.

Заміна корпусу доцільна за наявності тріщин, деформованих стінок, зламаних стійок, пошкоджених отворів під кріплення або порушеної геометрії посадкових зон. Навіть невеликий перекіс здатний завадити правильному встановленню суміжних деталей та ускладнити остаточне складання пили. Якщо старий корпус уже ремонтували, уважно перевірте відновлені ділянки: сліди клею, зварювання пластику, зірвана різьба чи нестандартні втулки можуть вказувати на додаткові відмінності, які необхідно врахувати під час перенесення компонентів.

Що перевірити під час добору

Базовий критерій сумісності цієї моделі FORESTER — бензопила серії STIHL MS 180. Самої подібності зовнішнього контуру недостатньо: у сімействі пил трапляються виконання та ревізії з відмінностями в розташуванні окремих деталей. До початку ремонту зіставте старий корпус і нову запчастину за всією геометрією, а не лише за назвою моделі.

• Модель пили. Переконайтеся, що на самій бензопилі зазначена серія MS 180 і що інструмент не зібраний із частин різних модифікацій.
• Форма посадкових зон. Порівняйте великі порожнини, перегородки, напрямні та конфігурацію ділянок, до яких приєднуються сусідні деталі.
• Точки кріплення. Перевірте кількість, розташування та стан стійок, отворів і різьбових місць щодо демонтованого корпусу.
• Технологічні канали й отвори. Їхнє розташування має відповідати деталям конкретної пили, які планується перенести під час складання.
• Виконання ремонтованого інструмента. Зіставте конструкцію стартера, системи натягування ланцюга, органів керування та інших прилеглих компонентів.

Установлення та перевірка після ремонту

Заміна корпусу потребує розбирання значної частини бензопили й акуратного перенесення справних компонентів. Перед монтажем корпус оглядають на відсутність пошкоджень, задирок і деформацій, а всі посадкові місця очищають. Деталі встановлюють у передбаченій послідовності без підрізання стінок та примусового суміщення отворів. Кріплення затягують рівномірно з урахуванням вимог сервісної документації для відповідного виконання MS 180; надмірне зусилля на формованих стійках може пошкодити нову основу.

Під час складання перевіряють правильність прокладання шлангів і дротів, положення органів керування, вільне переміщення рухомих деталей та відсутність затиснутих з'єднань. Перед запуском окремо контролюють паливну й мастильну системи, кріплення двигуна, шини та захисних компонентів. Якщо старий корпус зруйнувався після сильного удару, потрібно також оглянути всі суміжні деталі: встановлення справної основи не усуне приховану деформацію кріплення чи сусіднього компонента. Корпус-картер FORESTER підходить для ремонту MS 180, коли потрібно замінити пошкоджену несну частину та зберегти придатні агрегати бензопили.
