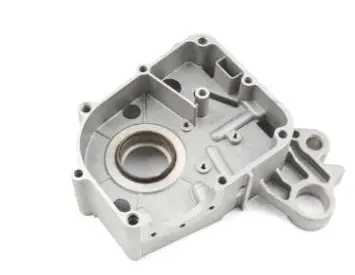

Права половина картера 4T GY6 50 139QMA/139QMB SUNY mod 1

Права половина картера SUNY mod 1 для двигуна GY6 50

Корпусна деталь призначена для ремонту чотиритактних скутерних двигунів сімейства GY6 50 з позначеннями 139QMA та 139QMB. Це права половина картера: разом із відповідною частиною вона утворює основну опору двигуна, підтримує задане взаємне положення колінчастого вала та пов’язаних деталей, а також формує внутрішні порожнини й мастильні канали. Виконання mod 1 потрібно враховувати під час підбору, адже зовні подібні картери GY6 можуть відрізнятися посадками та конфігурацією суміжних компонентів.

Деталь має оброблену площину з’єднання з іншою половиною картера, кругле посадкове місце для опори вала, отвори під кріплення, внутрішні ребра й технологічні канали. Для справної роботи двигуна важлива не лише загальна форма корпусу: розташування кожної розточки та точки кріплення визначає співвісність установлених деталей. Тому картер добирають як точну корпусну запчастину, а не лише за робочим об’ємом скутера чи зовнішньою схожістю.

Коли потрібна заміна картера

Праву половину замінюють у разі тріщин, відколів, деформації з’єднувальної площини, пошкодження різьбових отворів або зношення посадки підшипника. Підставою для заміни також є пошкодження внутрішніх каналів чи кріпильних припливів, яке неможливо усунути без порушення геометрії корпусу. Такі дефекти можуть спричинити витік мастила, порушення співвісності, сторонній шум і повторне зношення встановлених деталей. До складання потрібно визначити причину пошкодження: якщо картер постраждав після руйнування підшипника або колінчастого вала, суміжні компоненти також потребують перевірки.

Що звірити під час підбору

• Тип двигуна: чотиритактне сімейство GY6 50, позначення 139QMA або 139QMB.
• Сторона встановлення: потрібна саме права половина основного корпусу, а не зовнішня кришка двигуна та не ліва довга частина з боку трансмісії.
• Виконання: конфігурація mod 1 має відповідати демонтованому картеру й деталям, установленим у двигуні.
• Посадкові місця: порівнюють розташування підшипникової розточки, мастильних каналів, напрямних, шпильок, різьбових отворів і зовнішніх точок кріплення.
• Привід мастильного насоса: у двигунах 139QMB трапляються різні версії приводу, тому перед складанням перевіряють відповідність колінчастого вала, насоса та обраного корпусу.

Позначення двигуна звіряють безпосередньо на силовому агрегаті. Назви моделі скутера недостатньо: на техніці однієї серії можуть застосовуватися мотори різних років випуску та конфігурацій. Варто заздалегідь зіставити обидві деталі за площиною роз’єму, формою внутрішніх порожнин, розташуванням каналів і всіма точками кріплення. Якщо старий корпус сильно зруйнований, орієнтиром слугують уціліла відповідна половина та компоненти, які переноситимуться під час ремонту.

Підготовка та встановлення

Заміна правої половини потребує розбирання двигуна й роз’єднання картера. Перед монтажем зі з’єднувальних площин видаляють залишки попередньої прокладки та забруднення, не допускаючи подряпин і задирок. Мастильні канали мають залишатися чистими та вільно прохідними. Окремо контролюють стан підшипників, ущільнень, напрямних і різьби, а також відсутність пошкоджень колінчастого вала. Прокладки, ущільнення та інші монтажні деталі добирають для конкретної конфігурації двигуна; їх наявність разом із картером не можна вважати передбаченою без окремої інформації.

Під час з’єднання половин потрібно правильно встановити напрямні та забезпечити рівномірне прилягання площин. Корпус не можна стягувати кріпленням за наявності помітного перекосу або опору: спочатку перевіряють положення вала, підшипників і суміжних деталей. Після складання колінчастий вал має обертатися вільно, без заклинювання та незвичного шуму. Операція пов’язана з точними посадками й повною герметизацією корпусу, тому для монтажу потрібні відповідний інструмент і досвід ремонту двигунів GY6.

SUNY mod 1 використовують для відновлення правої сторони картера сумісного GY6 50, коли пошкоджений корпус уже не забезпечує правильну посадку та надійне з’єднання деталей двигуна. Точна перевірка модифікації до початку ремонту допомагає уникнути повторного розбирання та зберегти штатну геометрію складеного агрегату.
