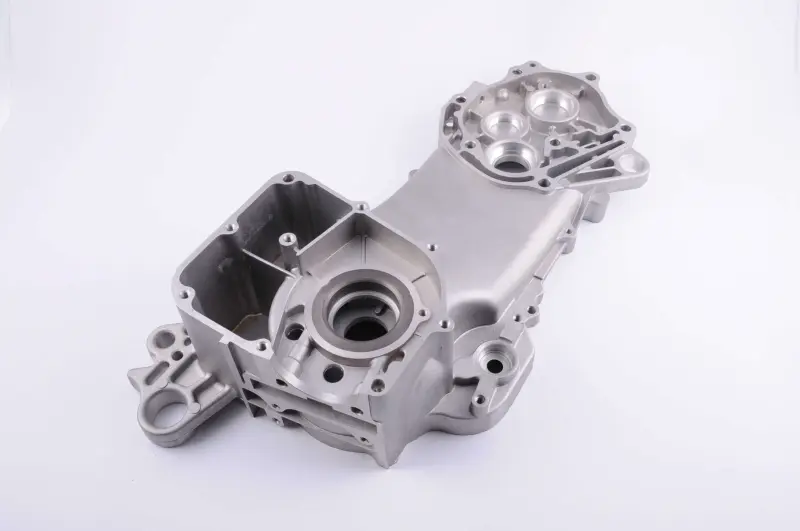

Ліва половина картера 4T GY6 50 (139QMB) під 10-дюймове колесо

Ліва половина картера 4T GY6 50 (139QMB) під 10-дюймове колесо

Корпусна деталь призначена для ремонту чотиритактного скутерного двигуна GY6 50 з позначенням 139QMB і короткою трансмісійною частиною під заднє колесо діаметром 10 дюймів. Це саме ліва половина картера, а не зовнішня кришка варіатора. Деталь утворює основну частину корпусу з боку трансмісії, забезпечує взаємне розташування з’єднаних компонентів і є основою для встановлення деталей, передбачених конструкцією двигуна.

Призначення та конструкція

Картер має сформовані внутрішні порожнини, оброблені посадкові зони, отвори під вали й кріплення, а також площини для з’єднання з іншими корпусними деталями. Від точності цих поверхонь залежить правильне положення підшипників, ущільнень, валів і кришок після складання. Тому половину картера замінюють не лише після явного руйнування корпусу, а й за наявності тріщин, деформації, пошкоджених різьб, відколів на стику або зношених відповідальних посадкових місць.

Виконання під 10-дюймове заднє колесо належить до короткої версії корпусу. Цю ознаку потрібно враховувати окремо від позначення двигуна: дві деталі для сімейства GY6 50 можуть відрізнятися довжиною трансмісійної частини, розташуванням отворів і конфігурацією місць кріплення. Правильно підібраний корпус дає змогу скласти двигун без спроб сумістити невідповідні площини, вали чи кришки.

Що перевірити під час вибору

• Модель двигуна: деталь розрахована на чотиритактний двигун 139QMB сімейства GY6 50.
• Бік установлення: потрібна ліва половина картера, а не права половина та не окрема зовнішня кришка.
• Розмір заднього колеса: виконання призначене для конфігурації з 10-дюймовим колесом.
• Довжина корпусу: коротку трансмісійну частину потрібно зіставити зі знятою деталлю.
• Геометрія з’єднань: порівняйте контур стикувальної площини, розташування кріпильних отворів, опор, каналів і посадкових зон.
• Суміжні деталі: перед складанням перевірте відповідність валів, кришок, підшипників та ущільнень обраному виконанню картера.

Позначення 139QMB є основним орієнтиром, проте самої назви двигуна недостатньо для безпомилкового вибору. На скутерах зі спільною моторною платформою трапляються різні варіанти корпусу. Найнадійніша перевірка — безпосереднє зіставлення демонтованої половини картера за боком установлення, загальною формою, довжиною трансмісійної секції та розташуванням усіх точок з’єднання.

Рекомендації зі встановлення

Заміна картера передбачає розбирання двигуна та перенесення суміжних компонентів, тому роботу виконують в умовах, де можна зберегти чистоту внутрішніх порожнин і проконтролювати стан кожної посадки. Перед складанням очищають з’єднувані поверхні, оглядають різьби та перевіряють, чи немає задирок або пошкоджень, що заважають щільному приляганню. Підшипники й ущільнення встановлюють відповідним інструментом без ударного навантаження на оброблені крайки.

Для з’єднання половин застосовують передбачений для конкретного двигуна спосіб ущільнення, а кріплення затягують у послідовності та із зусиллям, зазначеними в посібнику з ремонту скутера. Після складання потрібно перевірити вільне обертання валів, правильне положення встановлених деталей і відсутність перекосу. Комплектність позиції варто уточнити до монтажу: підшипники, сальники, прокладки, кришки та кріплення не можна вважати складовими набору без окремої вказівки.

Ця ліва половина картера підходить для відновлення двигуна після механічного пошкодження корпусу або зношення посадкових зон, коли локальний ремонт не забезпечує потрібної геометрії. Точне звіряння конфігурації перед розбиранням зменшує ризик повторного складання та допомагає завчасно підготувати необхідні ущільнення й суміжні деталі.
