Стабілізатор напруги AMG для трифазного бензогенератора 2–3,5 кВт, 380 В

Стабілізатор напруги AMG для трифазного бензогенератора 2–3,5 кВт

Регулятор призначений для бензогенераторів потужністю 2–3,5 кВт із трифазним виходом 380 В. Він підтримує заданий рівень вихідної напруги під час роботи генераторної установки та застосовується для ремонту штатної системи регулювання. Це виконання потрібно добирати саме для трифазної моделі: зовні подібні блоки для 220 В, іншої потужності або з іншою розводкою проводів не є прямою заміною.

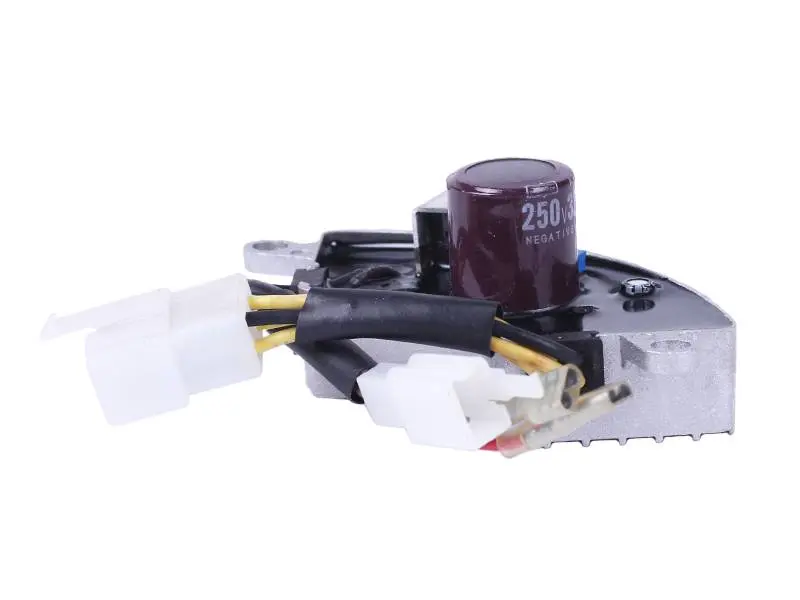

Конструкція містить електронний модуль на ребристому тепловідводі, циліндричний конденсатор, провідні виводи та штекерні роз’єми. Таке компонування розраховане на встановлення всередині корпусу генератора й під’єднання до його штатної проводки. Для конденсатора вказані параметри 220 мкФ і 250 В. Значення 250 В стосується конденсатора, тоді як 380 В — виконання генератора; змішувати ці позначення під час добору не можна.

Що перевірити перед замовленням

Сумісність визначають за сукупністю параметрів, а не лише за діапазоном потужності. Спочатку переконайтеся, що генератор бензиновий, трифазний і розрахований на 380 В. Потім зіставте старий регулятор із новим за формою основи, розташуванням кріплень, кількістю проводів, типами роз’ємів і розміщенням контактів. Навіть за однакової потужності генераторів підключення та геометрія блока можуть відрізнятися.

• Тип техніки: бензиновий генератор.
• Діапазон потужності: 2–3,5 кВт.
• Виконання: трифазне, 380 В.
• Параметри конденсатора: 220 мкФ, 250 В.
• Конструкція: ребристий тепловідвід, вбудований конденсатор, проводи зі штекерними з’єднаннями.

Особливу увагу приділіть роз’ємам. Збіг їхньої зовнішньої форми ще не підтверджує однакове призначення кожного контакту. Перед під’єднанням потрібно звірити розташування проводів зі схемою конкретного генератора або зі справним штатним блоком. Переставляти контакти навмання не можна: невідповідне розташування виводів означає, що регулятор не підходить до цієї модифікації або потребує іншої схеми з’єднання.

Коли потрібна заміна та як установити

Перевірка регулятора актуальна, якщо напруга на виході стала нестабільною, помітно відхиляється від штатного значення або не відновлюється за нормальної роботи двигуна. Такі ознаки можуть бути пов’язані не лише із самим стабілізатором, тому до придбання варто перевірити контакти, цілісність проводки та стан інших компонентів генераторної частини. Це допомагає не міняти справну деталь і відразу знайти справжню причину несправності.

Монтаж виконують на штатне місце зі збереженням правильного положення блока та безпечним укладанням проводів. Джгут не повинен потрапляти до рухомих деталей, затискатися кришкою або торкатися ділянок, що сильно нагріваються. Роз’єми з’єднують без зміни розташування контактів, якщо його відповідність підтверджена. Після встановлення перевіряють вихідну напругу та стабільність її регулювання спочатку без під’єднаних споживачів, потім у дозволеному для генератора режимі.

Цей стабілізатор підходить для ремонту трифазного бензогенератора класу 2–3,5 кВт, коли вихідному блоку відповідають напруга 380 В, параметри конденсатора 220 мкФ 250 В, кріплення та схема під’єднання. Точне зіставлення цих ознак — головний критерій правильного вибору.
