Стопорна шайба болтів демпфера VP-ZS200A AMG

Стопорна шайба болтів демпфера VP-ZS200A AMG

Фігурна шайба призначена для механічної фіксації болтів демпфера мотоцикла VP-ZS200A. Її встановлюють під головки двох сусідніх болтів, а після затягування вона обмежує можливість самовільного провертання кріплення. Така деталь потрібна під час складання демпферного механізму, а також при ремонті, коли попередню стопорну пластину довелося розігнути або зняти.

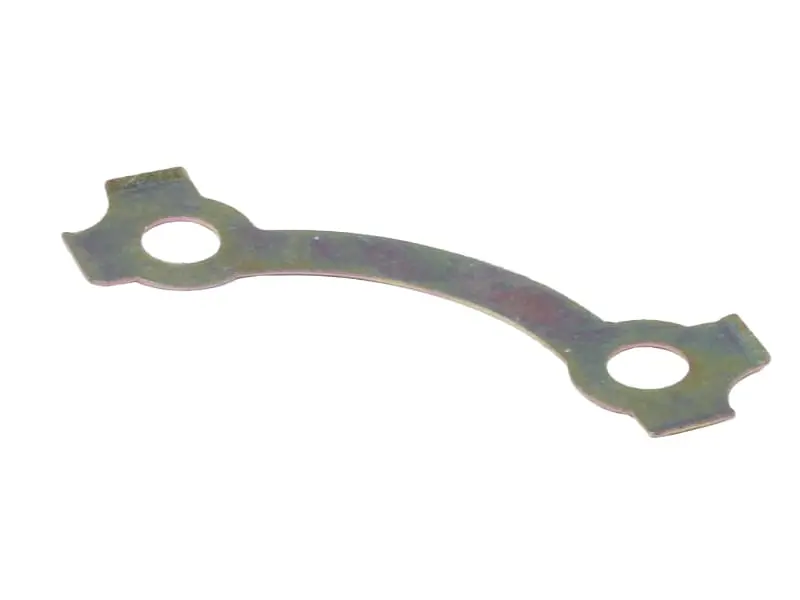

На відміну від звичайної круглої шайби, ця модель має форму видовженої вигнутої пластини. На її кінцях розташовані два отвори під кріплення, а вздовж зовнішнього контуру передбачені виступи для подальшого загинання до граней головок болтів. З’єднувальна частина утримує обидві зони фіксації у визначеному взаємному положенні. Завдяки такій формі одна деталь одночасно охоплює дві точки кріплення та створює механічну перешкоду для зворотного обертання болтів.

Призначення та принцип фіксації

Шайбу розміщують безпосередньо у передбаченому для неї місці демпферного механізму, суміщаючи обидва отвори з різьбовими позиціями. Спочатку болти встановлюють і затягують у порядку та із зусиллям, визначеними виробником мотоцикла. Лише після остаточного затягування відповідні виступи пластини відгинають до пласких граней головок. Загнуті ділянки не дозволяють кріпленню вільно повертатися в бік послаблення.

Механічне стопоріння не замінює правильного затягування болтів. Пластина виконує свою функцію після того, як кріплення вже встановлене з потрібним зусиллям, тому під час ремонту необхідно дотримуватися послідовності складання демпфера. Виступ має прилягати до грані головки достатньо щільно, без проміжку, проте його не варто деформувати довільно або загинати до встановлення болтів.

Що перевірити перед вибором

• Модель мотоцикла. Деталь призначена для VP-ZS200A; збіг лише загального призначення кріплення не підтверджує сумісність з іншою технікою.
• Розташування отворів. Порівняйте відстань між їхніми центрами, взаємне положення та посадку попередньої пластини на демпфері.
• Контур деталі. У старої та нової шайби мають збігатися форма з’єднувальної частини, розташування зовнішніх виступів і напрямок їх загинання.
• Кріпильні позиції. Обидва отвори повинні вільно суміщатися з місцями встановлення болтів без розтягування, підгинання чи перекосу пластини.
• Стан суміжних деталей. До складання перевірте головки болтів, різьбу та опорну поверхню; нова шайба не усуває пошкодження самого кріплення.

Встановлення під час обслуговування демпфера

Перед монтажем приберіть забруднення з опорної поверхні та переконайтеся, що пластина лягає рівно. Болти слід спочатку наживити, щоб обидва отвори зайняли правильне положення. Не використовуйте шайбу для примусового вирівнювання кріплень, що не збігаються: така ознака вказує на помилку добору, неправильне розташування деталей або проблему зі складанням.

Після затягування перевірте, що пластина не перекошена, з’єднувальна частина не торкається сусідніх компонентів, а відігнуті виступи справді прилягають до граней головок. Під час наступного розбирання їх потрібно обережно вивести із зачеплення до відкручування болтів. Повторне згинання вже деформованих ділянок послаблює стопорну деталь, тому пластину з тріщинами, надривами, сильно зім’ятими виступами або витягнутими отворами не слід встановлювати повторно.

Стопорна шайба VP-ZS200A підходить для планового відновлення штатного кріплення демпфера та заміни пошкодженої або раніше розігнутої пластини. Точний добір за моделлю, геометрією двох отворів і контуром виступів дає змогу зберегти передбачений спосіб фіксації болтів без перероблення посадкового місця.
