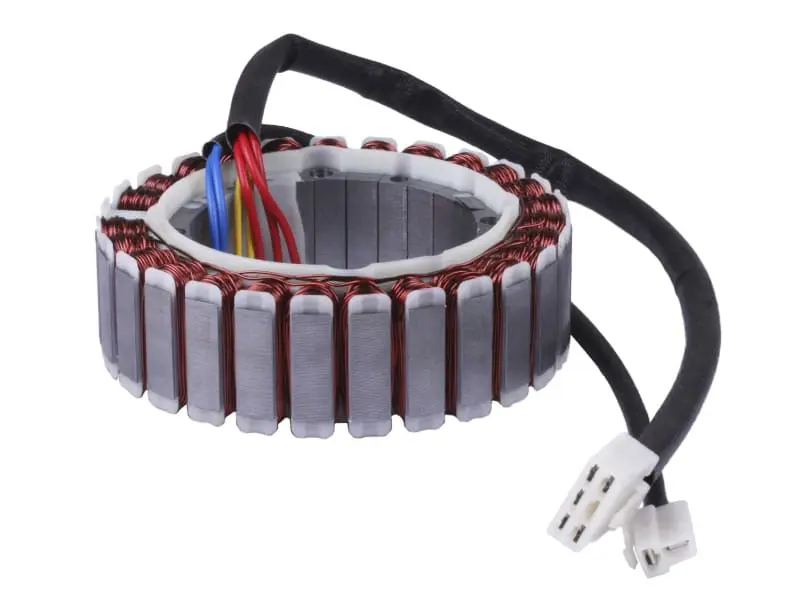

Статор бензогенератора 3,5/3,8 кВт AMG

Статор бензогенератора 3,5/3,8 кВт AMG

Статор AMG призначений для ремонту генераторної частини бензогенераторів із позначенням потужності 3,5/3,8 кВт. Це нерухомий вузол альтернатора, який працює разом із ротором і бере участь у виробленні електричного струму. Деталь обирають для заміни штатного статора, якщо діагностика вказала на несправність обмоток, дротових виводів, роз’ємів або осердя.

Конструкція складається з кільцевого пакета осердя з обмотками, дротових виводів і роз’ємів для приєднання до електричної схеми генератора. Статор установлюється всередині генераторного вузла та з’єднується зі штатною проводкою. Запчастина постачається окремо, тому до замовлення її потрібно ретельно зіставити зі знятою деталлю за посадковим виконанням і підключеннями.

У яких випадках потрібна заміна

Статор замінюють у разі пошкодження обмоток, порушення ізоляції проводів, появи слідів перегріву, механічного ушкодження осердя чи роз’ємів. Нова деталь також потрібна під час відновлення генераторної частини після діагностики, коли несправність виявлено саме в нерухомому вузлі альтернатора. Це дає змогу замінити проблемний елемент зі збереженням передбаченої конструкцією схеми генератора.

Позначення потужності 3,5/3,8 кВт є важливим орієнтиром, однак його недостатньо для остаточного визначення сумісності. Статори для різних моделей бензогенераторів одного класу потужності можуть відрізнятися формою та розмірами осердя, розташуванням місць кріплення і виводів, кількістю й типом роз’ємів, а також схемою з’єднання проводів. Саме тому підбирати запчастину потрібно за всіма ознаками виконання.

На що звернути увагу під час підбору

Порівняйте новий статор зі знятим вузлом. Насамперед перевірте загальну форму й розміри кільцевого осердя, після чого зіставте точки кріплення та їх розташування. Далі огляньте дротові виводи: вони мають відповідати компонуванню генераторної частини. Кількість і тип роз’ємів потрібно порівняти зі штатною проводкою, а порядок з’єднання проводів — зі схемою старого статора.

Зовні подібні деталі не завжди є взаємозамінними, якщо відрізняються їхні кріплення чи електричні підключення. Особливо уважна перевірка потрібна для бензогенератора, який раніше ремонтували або в якому вже змінювали елементи альтернатора. За таких умов перед замовленням варто орієнтуватися на фактично встановлений вузол і його з’єднання.

Підготовка до монтажу

Роботи проводять лише за повністю відключеного генератора. Перед зняттям старого статора зафіксуйте розташування проводів і роз’ємів, щоб під час складання відтворити правильний порядок підключення. Демонтований вузол використовуйте як зразок для остаточного порівняння форми, розмірів, кріплень і електричних з’єднань.

Під час установлення перевірте збіг кріплень і стежте, щоб статор став на своє місце без перекосу. Не допускайте перетискання проводки. Роз’єми підключайте до передбачених для них точок відповідно до штатної схеми конкретного генератора. Після складання ще раз огляньте укладання проводів і переконайтеся у правильності кожного з’єднання.

Статор AMG 3,5/3,8 кВт використовують для відновлення генераторної частини сумісного бензогенератора. Надійний підбір ґрунтується на точному порівнянні зі старою деталлю: мають збігатися розміри осердя, посадкове виконання, точки кріплення, виводи, роз’єми та схема підключення. За відповідності цих параметрів статор можна встановлювати замість несправного штатного вузла.
