Індикатор увімкненої передачі Delta/Alpha FLASH-249

Індикатор увімкненої передачі Delta/Alpha FLASH-249

FLASH-249 призначений для відображення обраної передачі на панелі приладів мопеда. Водій отримує зрозумілу підказку про поточне положення коробки передач під час рушання, маневрування та руху з невеликою швидкістю. Це панельний покажчик із дротовим підключенням, а не датчик, який монтується на коробці: деталь приймає сигнали від штатної системи визначення передачі та виводить відповідне позначення у вікні індикації.

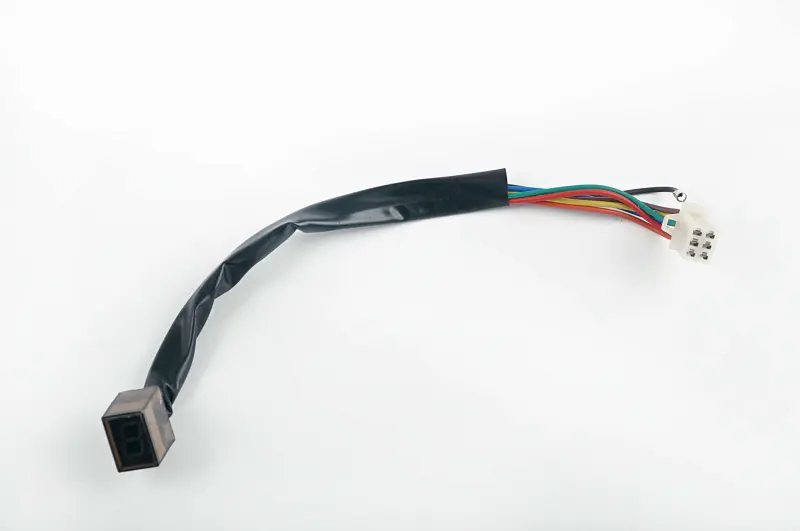

Модель розрахована на застосування в техніці сімейств Delta та Alpha. Конструкція містить компактний прямокутний корпус, виносний багатожильний провід, захисну оболонку на основній частині джгута, кольорові провідники й контактні компоненти роз'єму. Таке компонування дає змогу розмістити покажчик у зоні панелі приладів і з'єднати його з проводкою мопеда. Позначення FLASH-249 потрібно враховувати під час підбору разом із конструкцією старої деталі.

Коли потрібна заміна індикатора

Перевірити покажчик варто, якщо позначення передачі зникло, відображається неправильно, з'являється лише час від часу або змінюється під час руху проводів біля панелі. Причиною таких симптомів може бути не тільки сам індикатор, а й окиснення контактів, пошкодження провідника, ненадійне з'єднання в колодці чи несправність датчика положення передачі. Тому перед заміною доцільно оглянути всю ділянку від панелі приладів до відповідної частини проводки. Це допомагає встановити деталь за призначенням і не залишити без уваги супутню несправність.

Корпус із тріщинами, пошкоджене вікно, сліди перегрівання, надломлений джгут або послаблені контакти потребують ретельнішої перевірки. Якщо стара деталь працює лише за певного положення кабелю, особливу увагу приділяють місцю виходу проводу з корпусу та з'єднанням біля роз'єму. Новий індикатор відновлює відображення передачі лише за умови справності датчика й проводки мопеда.

Що порівняти перед купівлею

Назва Alpha або Delta сама по собі не підтверджує відповідність усім модифікаціям: на техніці різних років можуть застосовуватися відмінні панелі та варіанти з'єднання. Для правильного вибору зіставте FLASH-249 зі знятим покажчиком і відповідною колодкою мопеда.

• Призначення деталі: потрібен саме панельний індикатор передачі, а не датчик, розташований біля коробки.
• Форма корпусу: перевірте конфігурацію вікна, посадкове місце та спосіб розміщення деталі в панелі.
• З'єднання: порівняйте форму колодки, кількість і розташування контактів, а також порядок підключення провідників.
• Дротовий джгут: переконайтеся, що його довжини й напрямку виходу достатньо для штатного прокладання без натягу.

Однакові кольори окремих проводів не замінюють перевірку їхнього призначення. Розташування контактів потрібно зіставляти зі схемою конкретної модифікації мопеда або зі свідомо правильним підключенням знятої деталі. Не варто переставляти контакти навмання: помилковий порядок з'єднання може спричинити неправильні показання або відсутність індикації.

Встановлення та перевірка роботи

Перед монтажем від'єднують акумулятор, відкривають доступ до панелі приладів і фіксують розташування попередніх з'єднань. Контакти встановлюють у колодку в порядку, потрібному для конкретного мопеда, після чого перевіряють, чи кожен вивід надійно утримується і не виходить із корпусу роз'єму за легкого натягування проводу. Джгут прокладають без різких перегинів, затискання облицюванням і контакту з гарячими або рухомими деталями.

Після підключення індикатор спочатку перевіряють на нерухомому мопеді. За ввімкненого запалювання послідовно контролюють відображення нейтрального положення та доступних передач, не починаючи рух до завершення перевірки. Якщо показання переплутані, нестабільні або відсутні, потрібно повторно перевірити порядок контактів, стан відповідної колодки, цілісність проводки та сигнал від датчика коробки. FLASH-249 підходить для ремонту штатної індикації Delta/Alpha за умови збігу корпусу, місця встановлення та схеми підключення.
